Capteur de température d'humidité d'AD590JH, transducteur terminal de la température de deux IC

Description de produit :

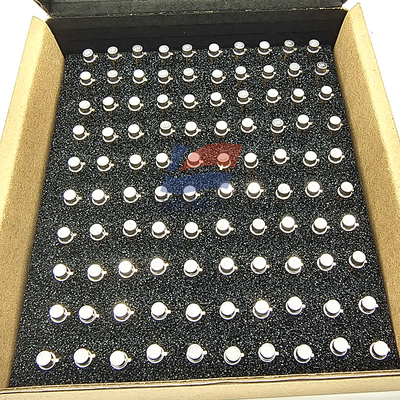

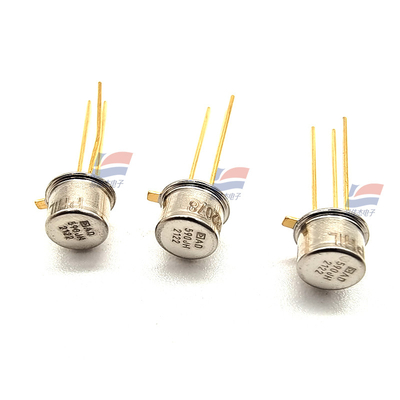

Transducteur de la température d'IC de Deux-terminal d'AD590JH

Caractéristiques :

AD590 est un transducteur terminal de la température du circuit intégré 2 qui produit un courant de sortie proportionnel à la température absolue. Pour des tensions d'alimentation entre 4 V et 30 V que le dispositif agit en tant que stabilisateur de courant à grande impédance et passant 1 règlage de laser de μA/K. des résistances en couche mince de la puce est employé pour calibrer le dispositif à la sortie de 298,2 μA à 298,2 K (°C) 25.

L'AD590 devrait être employé dans n'importe quelle application de température-détection en-dessous du°C 150 dans lequel des capteurs de température électriques conventionnels sont actuellement utilisés. Le coût bas inhérent d'un circuit intégré monolithique combiné avec l'élimination des circuits de soutien fait à l'AD590 une alternative séduisante pour beaucoup de situations de mesure de la température. Des circuits de linéarisation, les amplificateurs de tension de précision, les circuits de mesure de résistance, et la compensation de jonction froide ne sont pas nécessaires en appliquant l'AD590.

En plus de la mesure de la température, les applications incluent la compensation de température ou la correction des composants discrets, polariser proportionnel à la température absolue, la mesure de débit, la détection de niveau des fluides et l'anémométrie. L'AD590 est disponible sous la forme de puce, le rendant approprié pour les circuits hybrides et les mesures rapides de la température dans les environnements protégés.

L'AD590 est particulièrement utile dans des applications de télédétection. Le dispositif est peu sensible aux chutes de tension au-dessus des longues files dues à sa sortie actuelle à grande impédance. N'importe quel twisted pair bien-isolé est suffisant pour l'opération aux centaines de pieds des circuits de réception. Les caractéristiques de sortie rendent également l'AD590 facile à multiplexer : le courant peut être commuté par un multiplexeur de CMOS ou la tension d'alimentation peut être commutée par un résultat de porte logique.

POINTS CULMINANTS DE PRODUIT

1. L'AD590 est calibré, capteur de température 2 terminal exigeant seulement un approvisionnement de tension CC (4 V à 30 V). Les émetteurs coûteux, filtres, la compensation de fil de connexion, et les circuits sont tous de linéarisation inutiles en appliquant le dispositif.

2. Le règlage de pointe de laser au niveau de gaufrette en même temps que l'essai final étendu s'assure que les unités AD590 sont facilement interchangeables.

3. Le rejet supérieur d'interface se produit, parce que la sortie est un courant plutôt qu'une tension. En outre, l'alimentation électrique est basse (1,5 mWs @ 5°C) de V @ 25. Ces caractéristiques rendent l'AD590 facile à s'appliquer comme télédétecteur.

4. L'impédance à haute production (>10 MΩ) fournit l'excellent rejet de la dérive et de l'ondulation de tension d'alimentation. Par exemple, changeant l'alimentation d'énergie de 5 V en 10 résultats de V dans seulement un 1 changement actuel de maximum de μA, ou 1 erreur d'équivalent de°C.

Caractéristiques :
