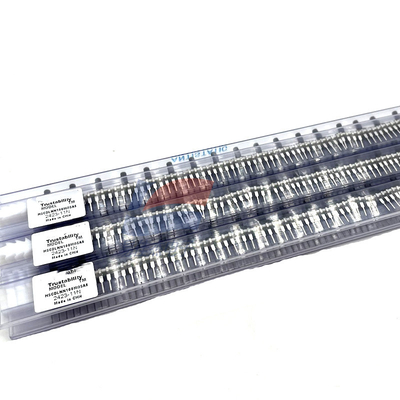

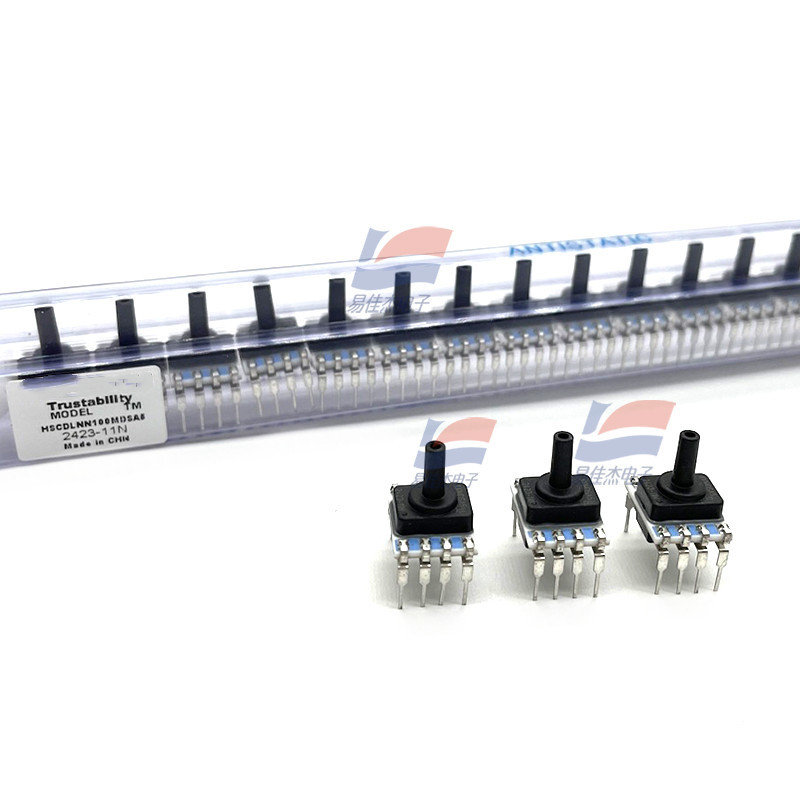

HSCDLNN100MDSA5 Capteurs de pression à montage sur circuit imprimé Numérique 10Kpa Silicium Piézorésistif

Description du produit :

Capteurs de pression à montage sur carte HSCDLNN100MDSA5 Numérique 10 Kpa Piézorésistif en silicium

Caractéristiques :

Capteur de pression embarqué Compensation de la série TruStability™ HSC. TEB (bande d'erreur totale) : ±1 % FSS à ±3 % FSS. (pression différentielle, pression manométrique), faible (pression absolue, pression différentielle, pression manométrique). Sortie numérique ou analogique. DIP, SIP, CMS

Plage de pression

±1,6 mbar à ±10 bar, ±160 Pa à ±1 MPa, ±0,5 inH2O à ±150 psi

La série Silicon Ceramic (HSC) est un capteur de pression piézorésistif en silicium qui fournit une sortie analogique ou numérique proportionnelle pour fournir des relevés de pression sur une plage de pression à pleine échelle et une plage de températures. La série HSC peut effectuer l'étalonnage et la compensation de température pour la position zéro du capteur, la sensibilité, le coefficient de température et la non-linéarité à l'aide du circuit intégré (ASIC) sur la carte de circuit imprimé. Les sorties analogiques et numériques étalonnées sont mises à jour à une fréquence d'environ 1 kHz et 2 kHz, respectivement.

La série HSC est étalonnée dans la plage de températures de 0 °C à 50 °C [32 °F à 122 °F]. Le capteur est doté d'une alimentation unique de 3,3 Vcc ou 5,0 Vcc.

Ces capteurs peuvent mesurer la pression absolue, manométrique ou différentielle. Le capteur de pression absolue utilise la pression du vide comme valeur de référence interne, et sa valeur de sortie est proportionnelle à la pression absolue. Le capteur de pression manométrique prend la pression atmosphérique comme référence et fournit une valeur de sortie proportionnelle à la différence de pression atmosphérique. Le capteur de pression différentielle peut mesurer la pression entre deux orifices de pression.

Les capteurs de pression TruStability® sont conçus pour fonctionner avec des gaz non corrosifs et non ioniques, tels que l'air et d'autres gaz secs. Une multitude d'options étendent les performances de ces capteurs à des plages de pression supérieures à 40 mbar, 4 kPa et 20 inH2O.

Spécifications :
