Détails sur le produit:
|
| Supply voltage (Vsupply): | -0.3-6.0 Vdc | Tension sur toute goupille: | -0,3 -V d'alimentation + 0,3 V |
|---|---|---|---|
| Digital interface clock frequency: | 100 50 -400 800 kHz | Température de stockage: | -40 [-40]- 85 [185] °C [°F] |
| Mettre en évidence: | Le détecteur de pression ABPDANN010BGAA5,Capteur de pression installé sur le plateau,Sensor de pression de base de 10 bar |
||
Description du produit:

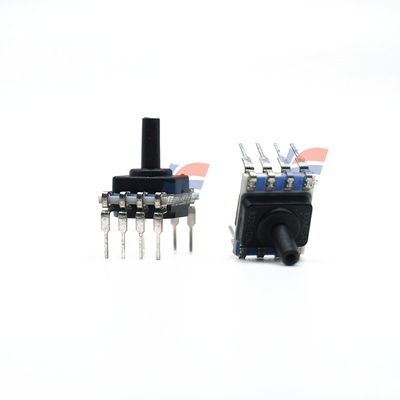

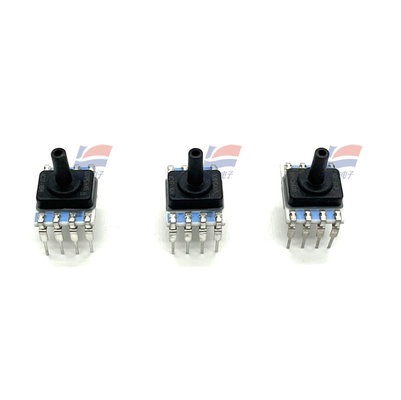

ABPDANN010BGAA5 Application pour plusieurs scénarios Type de carte de base Sensor de pression d'installation est de 10 bar
Caractéristiques:
• Mesure de l'indicateur et du différentiel
les pressions
• bande d'erreur totale (voir figure 1): ±1,5% FSS
• Option médias liquides: permet le mouillage/
fonctionnement par voie humide sur les dispositifs à double port
• Stabilité à long terme de pointe dans le secteur:
± 0,25 % FSS
• précision de pointe: ± 0,25 % FSS
BFSL
• Large plage de pression: de 60 mbar à 10 bar
6 kPa à 1 MPa 1 psi à 150 psi
• aussi petit que 8 mm x 7 mm
• Pressions de rupture élevées (voir tableau 7)
• Étalonnés sur une plage de température de 0°C
à 50°C
• Fonctionne à partir d'une seule source d'alimentation de
soit 3,3 Vdc, soit 5,0 Vdc
• Sortie: analogue ratiométrique ou I2C- ou
Numérique 12 bits compatible SPI
• Consommation d'énergie: 2 uA typique lorsque
en utilisant l'option de mode veille
• Répondre à l'IPC/JEDEC J-STD-020D.1
Sensibilité à l'humidité niveau 1
exigences
• Conformité REACH et RoHS
• Options: fonction de diagnostic interne,
médias liquides, mode veille, température
production
La tension d'alimentation (Vsupply) est de -0,3 Vdc. La tension sur n'importe quelle broche est de -0,3 Vsupply + 0.Fréquence d'horloge de l'interface numérique 3 V: I2 C SPI 100 50 400 800 kHz sensibilité à l'ESD (modèle du corps humain) 2 ¢ kV Température de stockage -40 [-40] 85 [185] °C [°F] Temps et température de soudure:température de soudure au plomb (DIP) température de reflux maximale (SMT sans plomb), SMT) 4 s max. à 250°C [482°F] 15 s max. à 250°C [482°F] 1Les valeurs maximales absolues sont les limites extrêmes auxquelles le dispositif peut résister sans endommagement.SPÉCIFICATIONS ENVIRONMENTALES Paramètre caractéristique Humidité: toutes les surfaces extérieures surfaces intérieures des milieux liquides Option (T, V, F, G) surfaces intérieures des gaz secs Option (N, D) 0 %RH à 95 %RH, non condensant 0 %RH à 100 %RH, condensant 0 %RH à 95 %RH,Vibration non condensante 15 g, 10 Hz à 2 kHz Choc 100 g, durée de 6 ms Durée de vie1 1 million de cycles de pression minimum Reflux de soudure J-STD-020-D.1 Sensibilité à l'humidité Niveau 1 (durée de conservation illimitée lorsqu'il est conservé à
Sles spécifications:
| Temps de réponse | 1 à 0,46 ms |
| Bandes d'erreur totales7 | Le système de contrôle doit être équipé d'un système de contrôle de la température de l'air. |
| Précision | ± 0,25 % du BFSL FSS |
| Résolution de sortie | 12 bits |
