Détails sur le produit:
|
| Tension d'alimentation (2): | CONTRE — 10 16 volts continu | Approvisionnement actuel: | E/S — 6,0 — mAdc |
|---|---|---|---|
| Envergure complète (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 système mv | Sensibilité: | 0,4 — mV/kPa |
| Hystérésis de pression (5) (kPa 0 à 100): | ±0.1 — %VFSS | ||
| Mettre en évidence: | 14Capteur de pression de 0,5 psi |
||
Description de produit :

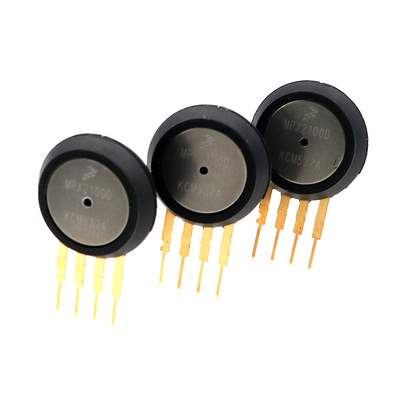

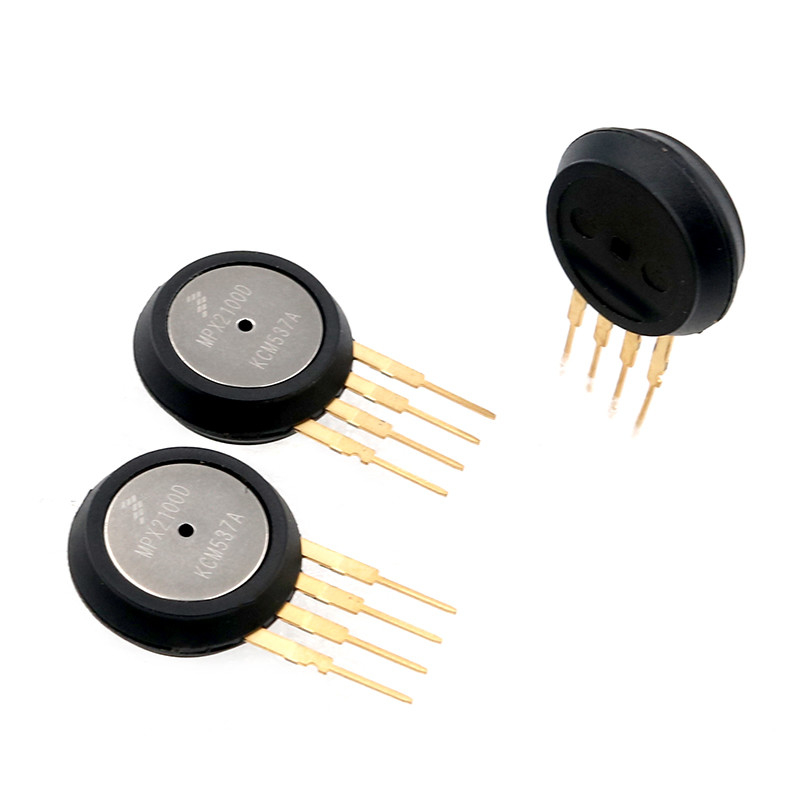

Kpa de MPX2100D 0-100 (0-14.5PSi) avec le capteur compensatoire de pression
Caractéristiques :
Le dispositif de la série MPX2100 est une fourniture piézorésistive de capteurs de pression de silicium
sortie fortement précise et linéaire de tension — directement proportionnel à la pression appliquée.
Le capteur est un diaphragme simple et monolithique de silicium avec la jauge de contrainte et un en couche mince
sur-puce intégrée par réseau de résistance. La puce est laser équilibré pour l'envergure précise et la compensation
compensation de calibrage et de température.
À température compensée au-dessus de 0°C à +85°C
Mesure unique de contrainte-tension de cisaillement de silicium
Chip Carrier Package Options facile à utiliser
Disponible dans absolu, le différentiel et les configurations de mesure
Quotientométrique à la tension d'alimentation
Linéarités de ±0.25% (MPX2100D)
Exemples d'application
Contrôleurs de pompe/moteur
Robotique
Indicateurs de niveau
Diagnostics médicaux
Commutation de pression
Baromètres
Altimètres
Le schéma 1 montre un schéma fonctionnel des circuits internes sur l'autonome
puce de capteur de pression.
Caractéristiques :
| Surpression (8) (P1 > P2) | KPa de Pmax 200 |
| Pression éclatée (8) (P1 > P2) | KPa 1000 de Pburst |
| Température de stockage | Tstg – °C 40 à +125 |
| Température de fonctionnement | VENTRES – °C 40 à +125 |
| Chaîne de pression (1) | POP 0 — kPa 100 |
