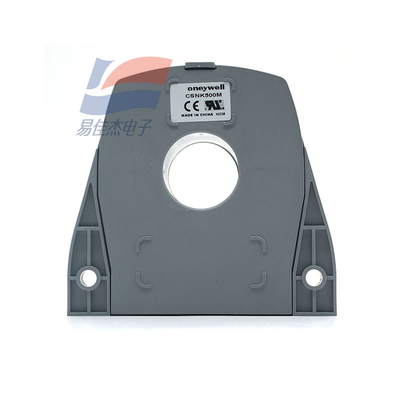

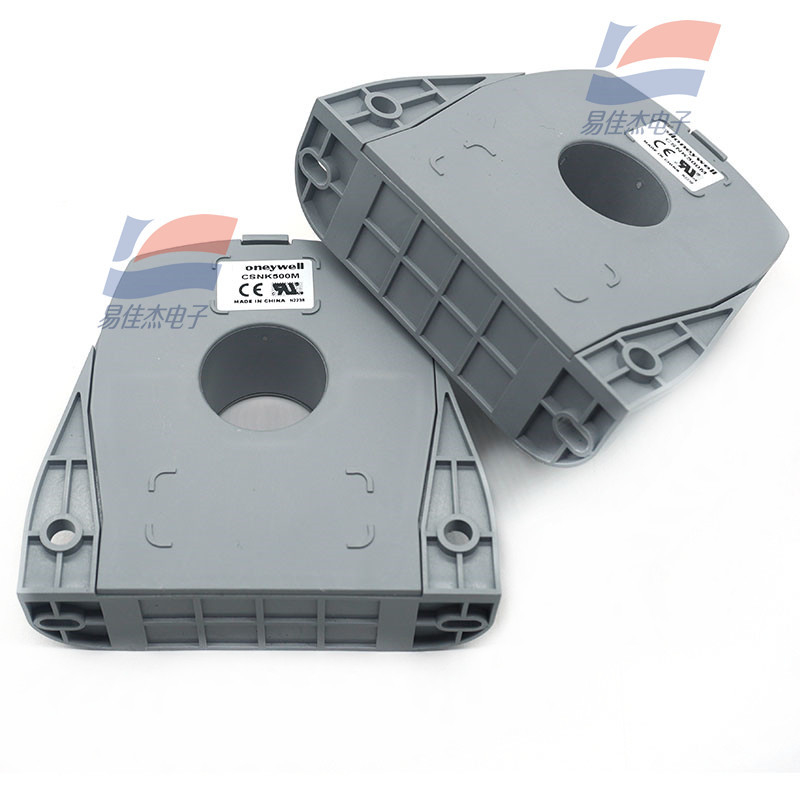

CSNK500M Capteurs de courant à montage sur carte Boucle fermée Mesure électronique Détecte

CSNK500M Détecteurs électroniques de mesure en boucle fermée

Caractéristiques:

CSNK500M capteur de courant en boucle fermée basé sur le principe de compensation magnétique.

1Paramètres électriques

Courant nominal: 500 A.t de courant de rotation (noté)

L'écart de mesure est de 0 à ± 1200 A.t (courant continu)

: 0~±127**.t (courant de pointe CA)

Résistance de mesure (à 70°C): Rm min Rm max

Avec ± 15 V, à ± 500 A.t Max: 0 ohm 75 ohm

à ± 1000 A.t Max: 0 ohm 10 ohm

Avec ± 18 V, à ± 500 A.t Max: 0 ohm 100 ohm

à ± 127**.t Max: 0 ohm 5 ohm

Courant de sortie analogique (à 500 A): 100 mA

Rapport des virages: 1/5000

** * (25°C): mieux que ±0,50%

La tension d'alimentation est de ± 15 à 18 VDC ((± 5%)

Rameau secondaire primaire: 6KVrms/50KHz/ 1min

2Paramètres dynamiques du sexe

courant de décalage nul (25°C): meilleur que ±0,20 mA

Décalage de température du courant de déséquilibre (0 à 70 °C): supérieur à ± 0,30 mA

Linearité: meilleure que ±0,10%

Temps de réponse: meilleur que 1 μs

Largeur de bande: DC~100 KHz

dl/dT est supérieur à 100 A/μs

3Indicateurs techniques

Plage de température de fonctionnement: -40 à 85°C

Plage de température de stockage: -40 à 90°C

Courant de consommation d'énergie: 20mA plus courant de sortie

Résistance interne secondaire (+70°C): 50Ω

Casque de capteur: boîtier en plastique avec bordure

Forme d'installation: connecteur à 4 broches

Les spécifications:
