YJJ MPX5700DP Capteur de pression différentielle 0 ¥ 700 kPa pour l'automatisation industrielle

Description du produit:

YJJ MPX5700DP Capteur de pression différentielle 0 ¥ 700 kPa pour l'automatisation industrielle

Caractéristiques:

à double port, alimentation 5 V, capteur de pression différentielle compensé sur puce, portée 0 ∼ 700 kPa, sortie de tension analogique (0,2 ∼ 4,7 V), compensation et étalonnage de température intégrés,adapté aux scénarios de mesure de pression différentielle moyenne/haute/pression gabarite/pression absolue.

Paramètres clés (aperçu rapide)

Paramètre type / valeur limite explication

Type de pression Pression différentielle / Pression gaugeuse / Pression absolue (configurations multiples)

Semi-conducteurs à deux ports, capables de mesurer la différence de pression aux deux extrémités ou la pression de la jauge à une extrémité.

Plage de mesure de la pression moyenne et élevée de 0­700 kPa (0­101,5 psi), couvrant les scénarios industriels et automobiles

Énergie 4,75 ∼ 5,25 VDC (typiquement 5 V) Sortie proportionnelle, alignée linéairement avec l'alimentation

L'amplitude de sortie est de 0,20 à 4,70 V 0 kPa correspond à 0,2 V, 700 kPa correspond à 4,7 V

Sensitivité 6,4 mV/kPa Conversion linéaire pratique

Précision / linéarité ±2,5% FS Compensation sur puce, aucun traitement supplémentaire de dérive de température n'est requis

Temps de réponse 1 ms (10% ∼90%) Résponse dynamique rapide

Température de fonctionnement -40 à +125 °C Large plage de température adaptée aux applications industrielles / automobiles / extérieures

Surpression / éclatement 2800 kPa (406 psi) / 3500 kPa Résistant à une mauvaise utilisation et à des chocs mécaniques

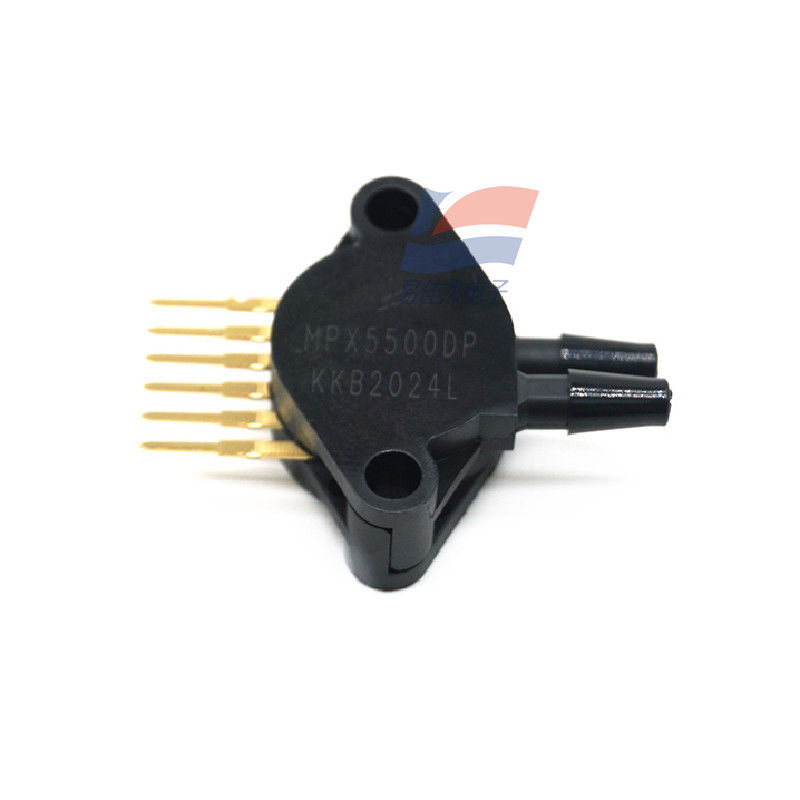

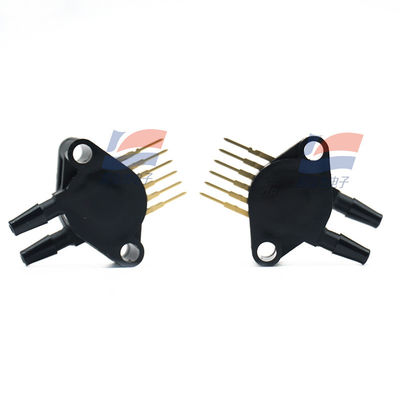

Package SIP à 6 broches (monture à travers le trou) Ports à double crochet inversé, faciles à connecter sous pression

Courant de fonctionnement ≤ 10 mA Consommation d'énergie modérée

Principe et caractéristiques

En utilisant une jauge de contrainte résistive MEMS à cisaillement au silicium, la déformation du diaphragme modifie la résistance du pont et la sortie est linéairement correspondante à la pression.Les autres produits.

Conditionnement du signal sur la puce, compensation et étalonnage de la température, intégration élevée, sortie directe du signal analogique utilisable, réduction du coût de conception du système.

Prend en charge trois modes de mesure de pression différentielle, de pression de jauge et de pression absolue (modèles différents dans la même série), adaptés à diverses exigences d'application.Objectif principal

Automatisation industrielle: surveillance de la pression du système hydraulique/air, détection différentielle de la pression des pipelines, diagnostic des fuites, contrôle de la pression de l'air HVAC, verrouillage de la sécurité des processus.

Électronique automobile: pression d'admission du moteur, système de freinage, surveillance de la pression des pneus, pression de l'huile de transmission, détection de la pression des gaz d'échappement après traitement.

Équipement médical: Ventilateur de pression des voies respiratoires, drainage sous pression négative, contrôle de pression de la pompe à perfusion, module de différence de pression de surveillance.

Machinerie de construction et sécurité: surveillance de la pression de l'excavateur hydraulique / grue, pression de l'eau du système de lutte contre les incendies, alarme de fuite et mesure du niveau du liquide.

Conseils de sélection et d'utilisation

La même série que MPX10DP (010 kPa), avec une différence de gamme significative. Veuillez choisir en fonction de la gamme de pression réelle.

L'alimentation électrique directe du système 5V, la sortie est directement connectée au MCU ADC, pas besoin de conditionnement du signal complexe.

Veillez à la direction de l'installation lorsque vous utilisez la surveillance de la pression à deux ports, car la différence de pression inverse peut affecter la précision de la mesure; évitez d'installer les ports dans des endroits soumis à des forces de déformation.

La précision atteint toujours ± 2,5% FS dans une large plage de températures, adaptée aux applications industrielles et automobiles.

Les spécifications:
