Détails sur le produit:
|
| Linearité: | Lineaire jusqu'à 2000 ppm | Répétabilité: | Équivalent de CO de < ± 2 |
|---|---|---|---|
| Résistance de charge recommandée: | 10 Ohms | Résolution (dépend de l'électronique): | < 0,5 ppm typique |
| Plage de température: | -30°C à +50°C | Plage de pression: | 800 à 1200 mbar |
| Humidité relative fonctionnante: | 15% à 90% de RH | ||
| Mettre en évidence: | capteur de gaz monoxyde de carbone à longue durée de vie,capteur de gaz de monoxyde de carbone à petit volume |
||
Description du produit:

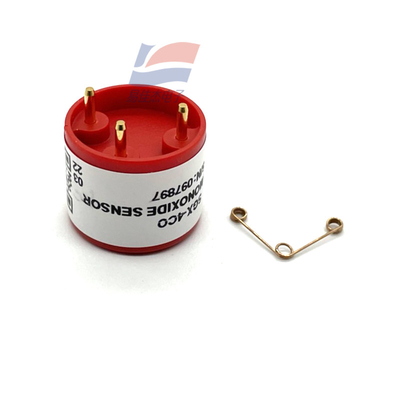

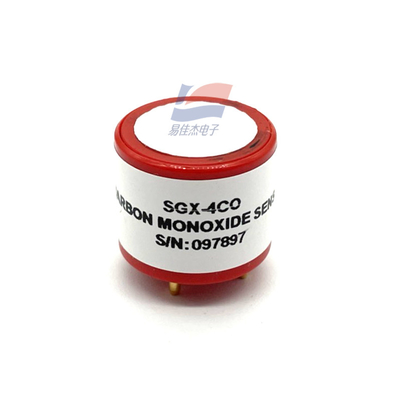

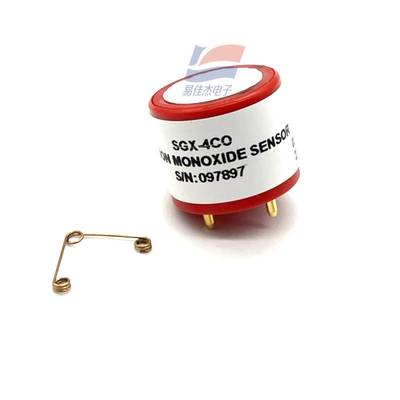

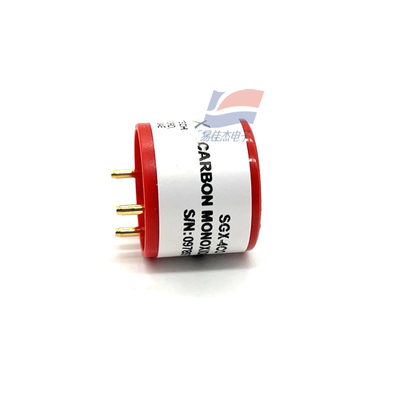

SGX-4CO capteur de gaz de monoxyde de carbone de petit volume à longue durée de vie est utilisé pour les détecteurs de fumée de consommateurs
Caractéristiques:
SGX est spécialisée dans le développement et la production de capteurs de qualité de l'air, le SGX-4CO est un capteur de gaz de monoxyde de carbone de petite taille et de longue durée de vie adapté aux applications de détecteurs de fumée de consommateurs.
Le capteur de gaz électrochimique doit fournir un biais stable entre l'électrode de détection et l'électrode de référence.donc le biais est généralement stabilisé en contrôlant l' électrode de compteur avec l' op ampLe capteur est une sortie de courant, bien que la taille du courant soit proportionnelle à la concentration de gaz, mais la valeur est très faible,donc un amplificateur de résistance mutuelle est nécessaire pour fournir une amplification de courant et convertir la tension à la MCU et d' autres unités de traitementLe circuit de l'amplificateur doit souvent également atteindre zéro réglage et des temps de grossissement,et la sortie de tension représentant la concentration de gaz doit également recueillir des informations de température et de pression pour compenser.
Le SGX-4CO a une tension de biais Vref de 0, et l'amplificateur op U1.2 contrôle l'électrode de compteur pour maintenir le biais constant à 0.La résistance de 10 ohms de R2 et la capacité équivalente à l'intérieur du capteur forment un circuit d'oscillation RC pour améliorer le temps de réponse du capteur. R3 amplification de contrôle de résistance, la sensibilité actuelle de SGX-4CO est de 30nA/ppm, donc la sensibilité de sortie du circuit est de 25K*30nA/ppm=0.75mV/ppm,Attention à ce que la sensibilité de sortie multipliée par la plage de mesure maximale de 500 ppm ne dépasse pas 1.3V, sinon la sortie ne peut pas couvrir toute la plage de mesure.
Sles spécifications:
| Portée | 0 2000 ppm |
| Signal de sortie | 70 ± 20nA / ppm |
| Plage de référence typique | Équivalent de CO à ± 2 ppm |
| Capacité du filtre | > 20 000 ppm Heures |
| T90 Temps de réponse | < 30 secondes |
| Surcharge maximale | 5 000 ppm |
