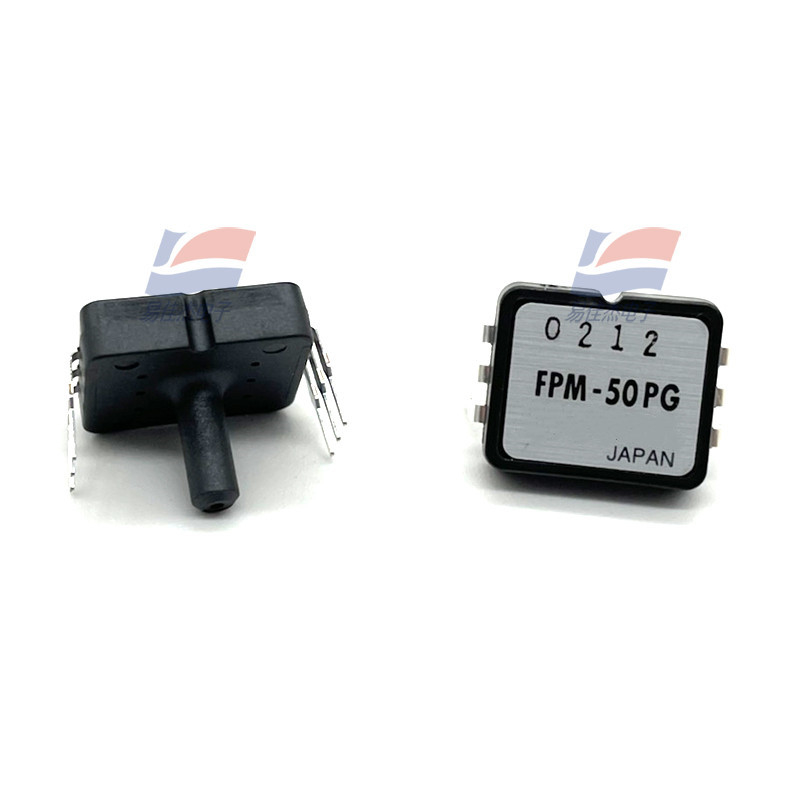

YJJ FPM-50PG Capteur de pression de 0 à 50 psi pour appareils médicaux industriels

Description du produit:

Le capteur de pression FPM-50PG 0 ~ 50 psi est utilisé dans les appareils médicaux industriels

Caractéristiques:

Les spécifications

Modèle 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Unité

Conditions de fonctionnement recommandées

Type de pression Le gabarit de pression -

Pression nominale 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Plage de pression mesurable -13.79

Plage de température de 0 à 50 °C

Médiums sous pression Seuls les gaz non corrosifs (sans liquide)

Courant d'excitation (constante) 1,5 mADC

Rating maximal absolu

Pression de charge maximale Le double de la pression nominale

1.5 fois

de notation

la pression

Courant d'excitation maximal de 3,0 mADC

Température de fonctionnement -20 à 100 °C

Température de stockage de -40 à 120 °C

Humidité de fonctionnement 30 à 80 (condition sans rosée) % RH

Caractéristiques électriques (courant d'entraînement constant 1,5 mA, température ambiante Ta=25°C)

Voltage de sortie de portée de 60 à 140 mV (à 0 kPa à pression nominale)

Le débit de la tension de décalage +/-20 (à 0 kPa) mV

Résistance de la passerelle de 4000 à 6000 Ω

Temps de réponse 2 (pour la référence) msec.

Résultats de l'analyse

Pression mesurable

Plage ((kPa) Nombre de pièce

- 13,79 à 13,79 FPM-02PG FPM-02PGR

- 34,47 à 34,47 FPM-05PG FPM-05PGR

- 48,26 à 48,26 FPM-07PG FPM-07PGR

- 98,07 à 103,4 FPM-15PG FPM-15PGR

- 98,07 à 206,8 FPM-30PG FPM-30PGR

- 98,07 à 344,7 FPM-50PG FPM-50PGR

- 98,07 à 482,6 FPM-70PG FPM-70PGR

- 98,07 à 827,4 FPM-120PG FPM-120PGR

P1 = 0 kPa T1 = 0 degrés C

P2 = 1/2 x P3 (kPa) T2 = 25°C

P3= pression réinitialisée (kPa) T3= 50°C

Voltage de décalage (mV)

Voff = V ((P1,T)

Voff ((0) = V ((P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Voltage de sortie à pleine échelle (mV)

Vfs = V(P3,T)

Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées.

Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées.

Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées.

Voltage de débit de sortie (mV)

SV = Vfs - Voff

Le nombre d'heures d'essai est calculé en fonction de la fréquence d'essai.

Le taux de change de la valeur de l'offre est le taux de change de la valeur de l'offre.

SV ((50) = Vfs ((50) - Voff ((50)

Sensitivité à la température de la tension de décalage (% FS)

TSO = {LARGER ONE} / SV(25) x 100

L'un plus grand = la valeur absolue la plus grande parmi {Voff(0)-Voff(25)} et {Voff(50)-Voff(25)

Coefficient de température de la tension de portée de sortie (% FS)

Le nombre d'émissions de dioxyde de carbone est calculé en fonction de la quantité de dioxyde de carbone consommée.

Linearité (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

L'hystérésis sous pression (% FS)

Le nombre d'étoiles est le nombre d'étoiles dans la série.

Voff ↓ 25): tension de sortie par rapport à P1 après contrainte par pression P3.
