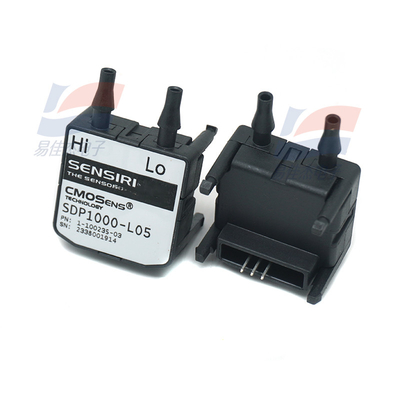

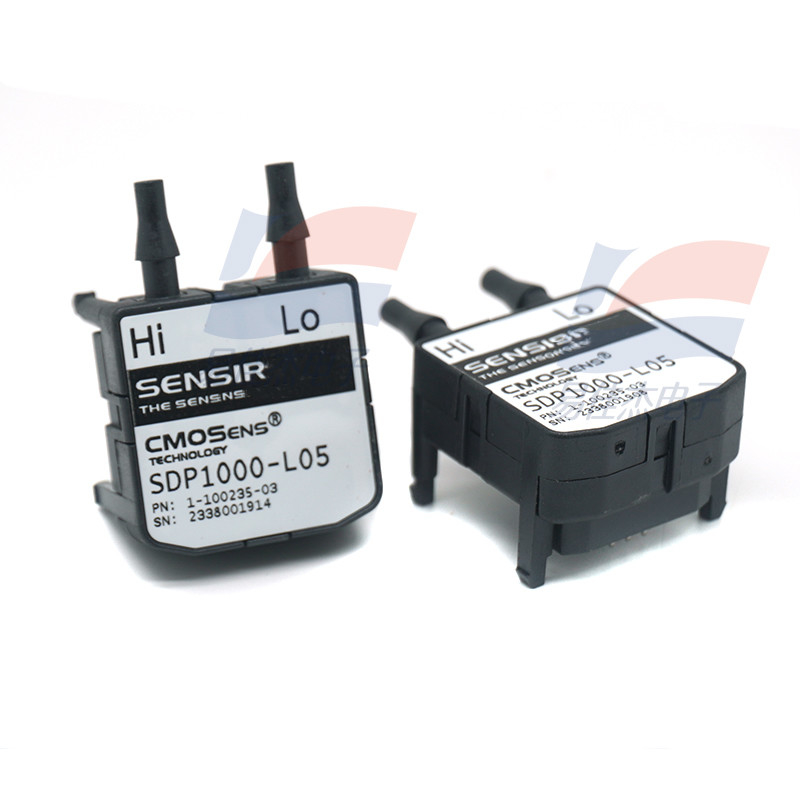

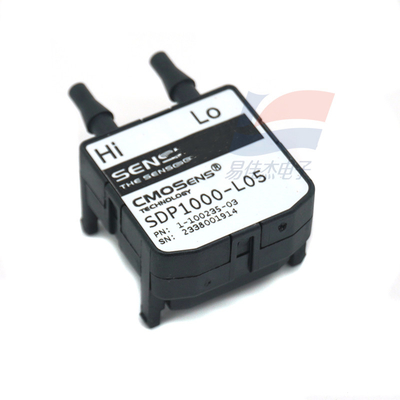

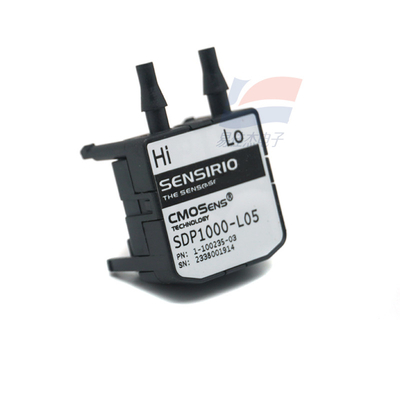

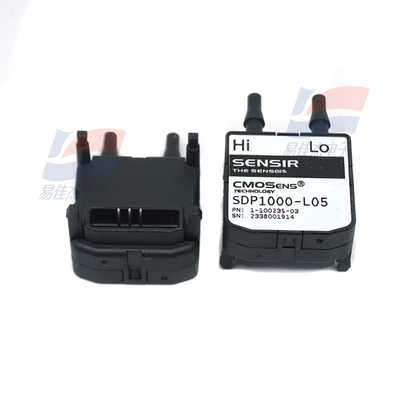

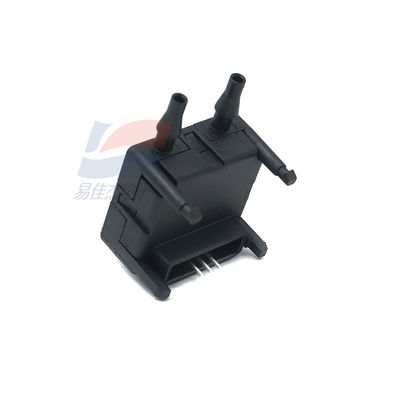

YJJ SDP1000-L05 Capteur de débit et de pression 0-125 Pa pour les applications de climatisation

Description du produit:

SDP1000-L05 Capteur de débit et de pression 0-125 Pa pour application HVAC

Caractéristiques:

Les capteurs de pression différentielle et de débit Sensirion adoptent le principe de mesure thermique.et ensuite installer le capteur de température symétriquement aux deux extrémités de l'élément chauffant en amont et en aval le long de la direction du débit de liquideLe liquide qui traverse le film provoque le transfert de chaleur vers le capteur de température en aval, générant une différence de température et formant ainsi un signal mesurable et précis.Le film de passivation de verre stabilisant la pression est installé sur la puce de silicium par gravure pour intégrer le capteur de débit micro-thermique.

Comparés aux capteurs de film piézorésistifs traditionnels, les capteurs de débit de gaz CMOSens présentent plus d'avantages en termes de débit à basse vitesse et de sensibilité à la pression différentielle, de déviation et de décalage,sensibilité à la position, résistance aux chocs et aux fluctuations de température, et support de la mesure bidirectionnelle.

La puce contient un capteur de température dont le signal peut compenser toute éventuelle influence de la température sans avoir besoin d'installer des capteurs d'étalonnage supplémentaires.Les solutions techniques de Sensirion permettent non seulement d'économiser de l'espace, mais aussi d'offrir une rentabilité extrêmementEn outre, un circuit de traitement numérique et une unité de stockage sont intégrés sur la puce numérique pour stocker les données de correction.Tous les capteurs Sensirion sont calibrés individuellement au cours du processus de production pour s'assurer que les signaux sont toujours entièrement calibrés, linéaires et compensés par température.

La précision est de 0,1% de l'échelle

Voltage de sortie analogique pour l'amplification du signal: 0 à 4 Vdc

Basé sur le principe de mesure du débit

Étalonnage et compensation de température

Il n'est pas affecté par la direction de l'installation

Selon vos besoins spécifiques, vous pouvez choisir différents modèles.

Modèle: plage d'étalonnage: précision Caractéristiques du produit:

SDP1000-L025 -62 à 62 Pa

Légère: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 à 125 Pa

+ 0,5 " H2O 0,2% FS / 1,5% m.v. Linière

SDP1000-L de 0 à 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. linéaire

SDP1000-R de 0 à 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v. racine carrée

SDP2000-L de 0 à 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. linéaire

* FS = échelle complète ou échelle complète, m.v. = valeur mesurée; une valeur supérieure est efficace.

Domaine d'application

Application médicale

Applications de chauffage, de ventilation et de climatisation

Application industrielle

Électronique automobile

Spécification

Pression différentielle

Précision: 3% en m.v.

la valeur de la pression est supérieure ou égale à:

La précision du point zéro est de 0,1 Pa

Étalonnage de l'air et du N2

Généraux

Voltage de l'alimentation électrique: 2,7-5,5 V

Le courant d'alimentation moyen est de 3800 μA

Le courant d'alimentation est de 5500 μA

Interface I2C

Dimensions de l'emballage (longueur x largeur x hauteur): 29 x 18 x 27,05 mm3
