YJJ NPA-700B-001D Instrument de surveillance non invasif 7kpa Capteur de pression

Description du produit:

NPA-700B-001D Instrument de surveillance non invasif 7kpa Capteur de pression

Caractéristiques:

Les capteurs de pression de la série NPA sont de taille compacte et offrent une solution économique et idéale pour de nombreuses applications actuelles qui nécessitent une installation et une utilisation immédiates sans étalonnage complexe.

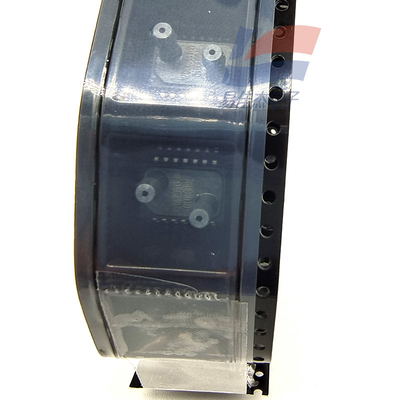

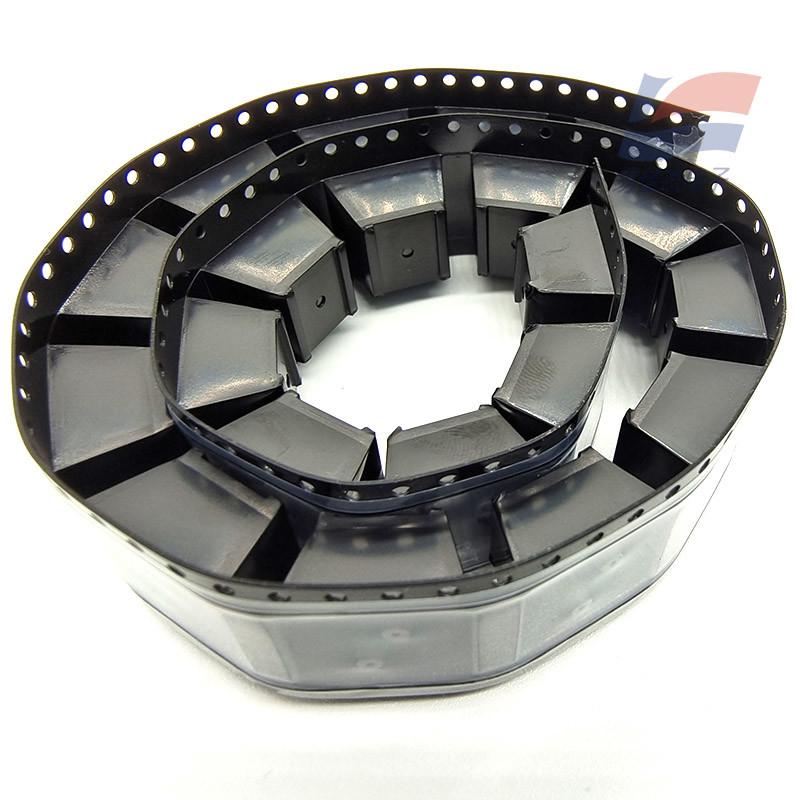

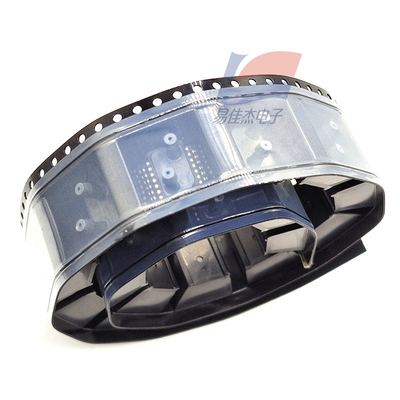

Les produits de la série NPA sont équipés d'un emballage SOIC14 à montage de surface.Les signaux de sortie sont disponibles en trois typesCette série de capteurs est particulièrement adaptée à l'installation en surface sur des cartes de circuits imprimés.Pour simplifier la production, l'installation et l'utilisation, les produits peuvent être livrés sous forme de rouleaux et de rubans adhésifs.

Caractéristiques

Il peut être monté en surface.

2- pression différentielle, pression de jauge ou pression absolue, applications à basse pression

3- Plage de pression de mesure à grande échelle: 10 pouces de colonne d'eau à 30psi

4Options de sortie: signal analogique amplifié, sortie numérique I2C de séquence numérique 14 bits et sortie mV non calibrée

5. Résolution du signal de pression numérique: ADC à 14 bits (conversion analogique en numérique) / DAC à 11 bits (conversion numérique en analogue)

6. Capteur de température en mode numérique

6Plage de température de fonctionnement: -40 à 125°C

7. Plage d'erreur: < ± 1,5% FSO

Lorsque la plage de mesure est inférieure à 1 psi, la capacité de surpression peut atteindre 60x

Application du projet

Dispositif de pression positive - Apnée du sommeil

2Ventilateur médical multifonctionnel

3- Une machine d' anesthésie médicale.

4.Équipement de sécurité médical d'urgence

5- Mesure médicale de la pression artérielle

6. lits d'hôpital

7P mesure des sèche-cheveux industriels

8. régulation industrielle du volume d'air variable

9. Flux d'air des chauffages industriels

10. Contrôle du programme industriel

Capteur OEM

La valeur de l'éclairage doit être supérieure ou égale à la valeur de l'éclairage de l'appareil.

Temps de réponse: 12 ms

Capacité de surpression: (plage < 1 psi) 60xFSO

Capacité de surtension: plage de 5 psi à 30 psi 2xFSO

Résolution: 11 bits

La plage de mesure de la pression du DAC pour une colonne d'eau de 10 pouces est de 30 psi

Résolution: ADC 16383 étapes de 14 bits, taux d'échantillonnage 12 kHz

Le capteur de température de sortie de données en série a une précision de 4°C et 8 bits

Décalage zéro de sortie: 0,44V, 0,5V, 0,56V. Plage de valeurs de sortie: 4V

Décalage zéro de sortie: 0,46V, 0,5V, 0,54V. Plage de valeurs de sortie: 2,5V

La plage de mesure de la pression est de 0,36 à 30 psi.

Encourager le développement de la VMC

Puissance à pleine échelle (1psi): 70 à 135 mV

Sortie à pleine échelle (5psi à 30psi): 100 à 166 mV

Résultats à pleine échelle (15psi à 30psi) 70 à 135 mV

Légèreté ± 0,25% FSO

Hystérésis sous pression ± 0,05% FSO

Le coefficient de température zéro est de +30 μV/V/°C

Le coefficient de température de la résistance du bras de pont est de 0,29% /°C

Coefficient de température de sensibilité -0,22% FSO

Hystérésis à température zéro de 0,2% FSO

Sensibilité à la position 0,1% FSO

NPA-100/300/500/600/601/700: les produits de base sont déposés dans un établissement de santé.

100:mv sortie, signal de rapport, non calibré

300: sortie de signal d'amplification analogique, excitation 3,3 V, étalonnée

500: sortie de signal d'amplification analogique, excitation 5V, étalonnée

600: Zacwire - sortie de signal numérique, calibré, 2 octets

700Le nombre d'objets de référence est calculé en fonction de la taille de l'objet.

M: Il possède une interface de pression importante adaptée à plusieurs diamètres

B: avec une interface de pression inversée

N: Aucune interface
