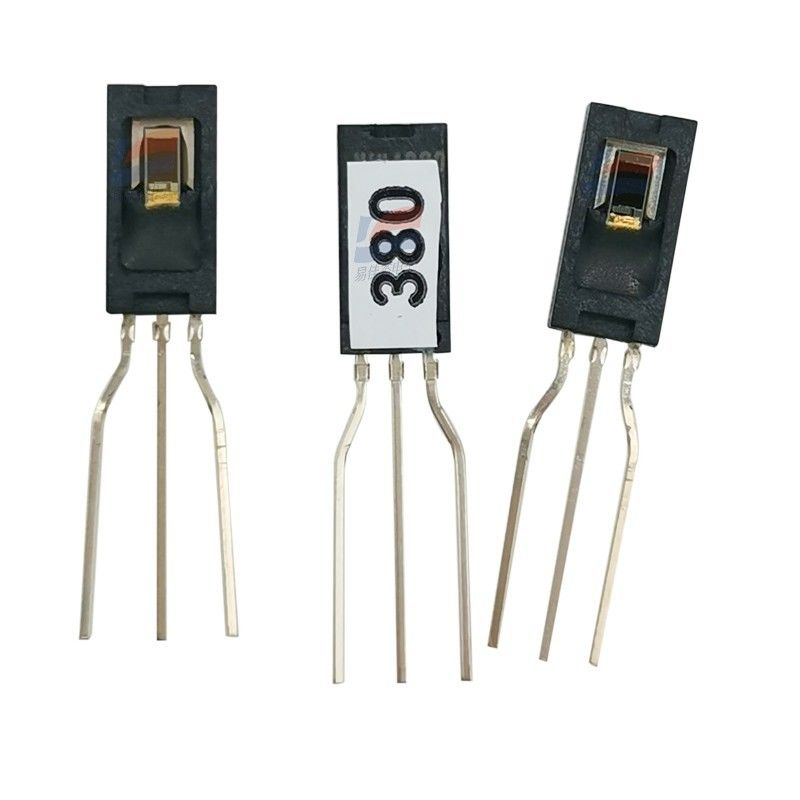

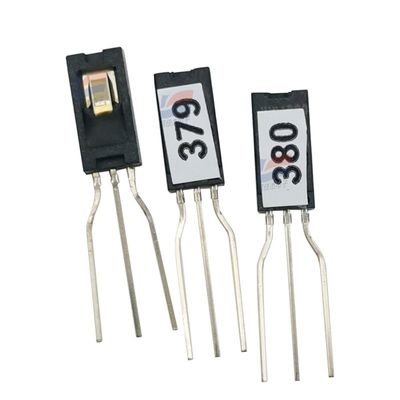

HIH-4000-003 HIH4000-003 Capteur d'humidité Équipement médical
DESCRIPTION :
Les capteurs d'humidité de la série HIH-4000 sont conçus spécifiquement pour les utilisateurs OEM (Original Equipment Manufacturer) à volume élevé.
L'entrée directe vers un contrôleur ou un autre appareil est rendue possible grâce à la sortie de tension quasi linéaire de ce capteur. Avec une consommation de courant typique de seulement 200 µA, la série HIH-4000 est souvent idéale pour les systèmes à faible consommation et à piles.
L'interchangeabilité étroite des capteurs réduit ou élimine les coûts d'étalonnage de la production OEM. Des données d'étalonnage individuelles des capteurs sont disponibles.
La série HIH-4000 offre des performances de détection d'humidité relative (HR) de qualité instrumentale dans un boîtier SIP (Single In-line Package) soudable à un prix compétitif.
Disponibles en deux configurations d'espacement des broches, le capteur HR est un élément de détection capacitif en polymère thermodurci, taillé au laser, avec une condition de signal intégrée sur puce.
La construction multicouche de l'élément de détection offre une excellente résistance à la plupart des risques d'application tels que le mouillage, la poussière, la saleté, les huiles et les produits chimiques environnementaux courants.
CARACTÉRISTIQUES :
Boîtier en plastique thermodurci moulé
Sortie de tension quasi linéaire par rapport au % HR
Interchangeabilité taillée au laser
Conception à faible consommation
Précision améliorée
Temps de réponse rapide Stable
et performances de faible dérive
Résistant aux produits chimiques
APPLICATIONS POTENTIELLES :
Équipement de réfrigération
CVC (Chauffage, Ventilation et Climatisation)
équipement
Équipement médical
Séchage
Métrologie
Systèmes alimentés par batterie
Assemblages OEM
|
Paramètre
|
Spécification
|
Conditions d'essai
|
| Type de capteur |
Capteur d'humidité capacitif |
- |
| Mesure cible |
Humidité relative (HR) |
- |
| Plage de mesure d'humidité |
0 % - 100 % HR |
Sans condensation |
| Précision de l'humidité |
±3 % HR (20 % - 80 % HR) |
À 25 °C (77 °F) ; valeur typique |
| |
±5 % HR (0 % - 100 % HR) |
À 25 °C (77 °F) ; pleine plage |
| Coefficient de température de l'humidité |
±0,04 % HR/°C |
0 °C - 60 °C (32 °F - 140 °F) |
| Temps de réponse (T63 %) |
< 8 secondes |
Changement de pas : 10 % → 90 % HR ; 25 °C |
| Type de sortie |
Tension analogique (ratiométrique à la tension d'alimentation) |
- |
| Plage de tension d'alimentation |
4,0 V CC - 5,8 V CC |
Recommandé : 5,0 V CC |
| Courant d'alimentation |
100 µA (max) |
Pendant la mesure |
| |
10 µA (max) |
Mode veille (le cas échéant) |
| Plage de température de fonctionnement |
-40 °C - 85 °C (-40 °F - 185 °F) |
- |
| Plage de température de stockage |
-40 °C - 85 °C (-40 °F - 185 °F) |
- |
| Tension de sortie à 0 % HR |
0,8 V CC (min) - 1,2 V CC (max) |
À une alimentation de 5,0 V ; 25 °C |
| Tension de sortie à 50 % HR |
2,3 V CC (min) - 2,7 V CC (max) |
À une alimentation de 5,0 V ; 25 °C |
| Tension de sortie à 100 % HR |
3,8 V CC (min) - 4,2 V CC (max) |
À une alimentation de 5,0 V ; 25 °C |
| Stabilité à long terme |
< ±1 % HR/an |
Typique ; dans des conditions de fonctionnement normales |
| Type de boîtier |
DIP à 4 broches (Dual In-Line Package) |
- |
| Poids |
~2,5 grammes |
Valeur approximative |
