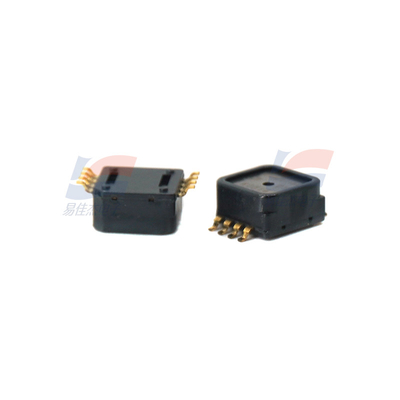

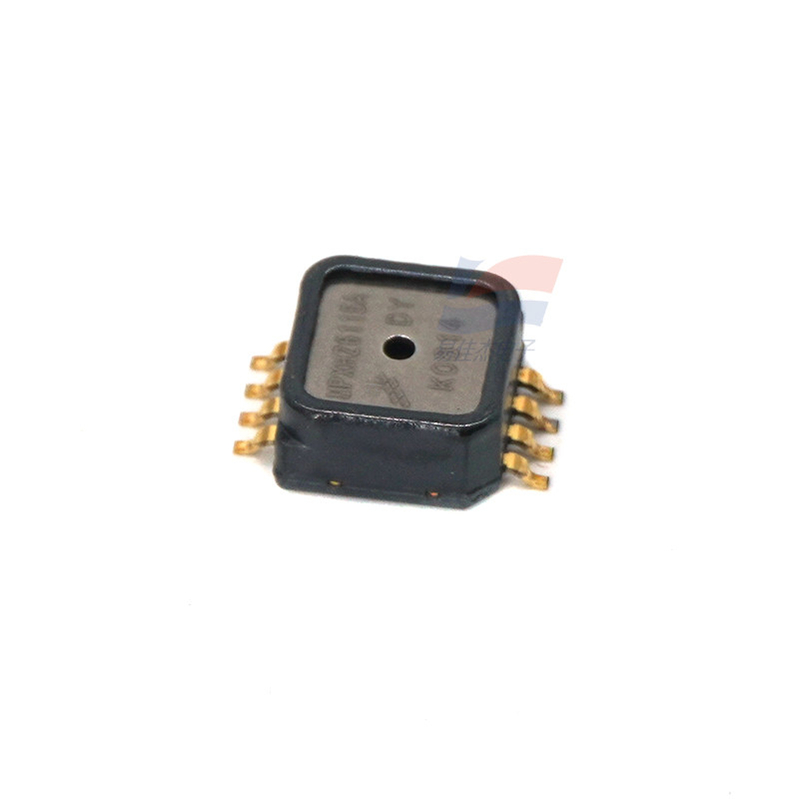

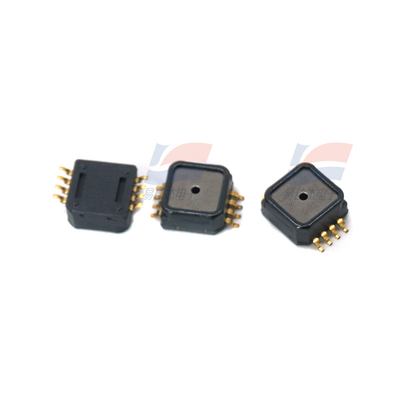

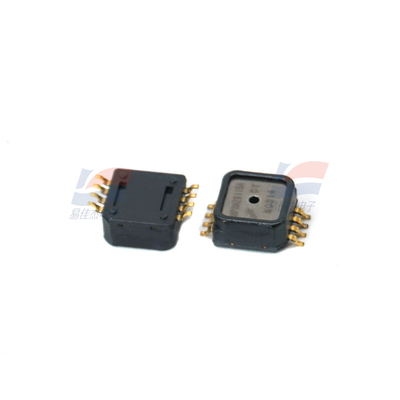

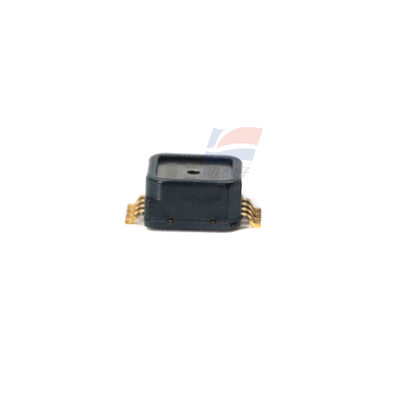

YJJ MPXHZ6115A6U Équipement de déclaration météorologique Pression absolue 115kpa Capteur de pression

Description du produit :

Équipement de reporting météorologique MPXHZ6115A6U Capteur de pression Capteur de pression absolue 115 kPa

Caractéristiques :

Les capteurs de la série MPx6115 sont des capteurs de pression en silicium à puce unique avec régulation de signal.

Intégrant une technologie sur puce, des circuits d'amplificateurs opérationnels bipolaires et des réseaux de résistances à couche mince, il peut fournir des signaux de haut niveau et une alimentation compensée en température. Combinant une technologie micromécanique avancée, une métallisation à couche mince et des processus semi-conducteurs bipolaires, il peut fournir des signaux de sortie analogiques précis de haut niveau proportionnels à la pression appliquée.

Avec sa taille compacte et sa haute fiabilité d'intégration sur puce, le capteur de pression MPxx6115 est devenu un choix naturel et économique pour les concepteurs de systèmes.

Caractéristiques

La précision dans des conditions de haute température a été améliorée

Surface de montage durable en thermoplastique (PPS)

La plage de compensation de température est de -40°C à +125°C

Applicable aux systèmes basés sur des microprocesseurs ou des microcontrôleurs

Le taux d'erreur dans la plage de 0°C à 85°C est de 1,5 %

Résistant à l'humidité élevée et aux substances courantes dans les véhicules

Il est disponible en deux spécifications : petits et ultra-petits boîtiers

Application cible

Altimètre de vol

Contrôle industriel

Contrôle moteur

Pression collecteur (MAP)

Station météorologique

Équipement de reporting météorologique

Surveillance de pompe à vide

Surveillance du servofrein

Liste de données : Série MPXAZ6115A, MPXHZ6115A

Emballage standard : 40

Catégorie : Capteur, Convertisseur

Famille : Contrainte

Série : MPXAZ6115

Type de pression :

Pression de travail : 2,2-16,7 PSI

Taille du port : Type mâle, tube de 1/8" (3,175 mm)

Sortie : 0-4,8 V

Précision : -

Tension d'alimentation : 4,75 V à 5,25 V

Type de terminaison : PCB

Température de fonctionnement : -40°C à 125°C

Boîtier/Coque : 8-SMD, port supérieur

Type de pression : Absolue

Pression de travail : 15 kPa à 115 kPa

Précision : 1,5 %

Type de sortie : Analogique

Style d'installation : SMD/SMT

Tension d'alimentation de travail : 4,75 V à 5,25 V

Type de port : Pas de port

Emballage/Boîte : SOP-8

Température de fonctionnement minimale : -40 °C

Température de fonctionnement maximale : + 125 °C

Série : MPXx6115

Encapsulation : Bobine

Marque : Semiconductors

Courant d'alimentation de travail : 6 mA

Tension de sortie : 4,633 V à 4,768 V

Type de produit : Capteurs de pression à montage sur carte

1000

Sous-catégorie : Capteurs

Tension d'alimentation - Maximale : 5,25 V

Tension d'alimentation - Minimale : 4,75 V

Alias du numéro de pièce : 935324163128

Poids unitaire : 374,700 mg
