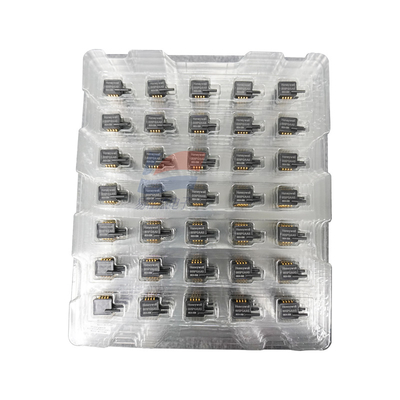

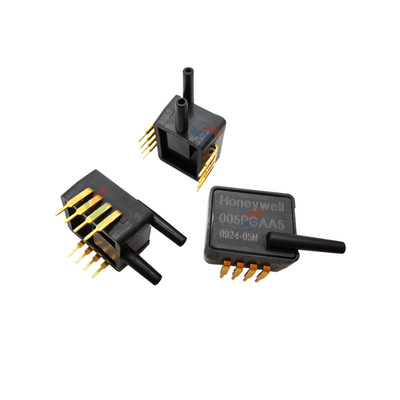

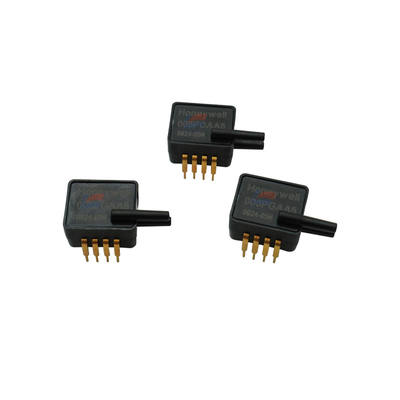

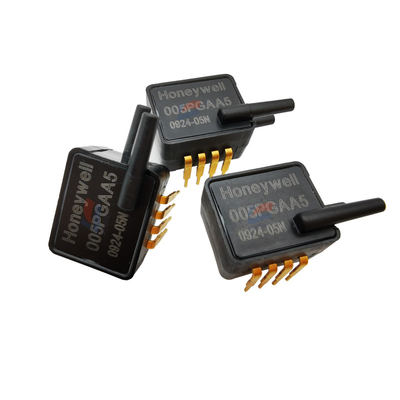

YJJ ASDXRRX005PGAA5 Capteur de pression de jauge piézoresistant au silicium avec un signal d'amplification de 0 à 5 psi

Description du produit:

ASDXRRX005PGAA5 Capteur de pression de jauge piézorésistif au silicium avec un signal d'amplification de 0 à 5 psi

Caractéristiques:

Partage en assiette

Capteurs de pression en silicium de la série ASDX

Basse pression et sortie analogique de pression ± 2% de bande d'erreur totale, inclinaison, 10 pouces H20 à 100 psi

Définition

La série ASDX est un capteur de pression en silicium qui fournit une sortie analogique proportionnelle pour la lecture de la pression dans la plage de pression et de température à pleine échelle spécifiée.

L'ASDX a été entièrement calibré et compensé par température pour le décalage des capteurs, la sensibilité, l'effet de température et la non-linéarité lorsqu'il est utilisé avec des circuits intégrés automobiles.La valeur de sortie calibrée de la pression est mise à jour au moment suivant:: environ 1 kilohertz.

L'ASDX standard est calibré dans la plage de température de 0 ° C à 85 ° C. La caractéristique de ce capteur est qu'il est utilisé pour passer un courant continu de 3,3 Vdc ou 5,0 V.

Ces capteurs peuvent être utilisés pour mesurer la pression différentielle et la pression gauge.La version différentielle de pression permet d'appliquer une pression aux deux côtés du diaphragme de détection de vanneLa version Gage se réfère à la pression atmosphérique et fournit une sortie proportionnelle aux changements de pression atmosphérique.

Les capteurs de la série ASDX conviennent aux fluides de travail non corrosifs et non ioniques, tels que l'air et le gaz sec.

Ils sont conçus et fabriqués conformément aux normes ISO 9001.

Type de produit: Capteur de pression à interface informatique

Pour les véhicules à moteur:

Type de pression: jauge

Pression de travail: de 0 à 5 psi

Précision: 2%

Type de sortie: analogique

Style d'installation: à travers le trou

Voltage d'alimentation de fonctionnement: 5 V

Type de port: sans barbe à double rayonnement

Emballage ou boîte: DIP-8

Température minimale de fonctionnement: -20 °C

Température maximale de fonctionnement: + 105 °C

Série: ASDX

Marque déposée: Honeywell

courant d'alimentation de fonctionnement: 2,5 mA

Taille du port: 2,31 mm

Type de produit: Capteurs de pression montés sur planche

25

Sous-catégorie: Capteurs

Voltage de l'alimentation électrique - Maximum: 5,25 V

Voltage de l'alimentation électrique - minimum: 4,75 V

Poids unitaire: 9,466 g

Sles spécifications:
