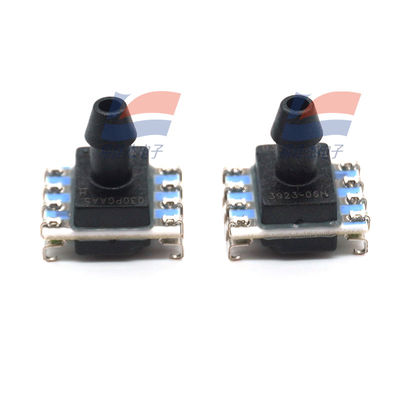

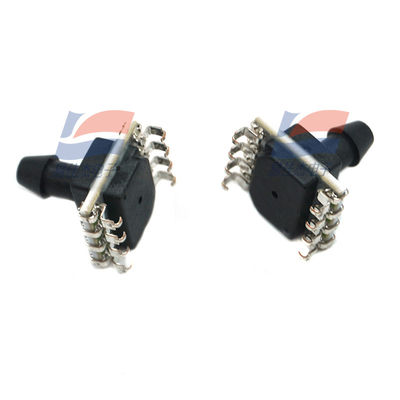

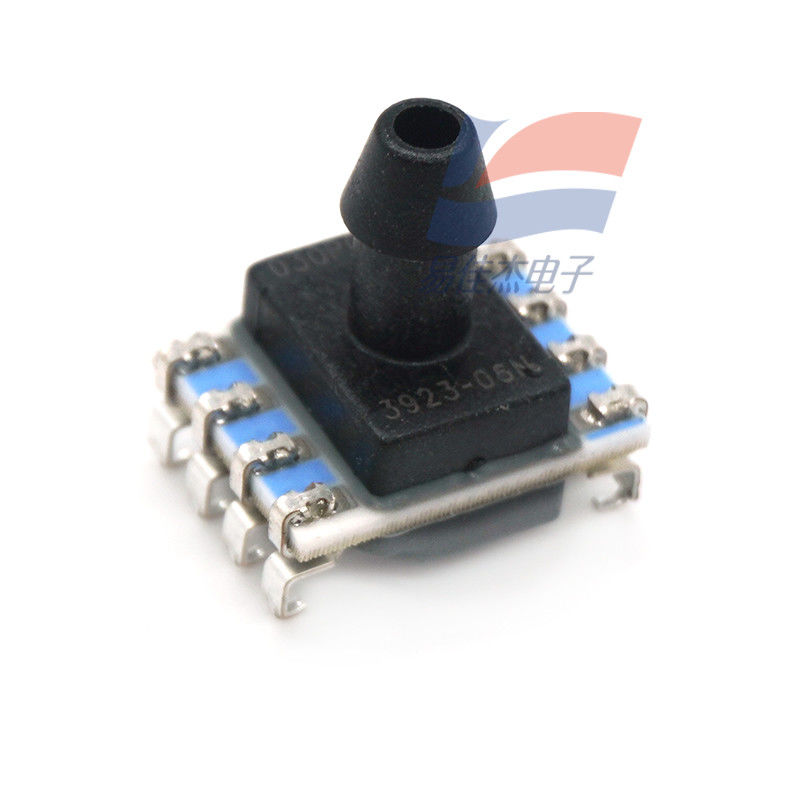

YJJ HSCMAND030PGAA5 Capteur de pression d'amplification de niveau de liquide

Description du produit :

HSCMAND030PGAA5 niveau de liquide hauteur jauge analogique pression 30psi capteur de pression d'amplification

Caractéristiques:

La série TruStability™ HSC de capteurs de pression embarqués est de type compensateur. TEB (Total Error Band) : ±1% FSS à ±3% FSS (pression différentielle, pression relative), faible (pression absolue, pression différentielle, pression relative). Sortie numérique ou analogique. DIP, SIP, SMT

La série silicium-céramique (HSC) est un capteur de pression piézorésistif au silicium qui offre une sortie analogique ou numérique proportionnelle pour fournir des lectures de pression sur une large plage de pression et de température à pleine échelle. La série HSC est capable d'étalonner et de compenser la position zéro, la sensibilité, le coefficient de température et la non-linéarité des capteurs en utilisant des circuits intégrés sur le circuit imprimé. Mettez à jour les valeurs de sortie analogiques étalonnées et les valeurs de sortie numérique à des fréquences d'environ 1 kHz et 2 kHz respectivement.

La série HSC est calibrée dans la plage de température de 0°C à 50°C [32°F à 122°F]. La particularité de ce capteur est qu'il peut fonctionner sous une seule condition d'alimentation de 3,3 Vdc ou 5,0 Vdc.

Ces capteurs peuvent mesurer la pression absolue, la pression relative ou la pression différentielle. Le capteur de pression absolue utilise la pression du vide comme valeur de référence interne et sa valeur de sortie est proportionnelle à la pression absolue. Le capteur de type pression relative prend la pression atmosphérique comme référence et fournit une valeur de sortie proportionnelle à la différence par rapport à la pression atmosphérique. Le capteur de pression différentielle peut mesurer la pression entre deux ports de pression.

Les capteurs de pression TruStability® sont conçus pour être utilisés avec des gaz non corrosifs et non ioniques, tels que l'air et d'autres gaz secs. Les performances de ces capteurs peuvent être étendues à une plage de pression supérieure à 40 mbar, 4 kPa et 20 inH2O grâce à une riche gamme d'options.

Fabricant: Hon

Type de produit: capteur de pression d'interface d'ordinateur de bord

RoHS :

Type de pression : Manomètre

Pression de service : 0 psi à 30 psi

Précision : 1%

Type de sortie : Analogique

Style d'installation : CMS/SMT

Tension d'alimentation de travail: 5 V

Type de port : barbelé axial simple

Résolution : 12 bits

Emballage/boîte : SMD-8

Température minimale de fonctionnement : 0°C

Température maximale de fonctionnement : + 50°C

Série : HSC

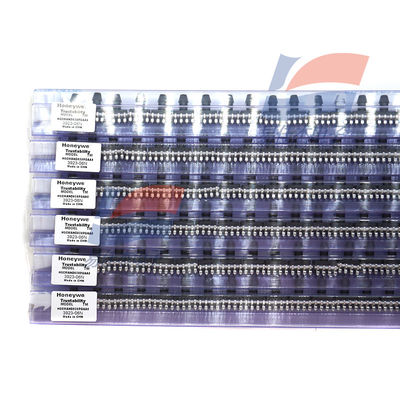

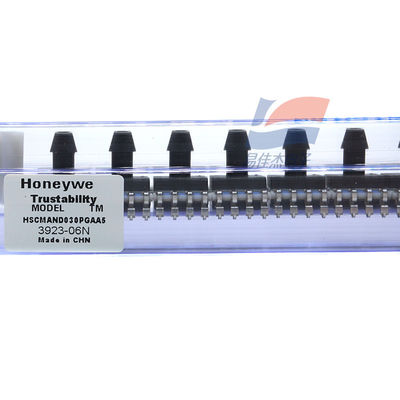

Conditionnement : Plateau

Marque déposée : Hon

Courant d'alimentation de travail: 3,7 mA

Taille du port: 4,93 mm

Type de produit : Capteurs de pression à montage sur carte

50

Sous-catégorie : Capteurs

Tension d'alimentation - Maximum : 5,25 V

Tension d'alimentation - minimale : 4,75 V

Nom de la marque : TruStability

Poids unitaire : 1 g
