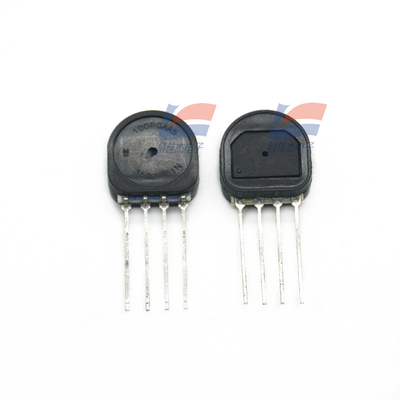

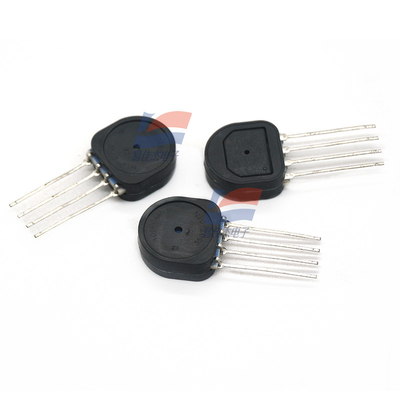

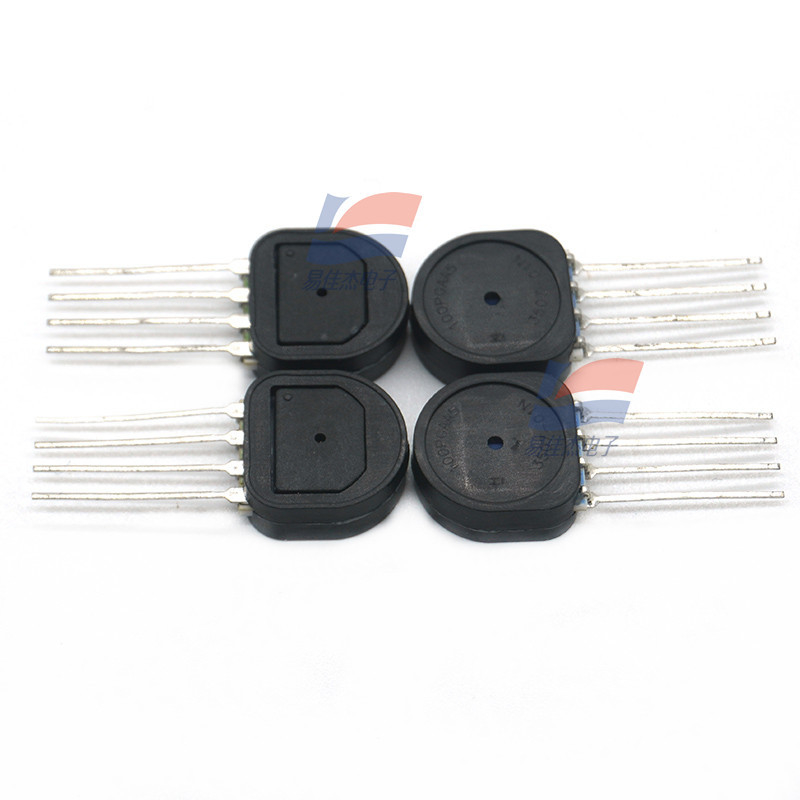

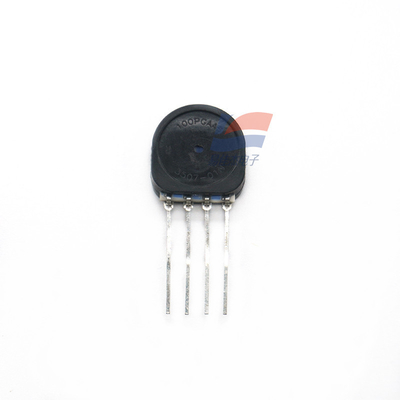

Sensor de pression de silicium piézorésistif de la série YJJ SSCSSNN100PGAA5 en céramique de silicium (SSC)

Description du produit:

Série SSCSSNN100PGAA5 de capteurs de pression au silicium piézo-résistant en céramique de silicium (SSC)

Caractéristiques:

Standard precision silicon ceramic (SSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output for providing pressure readings over a wide full-scale pressure span and temperature range.

La série SSC peut effectuer un étalonnage complet et une compensation de température pour la position zéro du capteur, la sensibilité,coefficient de température et non-linéarité en utilisant des circuits intégrés spécifiques à l'application sur la carte de circuit. Mettre à jour les valeurs de sortie analogiques calibrées et les valeurs de sortie numériques à des fréquences d'environ 1 kHz et 2 kHz respectivement.

Étalonnage de la série SSC dans la plage de température de -20 °C à 85 °C [-4 °F à 185 °F].

Ces capteurs peuvent mesurer la pression absolue, la pression gauge ou la pression différentielle.et sa valeur de sortie est proportionnelle à la pression absolueLe détecteur de pression de l'échantillon prend la pression atmosphérique comme référence et fournit une valeur de sortie proportionnelle à la différence de pression atmosphérique.Le capteur de pression différentielle peut mesurer la pression entre deux ports de pression.

Vérité Stabilité Le capteur de pression est conçu pour être utilisé en association avec des gaz non corrosifs et non ioniques, tels que l'air et d'autres gaz secs.Les performances de ces capteurs peuvent être étendues à une plage de pression supérieure à 40 mbar, 4 kPa, et 20 inH2O à travers un large éventail d'options.

Tous les produits sont conçus et fabriqués conformément à la norme 9001.

Plage de pression

±1,6 mbar à ±10 bar, ±160 Pa à ±1 MPa, ±0,5 inH20 à ±150 psi

Type de pression: jauge

Pression de travail: de 0 à 100 psi

Précision: 0,25%

Type de sortie: analogique

Style d'installation: à travers le trou

Voltage d'alimentation de fonctionnement: 5 V

Type de port: Manifold

Résolution: 12 bits

Le produit doit être présenté dans un emballage ou une boîte: SIP-4

Température minimale de fonctionnement: -20 °C

Température maximale de fonctionnement: + 85 °C

Série: SSC

Marque déposée: Honeywell

courant d'alimentation de fonctionnement: 2 mA

Type de produit: Capteurs de pression montés sur planche

50

Sous-catégorie: Capteurs

Voltage de l'alimentation électrique - Maximum: 5,25 V

Voltage de l'alimentation électrique - minimum: 4,75 V

Nom de la marque: TruStability

Poids unitaire: 1 g
