Détails sur le produit:
|
| Poids net: environ: | 0.4 grammes | Énergie: | ≤ 15 V CC ou ≤ 3,0 mA DC |
|---|---|---|---|
| Impédance d'entrée: | 4 à 6 kΩ | Résistance à l'isolation: | 100MΩ, 100VDC |
| Mesure du milieu: | L'air | Température moyenne: | (25 ± 1) °C |
| Mettre en évidence: | Capteur de pression électronique de consommation médicale,Capteur de pression transversale dans les tuyaux à double entrée,Capteur de pression de 1 kPa |
||
Description du produit:

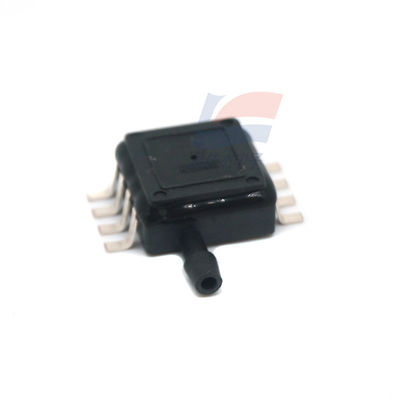

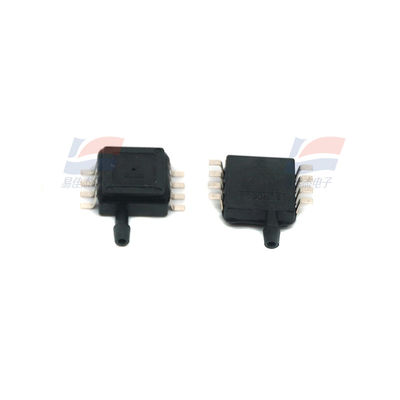

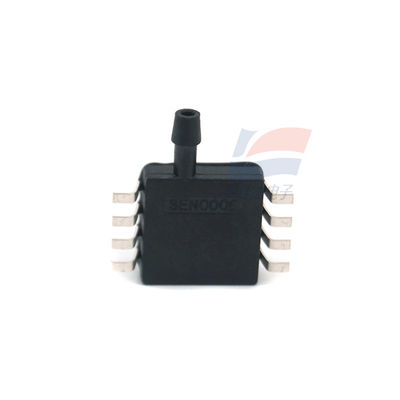

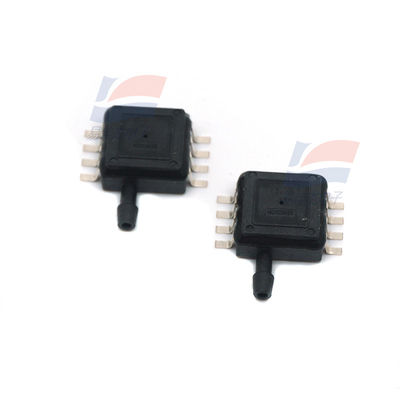

XGZP164 1kPa Capteur de pression différentielle à double prise transversale est utilisé dans l'électronique de consommation médicale
Caractéristiques:
L'écart de mesure est de - 100 kPa à 0 kPa... 1 kPa... 200 kPa
Technologie MEMS
Forme de différentiel de pression ou de jauge de pression
Formulaire d'emballage SOP, buse d'air latérale
Elle est applicable aux gaz non corrosifs.
Plage de température de fonctionnement: -30°C à +100°C
La pression statique maximale est de 500 kPa
La direction des broches peut être sélectionnée
"Camp d'application"
Domaines médicaux tels que les ventilateurs, les spiromètres et les dispositifs de traitement de l'apnée du sommeil
Détection du débit d'air, chauffage, ventilation et climatisation, équipements pneumatiques, interrupteurs de pression et autres domaines industriels
Science biologique, petits appareils électroménagers, électronique grand public, équipements sportifs et de conditionnement physique, équipements de lutte contre les incendies, Internet des objets et autres domaines
Vue d'ensemble du produit
L'élément piezoresistif sensible à la pression de type XGZP164 est un capteur de pression adapté à des domaines tels que la biomédecine et l'électronique automobile.
Il s'agit d'une puce piézorésistive en silicium sensible à la pression traitée par la technologie MEMS.
Il est composé de quatre résistances. Les quatre varistors forment la structure du pont de Wheatstone.
Un signal de sortie de tension avec une relation proportionnelle linéaire de la pression appliquée.
Le composant sensible à la pression XGZP164 est un composant OEM emballé dans le formulaire standard SOP8, ce qui est pratique pour les utilisateurs d'adopter un montage de surface
La buse d'air de surface est conçue avec un crochet, qui convient à la structure de pression latérale d'admission d'air et empêche efficacement la chute de la buse d'air.
Il présente une excellente linéarité, une répétabilité et une stabilité, une sensibilité élevée et est pratique pour les utilisateurs pour déboguer et compenser la dérive de sortie et de température.
Performance structurelle
Puce sensible à la pression: matériau en silicium
Fil de plomb: fil d'or
Carcasse d'encapsulation: matériau PPS
Pin: cuivre plaqué d'argent
Poids net: environ 0,4 gramme
"Performance électrique"
Énergie électrique: ≤ 15 V CC ou ≤ 3,0 mA DC
Impédance d'entrée: de 4 à 6 kΩ
Impédance de sortie: de 4 à 6 kΩ
Résistance d'isolation: 100MΩ, 100VDC
Surcharge admissible: 3 fois la pression statique maximale (pression statique maximale ≤ 40 kPa)
1.5 fois la pression statique maximale (40 kPa < pression statique maximale ≤ 350 kPa)
conditions"
Moyen de mesure: Air
Température moyenne: (25±1) °C
Température ambiante: (25±1) °C
Vibration: 0,1 g (environ 1 m/s)
Humidité: (50%±10%) RH
Énergie électrique: (5 ± 0,005) V CC
Il n'est utilisé que comme condition d'essai de référence pour les paramètres de base suivants:
Sles spécifications:
| Plage de mesure | - 100 kPa à 0 kPa... 1 kPa... 200 kPa |
| Forme d'emballage | Le système de détection de la pollution |
| Température de fonctionnement | 0°C à 40°C |
| Plage de température de fonctionnement | -30°C à +100°C |
