Détails sur le produit:
|
| Énergie: | Pour les appareils à courant continu, la valeur de l'indicateur d'alimentation doit être égale ou su | Impédance d'entrée: | de 4 à 6 kQ |
|---|---|---|---|
| Impédance de sortie: | de 4 à 6 kQ | Résistance à l'isolation: | Pour les conducteurs à courant alternatif: |
| Surcharge admissible: | gamme de pression ≤ 40 kPa | Domaine d'application: | instrument de mesure |
| Mettre en évidence: | Capteur de pression de gaz de 10 kPa,Capteur de pression de gaz de 3 mm,Capteur de pression de l'analyseur immunomécanique sanguin POCT |
||
Description du produit:

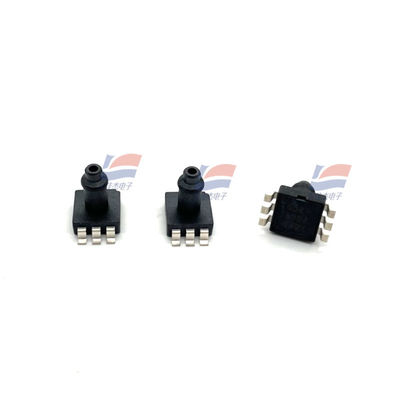

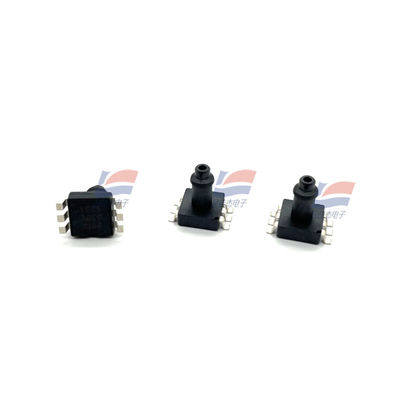

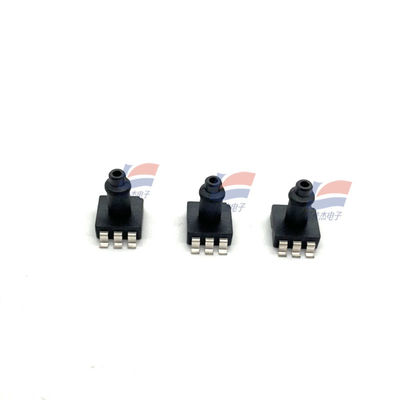

XGZP166 Pipe d'admission courte Capteur de pression de gaz de 3 mm POCT Analyseur immunomécanique sanguin 10 kPa
Caractéristiques:
L'écart de mesure est de - 100 kPa à 0 kPa... 350 kPa.
Technologie MEMS
Formule de pression de jauge
Formule d'emballage SOP, buse à air court de 3 mm
Convient pour les gaz non corrosifs
Plage de température de fonctionnement: de 30°C à +100°C
La chambre de pression de la puce est sous pression
La direction des broches peut être sélectionnée
Performance électrique
Énergie électrique: ≤15VDC ou ≤3,0mA DC
Impédance d'entrée:4kQ à 6kQ
Impédance de sortie:4kQ à 6kQ
Résistance à l'isolation: 100 m · 100 VDC
Surcharge admissible: Surcharge admissible:3 fois l'échelle complète (plage de pression ≤ 40 kPa)
2 fois l'échelle complète (40 kPa < gamme de pression ≤ 200 kpa)
1.5 fois l'échelle complète (200 kPa < gamme de pression ≤ 350 kPa)
Un signal de sortie de tension avec une relation proportionnelle linéaire de la pression appliquée.
Le composant sensible à la pression XGZP166 est un composant OEM emballé dans le formulaire standard SOP8, ce qui est pratique pour les utilisateurs d'adopter un montage de surface
La buse d'air de surface est conçue avec un crochet, qui convient à la structure de pression latérale d'admission d'air et empêche efficacement la chute de la buse d'air.
Il présente une excellente linéarité, une répétabilité et une stabilité, une sensibilité élevée et est pratique pour les utilisateurs pour déboguer et compenser la dérive de sortie et de température.
Performance structurelle
Puce sensible à la pression: matériau en silicium
Fil de plomb: fil d'or
Carcasse d'encapsulation: matériau PPS
Pin: cuivre plaqué d'argent
Poids net: environ 0,4 gramme
"Performance électrique"
Énergie électrique: ≤ 15 V CC ou ≤ 3,0 mA DC
Impédance d'entrée: de 4 à 6 kΩ
Impédance de sortie: de 4 à 6 kΩ
Résistance d'isolation: 100MΩ, 100VDC
Surcharge admissible: 3 fois la pression statique maximale (pression statique maximale ≤ 40 kPa)
1.5 fois la pression statique maximale (40 kPa < pression statique maximale ≤ 350 kPa)
conditions"
Moyen de mesure: Air
Température moyenne: (25±1) °C
Température ambiante: (25±1) °C
Vibration: 0,1 g (environ 1 m/s)
Humidité: (50%±10%) RH
Énergie électrique: (5 ± 0,005) V CC
Il n'est utilisé que comme condition d'essai de référence pour les paramètres de base suivants:
Sles spécifications:
| Plage de mesure | - 100 kPa à 0 kPa... 350 kPa |
| Forme d'emballage | Le système de détection de la pollution |
| Température de fonctionnement | 0°C à 40°C |
| Plage de température de fonctionnement | -30°C à +100°C |
