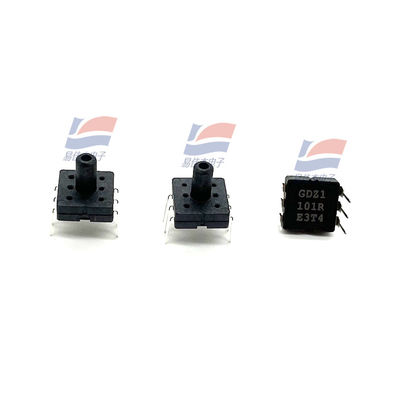

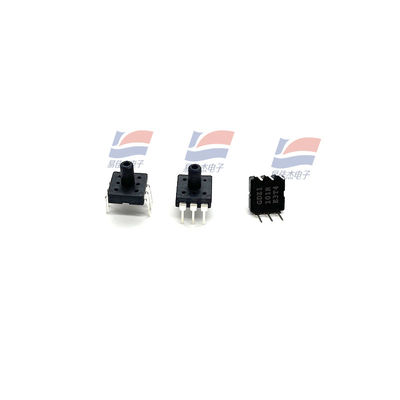

YJJ XGZP168 Sortie du détecteur barométrique de micro pression MV différentiel pour le ventilateur à filtre à air SOP6

Description du produit:

XGZP168 Sortie du détecteur barométrique de micro-pression MV différentiel pour le ventilateur à filtre à air SOP6

Caractéristiques:

L'écart de mesure est de - 100 kPa à 0 kPa... 1000 kPa

Technologie MEMS

Formule de pression de jauge

Formulaire d'emballage SOP ou DIP

Convient pour les gaz non corrosifs

Plage de température de fonctionnement: de 30°C à +100°C

La chambre de pression de la puce est sous pression

La direction des broches peut être sélectionnée

Performance électrique

Énergie électrique: ≤15VDC ou ≤3,0mA DC

Impédance d'entrée:4kQ à 6kQ

Impédance de sortie:4k2 à 6kQ

Résistance à l'isolation: 100MQ, 100VDC

Surcharge admissible: Surcharge admissible:3 fois l'échelle complète (plage de pression ≤ 40 kPa)

2 fois l'échelle complète (40 kPa < gamme de pression ≤ 200 kpa)

1.5 fois l'échelle complète (200 kPa < gamme de pression ≤ 1000 kPa)

Puce sensible à la pression: matériau en silicium

Fil de plomb: fil d'or

Carcasse d'encapsulation: matériau PPS

Pin: cuivre plaqué d'argent

Poids net: environ 0,4 gramme

"Performance électrique"

Énergie électrique: ≤ 15 V CC ou ≤ 3,0 mA DC

Impédance d'entrée: de 4 à 6 kΩ

Impédance de sortie: de 4 à 6 kΩ

Résistance d'isolation: 100MΩ, 100VDC

Surcharge admissible: 3 fois la pression statique maximale (pression statique maximale ≤ 40 kPa)

1.5 fois la pression statique maximale (40 kPa < pression statique maximale ≤ 350 kPa)

conditions"

Moyen de mesure: Air

Température moyenne: (25±1) °C

Température ambiante: (25±1) °C

Vibration: 0,1 g (environ 1 m/s)

Humidité: (50%±10%) RH

Énergie électrique: (5 ± 0,005) V CC

Il n'est utilisé que comme condition d'essai de référence pour les paramètres de base suivants:

Sles spécifications:
