Détails sur le produit:
|
| Énergie: | Pour les appareils à courant continu, la valeur de l'indicateur d'alimentation doit être égale ou su | Impédance d'entrée: | 4kQ à 6k2 |
|---|---|---|---|
| Impédance de sortie: | 4kQ à 6kΩ | Résistance à l'isolation: | 100 m 2,100 VDC |
| Surcharge admissible: | 3 fois la pleine échelle | Plage de température de fonctionnement: | -30°C à +100°C |
| Mettre en évidence: | Capteur de pression d'impédance de sortie de 6kΩ,Capteur de pression de capacité de surcharge 3x,Capteur de pression des gaz non corrosifs |
||
Description du produit:

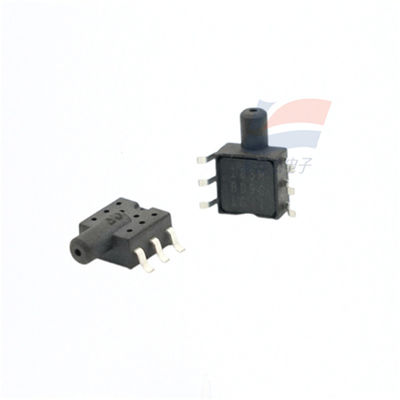

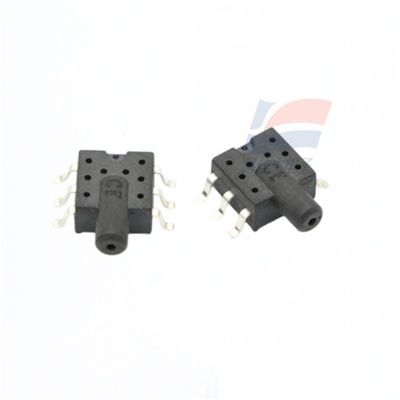

Le capteur de pression XGZP185 convient aux gaz non corrosifs avec une plage sélectionnable
Caractéristiques:
L'élément piezoresistif sensible à la pression XGZP185 est un capteur de pression adapté à des domaines tels que la biomédecine et l'électronique automobile.Son composant principal est une puce piézorésistive en silicium sensible à la pression traitée par la technologie MEMSCette puce sensible à la pression est constituée d'une membrane élastique et de quatre résistances intégrées à la membrane.Lorsque la pression agit sur la membrane élastique, le pont générera un signal de sortie de tension linéairement proportionnel à la pression appliquée.
Le composant sensible à la pression XGZP183 est un composant OEM emballé dans la forme standard SOP6, ce qui est pratique pour les utilisateurs d'utiliser le montage de surface.qui peut empêcher efficacement l'humidité et la vapeur d'huile.
Il présente une excellente linéarité, une répétabilité et une stabilité, une sensibilité élevée et est pratique pour les utilisateurs pour déboguer et compenser la dérive de sortie et de température.
Performance structurelle
Puce sensible à la pression: matériau en silicium
Fil de plomb: fil d'or
Enveloppe de l'emballage: Matériau PPS
Pins: plaqués or
Adhésif de protection: caoutchouc de silicone contenant du fluor
Performance électrique
L'alimentation électrique: ≤15VDC ou ≤3,0mADC
Impédance d'entrée:4kQ à 6k2
Impédance de sortie:4kQ à 6kQ
Résistance à l'isolation: 100 m · 100 VDC
Surcharge admissible: 15 fois la pleine échelle
L'écart de mesure est de - 100 kPa à 0 kPa... 1000 kPa
Technologie MEMS
Formule de pression de jauge
Formulaire d'emballage SOP
Convient pour les gaz non corrosifs
Plage de température de fonctionnement: de 30°C à +100°C
La chambre de pression de la puce est sous pression
La direction des broches peut être sélectionnée
Performance électrique
Énergie électrique: ≤15VDC ou ≤3,0mA DC
Impédance d'entrée:4kQ à 6k2
Impédance de sortie:4kQ à 6kΩ
Résistance à l'isolation: 100 m 2,100 VDC
Surcharge admissible:3 fois l'échelle complète (plage de pression ≤ 40 kPa) 2 fois l'échelle complète (40 kPa < plage de pression ≤ 200 kPa)
1.5 fois l'échelle complète (200 kPa < gamme de pression ≤ 1000 kPa)
Sles spécifications:
| Plage de mesure | - 100 kPa à 0 kPa... 1000 kPa |
| Forme d'emballage | Le système de détection de la pollution |
| Température de fonctionnement | 0°C à 40°C |
| Plage de température de fonctionnement | -30°C à +100°C |
