Détails sur le produit:
|
| Mesure du milieu: | L'air | Température moyenne: | (25 ± 1) °C |
|---|---|---|---|
| Température ambiante: | (25 ± 1) °C | Vibration: | 0.1g ((1m/s 2) Maximum |
| Humidité: | (50%±10%) RH | Énergie: | (5 ± 0,005) V DC |
| Mettre en évidence: | Capteur barométrique de pression différentielle de température ambiante,capteur barométrique de pression différentielle de ventilateur MV |
||
Description du produit:

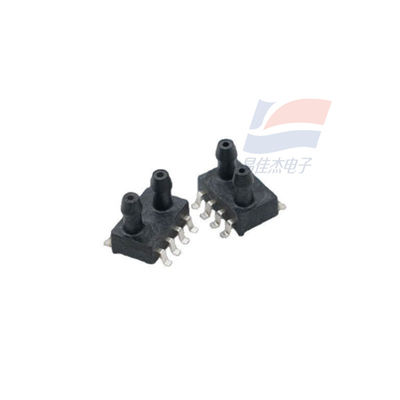

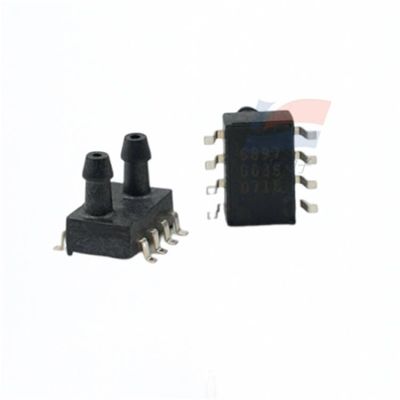

XGZP190 Capteur barométrique de pression différentielle Ventilateur à filtre à air différentiel MV SOP8
Caractéristiques:
L'écart de mesure est de - 100 kPa à 0 kPa... 1 kPa... 200 kPa
Technologie MEMS
Forme de différentiel de pression ou de jauge de pression
Formulaire d'emballage SOP, structure anti-gouttes de la buse d'air
Elle est applicable aux gaz non corrosifs.
Plage de température de fonctionnement: -30°C à +100°C
La direction des broches peut être sélectionnée
"Camp d'application"
Domaines médicaux tels que les ventilateurs, les spiromètres et les dispositifs de traitement de l'apnée du sommeil
Détection du débit d'air, chauffage, ventilation et climatisation, équipements pneumatiques, interrupteurs de pression et autres domaines industriels
Science biologique, petits appareils électroménagers, électronique grand public, équipements sportifs et de conditionnement physique, équipements de lutte contre les incendies, Internet des objets et autres domaines
Vue d'ensemble du produit
L'élément sensible à la pression piézorésistive XGZP190 est un capteur de pression adapté à des domaines tels que la biomédecine et l'électronique automobile.
Il s'agit d'une puce piézorésistive en silicium sensible à la pression traitée par la technologie MEMS.
Il est composé de quatre résistances. Les quatre varistors forment la structure du pont de Wheatstone.
Un signal de sortie de tension avec une relation proportionnelle linéaire de la pression appliquée.
Le composant sensible à la pression XGZP190 est un composant OEM emballé dans le formulaire standard SOP8, ce qui est pratique pour les utilisateurs d'adopter le montage de surface et le gaz
La bouche est conçue avec un crochet, ce qui empêche efficacement le tuyau de tomber sous pression.
Il présente une excellente linéarité, une répétabilité et une stabilité, une sensibilité élevée et est pratique pour les utilisateurs pour déboguer et compenser la dérive de sortie et de température.
Performance structurelle
Puce sensible à la pression: matériau en silicium
Fil de plomb: fil d'or
Carcasse d'encapsulation: matériau PPS
Pin: cuivre plaqué d'argent
Poids net: environ 0,4 gramme
"Performance électrique"
Énergie électrique: ≤ 15 V CC ou ≤ 3,0 mA DC
Impédance d'entrée: de 4 à 6 kΩ
Impédance de sortie: de 4 à 6 kΩ
Résistance d'isolation: 100MΩ, 100VDC
Surcharge admissible: 3 fois la pression statique maximale (pression statique maximale ≤ 40 kPa)
1.5 fois la pression statique maximale (40 kPa < pression statique maximale ≤ 200 kPa)
La pression maximale de surcharge à l'extrémité de basse pression de P2:250 KPA
Moyen de mesure: Air
Température moyenne: (25±1) °C
Température ambiante: (25±1) °C
Vibration: 0,1 g (environ 1 m/s)
Humidité: (50%±10%) RH
Énergie électrique: (5 ± 0,005) V CC
Sles spécifications:
| Plage de mesure | - 100 kPa à 0 kPa... 1 kPa... 200 kPa |
| Forme d'emballage | Le système de détection de la pollution |
| Température de fonctionnement | 0°C à 40°C |
| Plage de température de fonctionnement | -30°C à +100°C |
