Description du produit:
Le capteur de pression XGZP192 avec une plage de pression de 0 à 10, 50, 100 et 200 kPa est utilisé dans les domaines de l'Internet des objets tels que la maison intelligente
Caractéristiques :
La plage de mesure est de 0-10, 50, 100 et 200 kPa
Technologie MEMS
Type de pression manométrique
Signal de sortie analogique standard
Compensation de température
L'embout d'air est équipé d'une structure anti-déboîtement
Diverses plages de pression et sorties peuvent être personnalisées
"Domaine d'application"
Dispositifs hémostatiques, ventilateurs, générateurs d'oxygène, moniteurs et autres domaines médicaux
Le domaine des équipements de sport et de fitness tels que les masseurs, les fauteuils de massage et les matelas pneumatiques
Les domaines de l'Internet des objets tels que la protection incendie intelligente et la maison intelligente
Manomètres, composants pneumatiques et autres domaines de contrôle industriel
Aperçu du produit
Le capteur de pression XGZP192 est applicable à des domaines tels que la biomédecine, le contrôle industriel et l'Internet des objets. Son composant principal est un dispositif MEMS
Puces piézorésistives en silicium sensibles à la pression traitées par la technologie. Cette puce sensible à la pression est constituée d'une membrane élastique et de quatre résistances intégrées sur la membrane.
Quatre varistances forment la structure du pont de Wheatstone. Lorsque la pression agit sur la membrane élastique, le pont générera une ligne qui correspond à la pression appliquée
Signal de sortie de tension avec une relation proportionnelle. Le circuit intégré a calibré les paramètres du capteur tels que la sortie du point zéro, la sortie pleine échelle et la dérive de température
Et une compensation sont fournies pour générer un signal de sortie de tension standard de haute précision avec la tension d'alimentation comme référence.

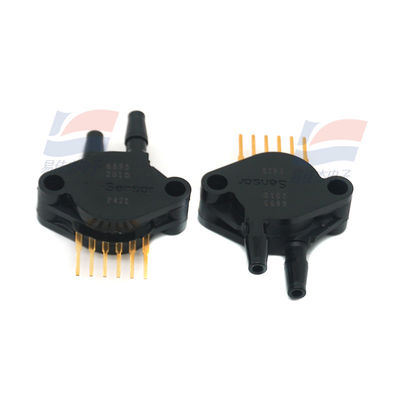

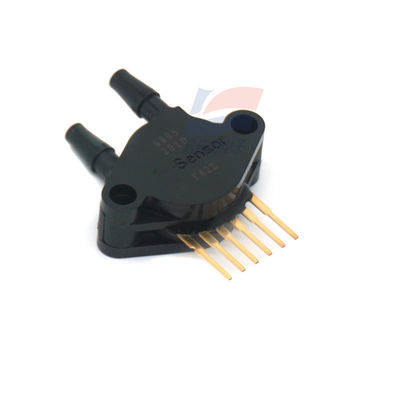

Le capteur de pression XGZP192 est conditionné sous une forme enfichable DIP standard, ce qui est pratique pour les utilisateurs à installer. La conception de l'embout d'entrée d'air avec un crochet peut
Empêcher le dispositif de pressurisation de tomber en raison d'une pression excessive.
Le milieu de mesure du capteur de pression XGZP192 est limité aux gaz non corrosifs tels que l'air. Pour les pressions autres que les gaz non corrosifs
Pour les milieux, n'hésitez pas à vous renseigner.
"Performance structurelle"
Puce sensible à la pression : matériau en silicium
Fil de connexion : fil d'or
Matériau de la coque : matériau PPS
Surcharge admissible : 3 fois la pleine échelle (plage de pression ≤50kPa)
2 fois la pleine échelle (50kPa< plage de pression ≤200 kpa)
Xgzp192_fiche technique _Chinois _V1.3
Un cinquième
La perfection se révèle sous pression
Xgzp192_fiche technique _Chinois _V1.3 2/5
Milieu de mesure : Air
Température du milieu : (25 ± 1) ℃
Température ambiante : (25 ± 1) ℃
Vibration : 0,1 g (1 m/s ²) Max
Humidité : (50 % ± 10 %) HR
Alimentation : (10 ± 0,005) VCC
Il est uniquement utilisé comme condition de test de référence pour les paramètres de base suivants
Spécifications:
| Tension d'alimentation |
2,5 à 5,5 volts |
| Température de fonctionnement |
-40 à 150 ℃ |
| PSRR |
60 dB |
| Charge de courant de sortie |
5 mA |
