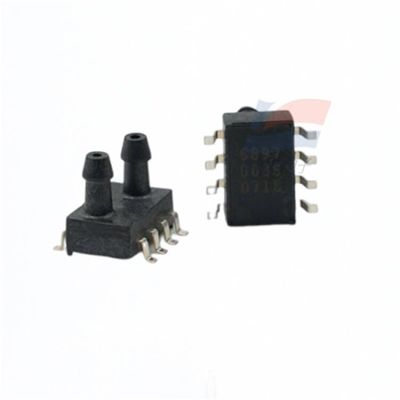

YJJ XGZP193-200kPa Capteur de pression de jauge a été calibré avec une buse de prise d'air latérale compensée par la température

Description du produit:

Le capteur de pression manométrique XGZP193-200kPa a été calibré avec une buse d'entrée d'air latérale compensée en température

Caractéristiques :

Plage de mesure : 0 kPa à 100 kPa... 700 kPa

Technologie MEMS

Forme de pression absolue

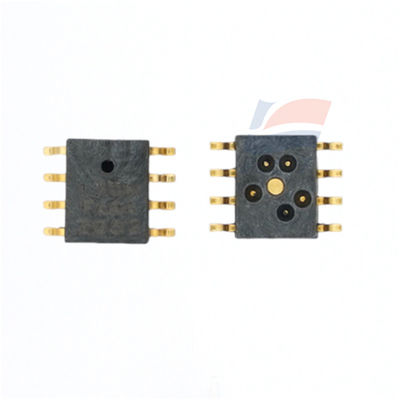

Forme d'emballage SOP, traitement de remplissage de colle

Il convient aux gaz ou liquides non corrosifs et non conducteurs

Plage de température de fonctionnement : -30 °C à +100 °C

Petite taille

Performance électrique

Alimentation : ≤15 VCC ou ≤3,0 mA CC

Impédance d'entrée : 4 kΩ à 6 kΩ

Impédance de sortie : 4 kΩ à 6 kΩ

Résistance d'isolement : 100 mΩ · 100 VCC

Surcharge admissible : 1,5 fois la pleine échelle

Pression d'éclatement : ≥2 fois la pleine échelle

Le capteur de pression XGZP193 est applicable à des domaines tels que la biomédecine, le contrôle industriel et l'Internet des objets. Son composant principal est un dispositif MEMS

Puces piézorésistives en silicium traitées par la technologie. Cette puce sensible à la pression est constituée d'une membrane élastique et de quatre résistances intégrées sur la membrane.

Quatre varistances forment la structure du pont de Wheatstone. Lorsque la pression agit sur la membrane élastique, le pont générera une ligne qui correspond à la pression appliquée

Signal de sortie de tension avec une relation proportionnelle. Le circuit intégré a calibré les paramètres du capteur tels que la sortie du point zéro, la sortie pleine échelle et la dérive de température

Et une compensation est fournie pour générer un signal de sortie de tension standard de haute précision avec la tension d'alimentation comme référence.

Le capteur de pression XGZP193 est conditionné sous une forme enfichable DIP standard, ce qui est pratique pour l'installation par les utilisateurs. La conception de la buse d'entrée d'air avec un crochet peut

Empêcher le dispositif de pressurisation de tomber en raison d'une pression excessive.

Le milieu de mesure du capteur de pression XGZP193 est limité aux gaz non corrosifs tels que l'air. Pour les pressions autres que les gaz non corrosifs

Pour les milieux, n'hésitez pas à vous renseigner.

"Performance structurelle"

Puce sensible à la pression : matériau silicium

Fil conducteur : fil d'or

Matériau de la coque : matériau PPS

Surcharge admissible : 3 fois la pleine échelle (plage de pression ≤50 kPa)

2 fois la pleine échelle (50 kPa< plage de pression ≤200 kPa)

Xgzp193_fiche technique_Chinois_V1.3

Un cinquième

La perfection se révèle sous pression

Xgzp192_fiche technique_Chinois_V1.3 2/5

Milieu de mesure : Air

Température du milieu : (25 ± 1) °C

Température ambiante : (25 ± 1) °C

Vibration : 0,1 g (1 m/s ²) Max

Humidité : (50 % ± 10 %) HR

Alimentation : (10 ± 0,005) VCC

Il est uniquement utilisé comme condition de test de référence pour les paramètres de base suivants

Spécifications:
