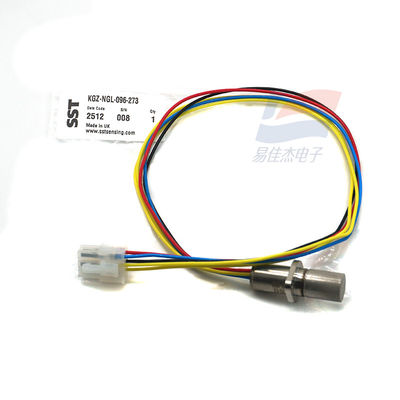

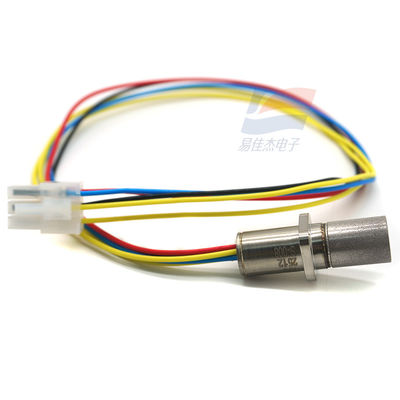

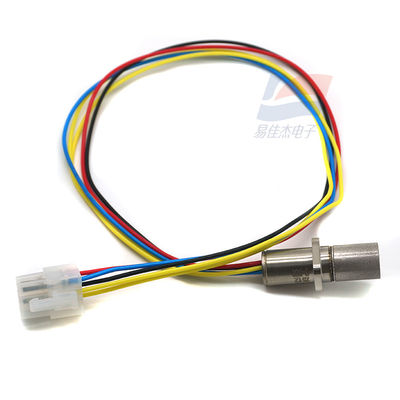

KGZ-NGL-096-273 Capteur d'oxygène à zircone Surveillance de l'oxygène aérospatiale Fours industriels à haute température

                                                  KGZ-NGL-096-273 Capteur d'oxygène en zircone

1. Aperçu :

• Un capteur d'oxygène en zircone monté sur bride de SST, basé au Royaume-Uni, conçu pour les chambres d'échantillonnage. Préféré par les clients de l'aérospatiale et les applications nécessitant des opérations à haute température et à haute pression.

2. Conditions de fonctionnement :

• Tension de fonctionnement : 4,35 VCC ± 0,1 VCC (1,85 A)
• Tension de veille : 2 VCC (0,85 A)
• Température de gaz admissible : -100 °C à +250 °C
• Débit de gaz : 0–10 m/s

3. Caractéristiques électriques :

• Impédance de la pompe à 700 °C :<6 kΩ
• Signal de sortie : Plage de mesure de la pression partielle d'oxygène : 2 mbar–3 bar, précision : ≤5 mbar
• Conception sans étalonnage : Aucun gaz de référence requis ; étalonnage simple en un point possible dans n'importe quel gaz connu (y compris l'air frais).

4. Caractéristiques de température :

• Température de fonctionnement interne : 700 °C
• Temps de préchauffage recommandé : 60–100 secondes avant le fonctionnement du capteur
• Temps de stabilité de la sortie : Se stabilise en moins de 180 secondes après le démarrage

5. Caractéristiques mécaniques :

• Accélération admissible répétée : 5 g
• Accélération admissible accidentelle : 30 g

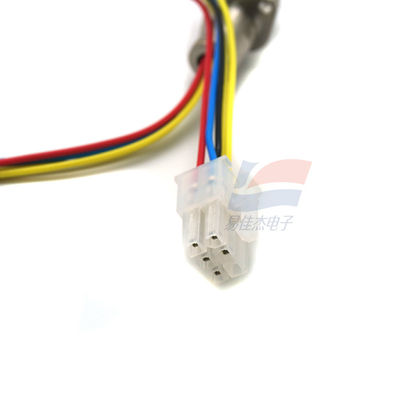

• Terminaison : Câble de 0,4 m avec connecteur Molex

6. Autres caractéristiques :

• Temps de réponse (T90) :<4 secondes
• Technologie de mesure : Système de mesure en boucle fermée. Le capteur génère un signal de « battement de cœur » pendant la surveillance continue du niveau d'O₂, fournissant des avertissements de défauts immédiats.
• Durée de vie : Jusqu'à 10 ans (selon l'application), utilisant une technologie de cellule de capteur non épuisable.

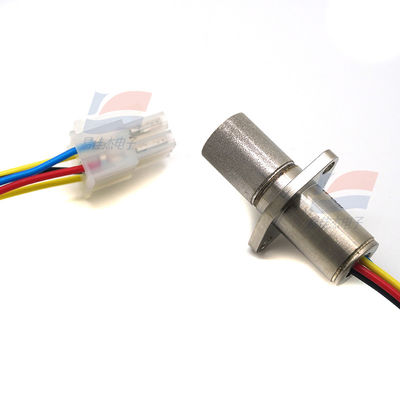

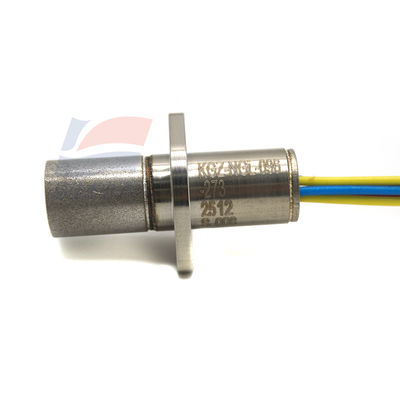

• Structure : Élément de détection en zircone (ZrO₂), construction entièrement en acier inoxydable, monté sur bride, borne à broche.
• Adaptabilité environnementale : Fonctionne dans des environnements à haute température, humides et pressurisés. Sa structure robuste permet une utilisation dans des conditions difficiles, sans qu'il soit nécessaire de remplacer l'électronique à la fin de la durée de vie du capteur.

Applications :

• Surveillance de l'oxygène dans l'aérospatiale
• Fours industriels à haute température
• Systèmes d'optimisation du rendement de la combustion
• Détection de l'environnement des récipients sous pression
