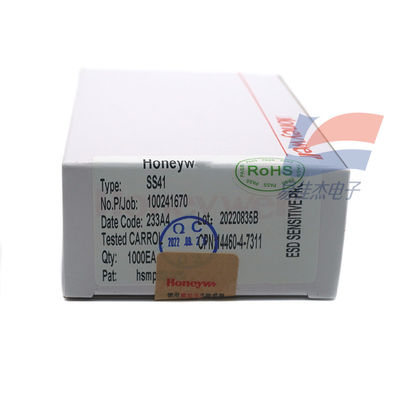

Le capteur de position numérique à effet de Hall bipolaire de la série YJJ SS41 est utilisé dans le domaine de l'automatisation industrielle

Description du produit:

Le capteur de position numérique à effet Hall bipolaire de la série SS41 est utilisé dans le domaine de l'automatisation industrielle

Caractéristiques :

Les capteurs à effet Hall bipolaires de la série SS41 peuvent répondre à l'alternance des pôles sud et nord.

Le régulateur intégré peut fonctionner de manière stable dans la plage de tension d'alimentation de 4,5 Vdc à 24 Vdc, et le circuit interne peut empêcher le capteur d'être endommagé lorsque la polarité de la tension d'alimentation est accidentellement inversée. Le capteur à effet Hall bipolaire de la série SS41 est un élément à effet Hall numérique de petite taille et multifonctionnel qui fonctionne grâce au champ magnétique d'un aimant permanent ou d'un électroaimant. La tension de sortie de ce collecteur à drain ouvert peut être facilement connectée à divers circuits électroniques.

Caractéristiques du produit :

1. Petite taille ;

2. Protection contre l'inversion de polarité de l'alimentation ;

3. Sortie à drain de courant

4. Caractéristiques magnétiques sensibles ;

5. Vitesse de fonctionnement : 0 kHz à plus de 100 kHz.

Le capteur magnétorésistif (MR) de Honeywell est le capteur magnétique à semi-conducteurs à faible champ magnétique le plus sensible du marché, qui peut être utilisé pour mesurer la direction et l'amplitude du champ magnétique de 70 mG (7 nT) à 6 G (0,6 mT). Le capteur magnétorésistif de Honeywell peut déterminer les changements du champ magnétique terrestre causés par la présence d'objets ferromagnétiques ou la position d'objets ferromagnétiques dans le champ magnétique terrestre. Une bande passante élevée peut être utilisée pour détecter les véhicules en mouvement rapide et autres objets contenant du fer. Ces capteurs adoptent une conception sans contact, et la distance de fonctionnement dépend de la masse ferromagnétique mesurée.

Les séries de produits de capteurs magnétiques à effet Hall de Honeywell jouent un rôle important dans de multiples domaines tels que l'automatisation industrielle, l'électronique automobile et les équipements médicaux. Ce qui suit est un aperçu détaillé de cette série de produits

En tant que leader de la technologie des capteurs, la série de produits de capteurs magnétiques à effet Hall de Honeywell adopte le principe avancé de l'effet Hall, détectant des paramètres tels que la position, la vitesse et la direction d'un objet en mesurant les changements du champ magnétique. Ces capteurs se caractérisent par une haute précision, une haute sensibilité, une faible consommation d'énergie et une fiabilité stable, et sont capables de répondre aux exigences de divers scénarios d'application complexes.

Ii. Principales caractéristiques

Mesure de haute précision

Les capteurs magnétiques à effet Hall de Honeywell peuvent mesurer avec précision les changements du champ magnétique, réalisant ainsi une détection précise de la position des objets. Cette caractéristique de mesure de haute précision confère aux capteurs des avantages significatifs dans les systèmes de positionnement, de navigation et de contrôle de l'automatisation industrielle.

Haute sensibilité

Cette série de capteurs a une sensibilité extrêmement élevée et est capable de détecter de faibles changements du champ magnétique. Cette caractéristique permet au capteur de bien fonctionner dans des aspects tels que les capteurs de vitesse et les capteurs de position dans l'électronique automobile, reflétant avec précision l'état de mouvement du véhicule.

Faible consommation d'énergie

Les capteurs magnétiques à effet Hall de Honeywell adoptent une conception à faible consommation d'énergie et peuvent maintenir des performances stables lors d'une utilisation à long terme. Cette caractéristique de faible consommation d'énergie confère au capteur de larges perspectives d'application dans les appareils portables, les appareils mobiles et autres domaines.

Stable et fiable

Cette série de capteurs est fabriquée avec des matériaux et des procédés avancés, offrant une excellente stabilité et fiabilité. Même dans des environnements de travail difficiles, le capteur peut maintenir des performances stables pour assurer le fonctionnement normal du système.

Trois, classification des produits

Les séries de produits de capteurs magnétiques à effet Hall de Honeywell comprennent différents types pour répondre aux besoins de différents scénarios d'application. Les principales classifications sont les suivantes :

Capteur Hall unipolaire

Il convient à la détection de la direction et de l'intensité du champ magnétique et est souvent utilisé pour la sortie de commutation.

Capteur Hall bipolaire

Il peut détecter la direction et la polarité du champ magnétique et convient aux scénarios d'application où la direction du champ magnétique doit être distinguée.

Capteur Hall de pôle

Il peut répondre aux changements de champ magnétique dans n'importe quelle direction et convient aux scénarios d'application où les changements de champ magnétique doivent être détectés mais où les directions n'ont pas besoin d'être distinguées.

Capteur Hall linéaire

Il peut émettre un signal analogique proportionnel à l'intensité du champ magnétique et convient aux scénarios d'application qui nécessitent une mesure précise de l'intensité du champ magnétique.

Capteur Hall de verrouillage

Il a une fonction de maintien magnétique. Lorsque le champ magnétique disparaît, le capteur peut toujours conserver son état d'origine, ce qui le rend adapté aux scénarios d'application qui nécessitent une mémoire de l'état du champ magnétique.

Iv. Domaines d'application

Les séries de produits de capteurs magnétiques à effet Hall de Honeywell sont largement utilisées dans les domaines suivants :

Automatisation industrielle : Dans le domaine de l'automatisation industrielle, les capteurs magnétiques à effet Hall sont largement utilisés dans les systèmes de positionnement, de navigation et de contrôle, tels que les robots et les machines-outils CNC.

Électronique automobile : Dans le domaine de l'électronique automobile, les capteurs magnétiques à effet Hall sont utilisés dans les capteurs de vitesse, les capteurs de position et d'autres aspects, ce qui peut refléter avec précision l'état de mouvement du véhicule et améliorer la sécurité de conduite.

Équipement médical : Dans les équipements médicaux, les capteurs magnétiques à effet Hall sont utilisés dans les dispositifs médicaux portables (tels que les pompes de dialyse rénale, les équipements de traitement du sang et les pompes à perfusion) pour surveiller et contrôler l'état de fonctionnement de l'équipement.

Électronique grand public : Dans le domaine de l'électronique grand public, les capteurs magnétiques à effet Hall sont utilisés dans les capteurs magnétiques d'appareils tels que les smartphones et les tablettes pour réaliser des fonctions telles que la rotation de l'écran et la boussole.

Spécifications:
