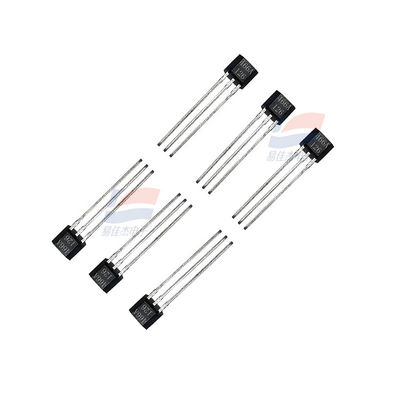

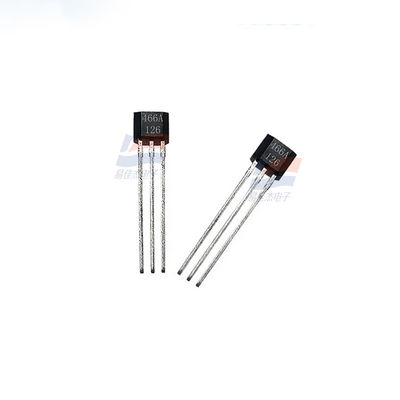

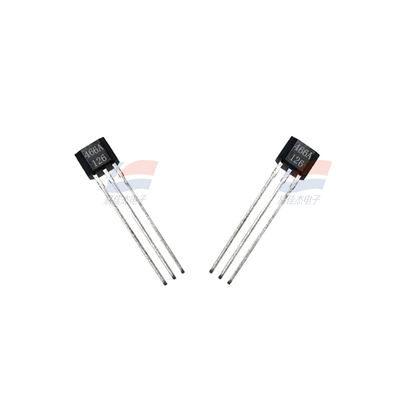

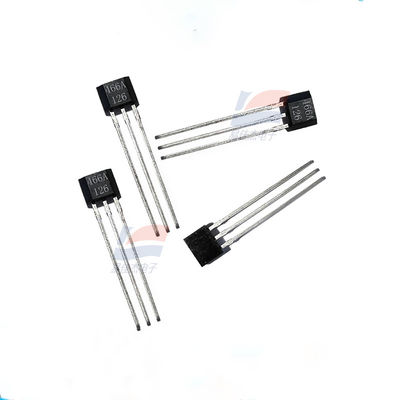

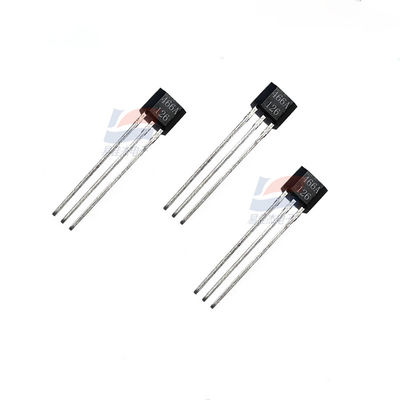

YJJ SS466A Bipolar Latch Hall IC pour la détection de contrôle moteur à haut point d'action

Description du produit:

SS466A Hall IC à verrouillage bipolaire Point d'action élevé Détection de contrôle moteur

Caractéristiques :

Les circuits intégrés de capteurs de position à verrouillage des séries SS400 et SS500 sont des circuits intégrés de capteurs à effet Hall numériques unipolaires avec des forces de champ magnétique faibles, moyennes et élevées. Style TO-92 plat, boîtier SOT-89B. Le circuit intégré de capteur numérique à sortie de drain de courant SS400 est un petit capteur numérique à effet Hall à usage général. Il fonctionne grâce au champ magnétique fourni par un aimant permanent ou un électroaimant, et est utilisé pour répondre aux pôles magnétiques nord et sud alternés ou uniquement au pôle sud. Des aimants à verrouillage bipolaire et des aimants unipolaires sont disponibles pour la sélection.

La fonction de réglage de la bande interdite permet d'assurer un fonctionnement stable dans la plage de tension d'alimentation de 3,8 Vdc à 30 Vdc. Ces capteurs peuvent atteindre une sortie de courant continue de 20 mA et peuvent fonctionner en cycle à un courant allant jusqu'à 50 mA. Sa capacité à fonctionner à une tension de 3,8 V peut être utilisée dans de nombreuses applications potentielles à basse tension.

La sortie de drain de courant à collecteur ouvert numérique peut être facilement connectée et utilisée avec divers circuits électroniques.

Pour fournir des produits fiables et maintenir une qualité constante, la série SS400 a été testée à la fois à 25 °C [75 °F] et à 125 °C [257 °F]. Tous les produits du catalogue de cette série peuvent fonctionner à une température de 150 °C [302 °F].

Pour la flexibilité de conception, les broches et les options d'emballage suivantes sont fournies :

Broches droites, 14,99 mm [0,59 pouce] de longueur, emballées en vrac ou dans des boîtes enroulables

Broches droites, 18,7 mm [0,735 pouce] de long, emballage en vrac

Broches formées, 14,99 mm [0,59 pouce] de longueur, emballées en vrac ou en boîtes enroulables

Application potentielle

Industrie

Détection de débit haute fréquence dans les systèmes CVC, les compteurs d'eau, les compteurs de carburant et les compteurs de gaz

Détection inviolable dans les compteurs d'eau, les compteurs d'électricité et les compteurs de gaz

Détection du niveau de liquide

Détection de la vitesse du moteur

Détection de position dans le cylindre

Le capteur magnétorésistif (MR) de Honeywell est le capteur magnétique à semi-conducteurs à faible champ magnétique le plus sensible du marché, qui peut être utilisé pour mesurer la direction et l'amplitude du champ magnétique de 70 mG (7 nT) à 6 G (0,6 mT). Le capteur magnétorésistif de Honeywell peut déterminer les changements du champ magnétique terrestre causés par la présence d'objets ferromagnétiques ou la position d'objets ferromagnétiques dans le champ magnétique terrestre. Une bande passante élevée peut être utilisée pour détecter les véhicules en mouvement rapide et autres objets contenant du fer. Ces capteurs adoptent une conception sans contact, et la distance de fonctionnement dépend de la masse ferromagnétique mesurée.

Les séries de produits de capteurs magnétiques à effet Hall de Honeywell jouent un rôle important dans de multiples domaines tels que l'automatisation industrielle, l'électronique automobile et les équipements médicaux. Ce qui suit est un aperçu détaillé de cette série de produits :

I. Aperçu de la série de produits

En tant que leader de la technologie des capteurs, la série de produits de capteurs magnétiques à effet Hall de Honeywell adopte le principe avancé de l'effet Hall, détectant des paramètres tels que la position, la vitesse et la direction d'un objet en mesurant les changements du champ magnétique. Ces capteurs se caractérisent par une haute précision, une haute sensibilité, une faible consommation d'énergie et une fiabilité stable, et sont capables de répondre aux exigences de divers scénarios d'application complexes.

II. Principales caractéristiques

Mesure de haute précision

Les capteurs magnétiques à effet Hall de Honeywell peuvent mesurer avec précision les changements du champ magnétique, réalisant ainsi une détection précise de la position des objets. Cette caractéristique de mesure de haute précision donne au capteur un avantage significatif dans les systèmes de positionnement, de navigation et de contrôle dans l'automatisation industrielle.

Spécifications:
