YJJ SS551AT SS351AT SS451A Capteurs de position numériques à effet Hall à gamme complète, type de boîtier CI SOT-89B

Description du produit:

SS551AT SS351AT SS451A Capteurs de position numériques à effet Hall à gamme complète

Caractéristiques :

Le circuit intégré de capteur de position numérique à effet Hall SS551AT, polarité complète, faible sensibilité, SOT-89B, 1000 unités/ruban et bobine en poche.

La série SS551AT de circuits intégrés de capteurs à effet Hall bipolaires à faible coût adopte un boîtier à montage en surface et comprend des circuits intégrés d'équilibre thermique sur toute la plage de température. Les réponses magnétiques bipolaires alternent entre le pôle Nord et le pôle Sud.

Le stabilisateur de tension intégré peut fournir un fonctionnement très stable dans la plage de tension d'alimentation de 4,5 Vcc à 24 Vcc. Le circuit interne peut empêcher d'endommager le capteur et éviter l'inversion inattendue de la polarité de la tension d'alimentation. La série SS50AT de capteurs à effet Hall bipolaires à faible coût sont de petits dispositifs numériques à effet Hall multifonctionnels actionnés par les champs magnétiques d'aimants permanents ou d'électroaimants. La tension de sortie du drain ouvert du collecteur peut être facilement connectée à divers circuits électroniques.

Remarque : Les circuits intégrés offrent une excellente stabilité et précision de la température dans des conceptions robustes. La plage de température de fonctionnement de ces capteurs Hall numériques est de -40 °C à 125 °C [-40 °F à 257 °F], ce qui les rend adaptés aux environnements commerciaux, grand public et industriels.

Spécifications techniques

Noms de série : SS351AT, SS451A, SS551AT

Type d'entraînement magnétique : tous pôles

La tension de sortie maximale est de 0,4 Vcc

Le courant de sortie est de 20 milliampères

Type de sortie : puits de courant

Température de stockage : -40 °C à 150 °C [-40 °F à 302 °F]

Point de libération -40 G typ. (-40 °C à 150 °C)

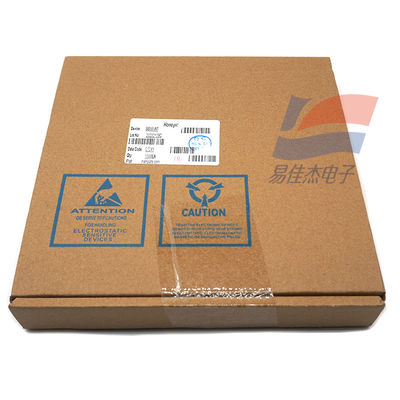

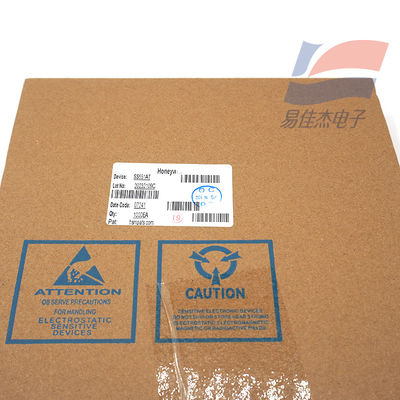

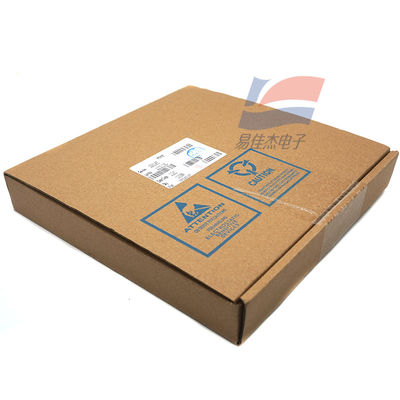

Type d'emballage : SOT-89B, rubans et bobines en poche, 1000 pièces par rouleau

Le temps de commutation a diminué (de 90 % à 10 %) jusqu'à 1,5 µs

Catégorie de produit : Circuit intégré de capteur de position numérique à effet Hall

Tension d'alimentation : 3 Vcc à 24 Vcc (-40 °C à 150 °C)

La valeur typique du courant d'alimentation est de 3,5 mA. (25 °C, 3 Vcc)

Le courant de fuite maximal est de 10 µA

Température de fonctionnement : -40 °C à 150 °C [-40 °F à 302 °F]

Point de fonctionnement : 85 G typ. (-40 °C à 150 °C)

Différencier 35 G typ. (-40 °C à 150 °C)

Le temps de commutation augmente (de 10 % à 90 %) jusqu'à 1,5 µs

Disponibilité mondiale

Fonction du produit

Microstructure : Boîtier plastique SOT-89B, bobines et bobines pour l'assemblage automatique

Lorsque l'efficacité énergétique n'est que de 4,5 Vcc, la consommation électrique maximale n'est que de 5 mA

Sortie d'absorption de courant numérique

Éléments magnétiques bipolaires pour les applications d'aimants annulaires

Capacité de courant de sortie élevée (20 mA)

Haute vitesse - La plage de fréquences de fonctionnement est de 0 kHz à plus de 100 kHz

La large plage de températures est de -40 °C à 125 °C [-40 °F à 257 °F]

Protection intégrée contre l'inversion de polarité

Application

Capteurs de vitesse et de tr/min

Commutation du moteur CC sans balais

Contrôle du moteur et du ventilateur

Codage magnétique

Compte-tours, camionnette de ramassage

Vitesse du disque optique, détection de la rotation de la bande

Détection de débit
