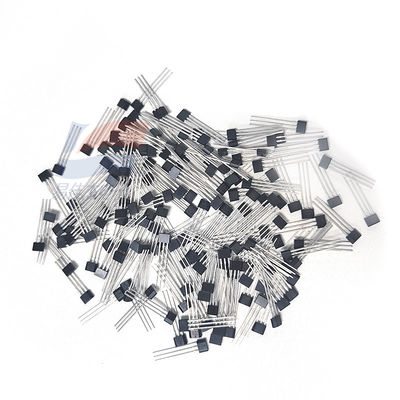

YJJ SS496B Capteur magnétique à effet Hall linéaire TO92 pour la détection de position industrielle

Description du produit:

Capteur magnétique à effet Hall linéaire YJJ SS496B TO92 pour la détection de position industrielle

Caractéristiques :

Capteurs à effet Hall linéaires proportionnels miniatures SS496B réduisant les coûts ; montage en surface

Le capteur MRL (Miniature Proportional Linear) de la série SS496B est un dispositif linéaire à effet Hall multifonctionnel qui peut être actionné par le champ magnétique d'un aimant permanent ou d'un électroaimant. La tension de sortie proportionnelle est définie par la tension d'alimentation. Elle varie proportionnellement à l'intensité du champ magnétique. Les circuits intégrés offrent une meilleure stabilité de température et une meilleure sensibilité. La résistance à film mince ajustée au laser sur la puce offre une haute précision (de zéro à 3 %, avec une sensibilité jusqu'à 3 %) et une compensation de température. Le coefficient de température positif de la sensibilité (typiquement + 0,02 % / C) compense le coefficient de température négatif de l'aimant à faible coût.

Les capteurs de la série SS496B offrent une détection MRL économique et ont des spécifications légèrement supérieures à celles des produits SS490. Le SS490B présente un courant d'entrée ou de sortie continu typique de 1,5 mA et fonctionne avec un courant d'alimentation de 7 mA à 5,0 V à 25 °C pour obtenir des performances prévisibles sur toute la plage de température. Les capteurs de la série SS490B présentent des tolérances de position zéro et de sensibilité qui varient avec la température.

Nom de la série : SS490

Le mode d'entraînement magnétique est linéaire

Tension de sortie : 0,2 V à VS-typique 0,2 V, 0,4 V à Vs-0,4 V (valeur minimale)

Le courant d'absorption de sortie minimum est de 0,6 mA, typiquement 1,5 mA lorsque Vs > 4,5 V

Le courant de fuite maximum est de 10 µA

Température de fonctionnement : -40 °C à 150 °C [-40 °F à 302 °F]

Type d'emballage : TO-92 type plat standard, en vrac, 1000 pièces par sac

Le temps de commutation augmente (de 10 % à 90 %) jusqu'à 1,5 µs

La sensibilité minimale est de 2,300, la typique est de 2,500 et la maximale est de 2,700 millivolts par gramme

Catégorie de produit : Capteur linéaire à effet Hall IC

La plage de tension d'alimentation va de 4,5 V à 10,5 V

Le courant d'alimentation est de 7,0 mA (valeur typique) à 5 Vcc

Le courant source de sortie minimum est de 1 mA, typiquement 1,5 mA lorsque Vs > 4,5 V

Type de sortie : à drain ou à source

Température de stockage : -40 °C à 165 °C [-40 °F à 329 °F]

Le temps de réponse est de 3 microsecondes

Le temps de commutation diminue (de 90 % à 10 %) jusqu'à 1,5 µs

Disponibilité mondiale

Caractéristiques du produit

Sortie linéaire et conception de circuit flexible

La conception IC à quatre Hall minimise l'influence des contraintes mécaniques

Répond aux Gauss positifs ou négatifs

Il utilise une efficacité énergétique de 7 mA à 5 Vcc

Absorption de courant unique ou sortie de courant

Le fonctionnement rail-à-rail peut fournir plus de signaux disponibles, permettant ainsi une plus grande précision

Le magnétisme compensé en température aide à fournir un fonctionnement stable dans une large plage de température de -40 °C à 150 °C [-40 °F à 302 °F]

Domaine d'application

Industrie

Induction de courant de base, utilisée pour la surveillance et la détection de charge de moteur

Capteurs de champ magnétique anti-effraction dans les compteurs intelligents à distance

Contrôle de pompe dans les équipements lourds et les appareils ménagers

Induction simple de déplacement linéaire ou angulaire

Détection de position du guidon/accélérateur dans les vélos et scooters électriques

Induction de courant dans les appareils électriques

Déclencheurs de réglage de vitesse dans les outils et équipements

Lecture de codes magnétiques dans les coffres-forts, les systèmes de sécurité et les systèmes de contrôle d'accès aux bâtiments

Médical : Détection de position dans les pompes à perfusion
