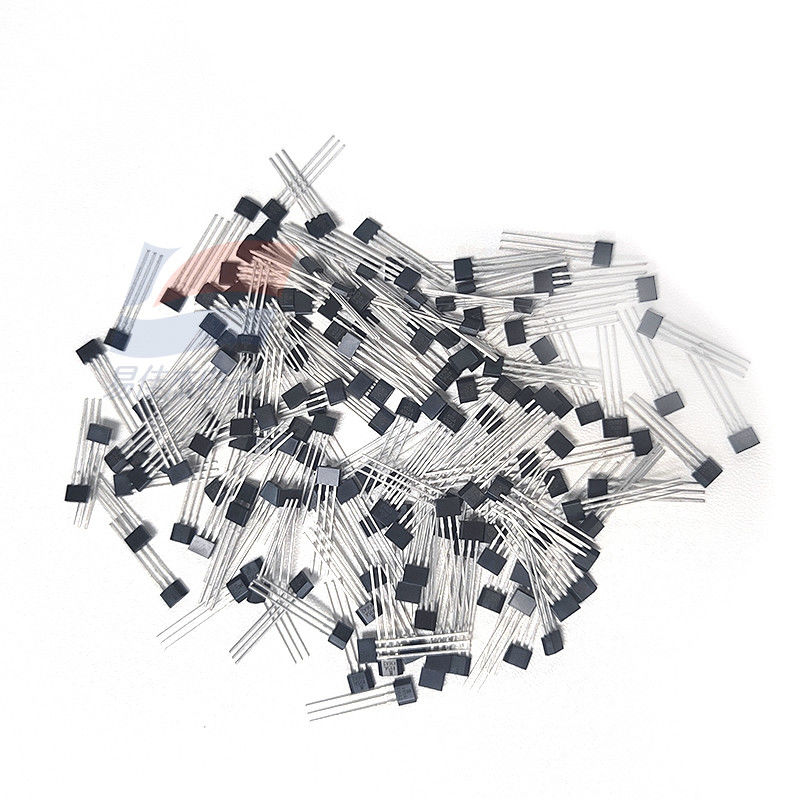

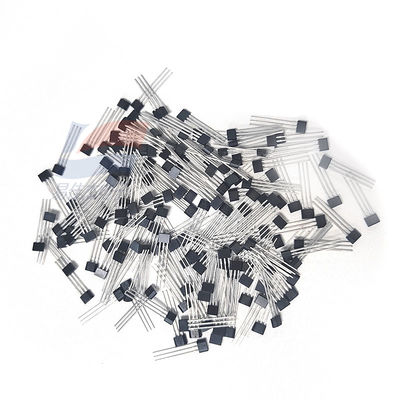

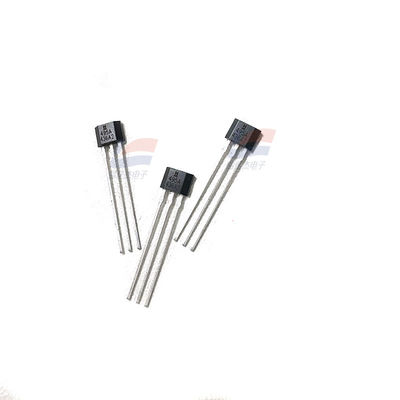

Le capteur à effet Hall linéaire YJJ SS496B est utilisé pour les vélos électriques

Description du produit:

Le capteur à effet Hall linéaire SS496B est utilisé pour les vélos électriques

Caractéristiques :

Capteurs à effet Hall linéaires proportionnels miniatures à faible coût de la série SS496B ; Montage en surface

La série SS496B MRL (Miniature Proportional Linear) est un dispositif à effet Hall linéaire multifonctionnel qui peut être actionné par le champ magnétique d'un aimant permanent ou d'un électroaimant. La tension de sortie proportionnelle est définie par la tension d'alimentation. Elle varie proportionnellement à l'intensité du champ magnétique. Les circuits intégrés offrent une plus grande stabilité et sensibilité en température. La résistance à couche mince réglée au laser sur la puce offre une grande précision (zéro à 3 %, avec une sensibilité allant jusqu'à 3 %) et une compensation de température. Le coefficient de température positif de la sensibilité (généralement + 0,02 % / °C) compense le coefficient de température négatif de l'aimant à faible coût.

Les capteurs de la série SS496B offrent une détection MRL rentable et ont des spécifications légèrement supérieures à celles des produits SS490. Le SS490B présente une entrée ou une sortie de traction typique continue de 1,5 mA et fonctionne avec un courant d'alimentation de 7 mA à 5,0 V à 25 °C pour obtenir des performances prévisibles sur toute la plage de températures. Les capteurs de la série SS490B présentent des tolérances de position zéro et de sensibilité, qui varient avec la température.

Nom de la série : SS490

Le mode d'entraînement magnétique est linéaire

Tension de sortie : 0,2 V à VS-typique 0,2 V, 0,4 V à Vs-0,4 V (valeur minimale)

L'absorption de courant de sortie minimale est de 0,6 mA, généralement 1,5 mA lorsque Vs> 4,5 V

Le courant de fuite maximal est de 10 µA

Température de fonctionnement : -40 °C à 150 °C [-40 °F à 302 °F]

Type d'emballage : plomb standard plat plat de type TO-92, en vrac, 1000 pièces par sac

Le temps de commutation augmente (de 10 % à 90 %) jusqu'à 1,5 µs

La sensibilité minimale est de 2,300, la valeur typique est de 2,500 et la valeur maximale est de 2,700 millivolts par gramme

Catégorie de produit : CI de capteur linéaire à effet Hall

La tension d'alimentation varie de 4,5 V à 10,5 V

Le courant d'alimentation est de 7,0 mA (valeur typique) à 5 Vcc

La source de courant de sortie minimale est de 1 mA, généralement 1,5 mA lorsque Vs> 4,5 V

Type de sortie : absorption ou achat

Température de stockage : -40 °C à 165 °C [-40 °F à 329 °F]

Le temps de réponse est de 3 microsecondes

Le temps de commutation diminue (de 90 % à 10 %) jusqu'à 1,5 µs

Disponibilité mondiale

Caractéristiques du produit

Sortie linéaire et conception de circuit flexible

La conception à quatre Hall IC minimise l'influence des contraintes mécaniques

Répondre aux Gauss positifs ou négatifs

Il utilise une efficacité énergétique de 7 mA à 5 Vcc

Absorption de courant unique ou sortie de courant

Le fonctionnement rail-to-rail peut fournir plus de signaux disponibles, obtenant ainsi une plus grande précision

L'aimantation compensée en température permet d'assurer un fonctionnement stable dans une large plage de températures de -40 °C à 150 °C [-40 °F à 302 °F]

Domaine d'application

Industrie

Induction de courant de base, utilisée pour la surveillance et la détection de la charge du moteur

Capteurs de champ magnétique inviolables dans les compteurs de services publics intelligents à distance

Contrôle de pompe dans les équipements lourds et les appareils ménagers

Induction de déplacement linéaire ou angulaire simple

Détection de la position du guidon/de l'accélérateur dans les vélos et scooters électriques

Induction de courant dans les appareils électriques

Déclencheurs de réglage de la vitesse dans les outils et équipements

Lecture de code magnétique dans les coffres-forts, les systèmes de sécurité et les systèmes de contrôle d'accès aux bâtiments

Médical : Détection de position dans les pompes à perfusion

Spécifications:
