Aperçu Produitscapteur de température d'humidité

AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique

Je suis en ligne une discussion en ligne

AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique

AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique
AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique

Image Grand :  AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique

Détails sur le produit:
Lieu d'origine: États-Unis
Numéro de modèle: AD590JH
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Négociable

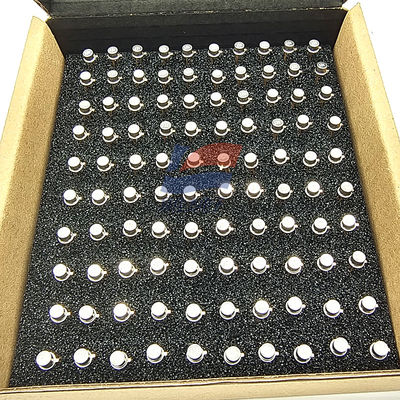

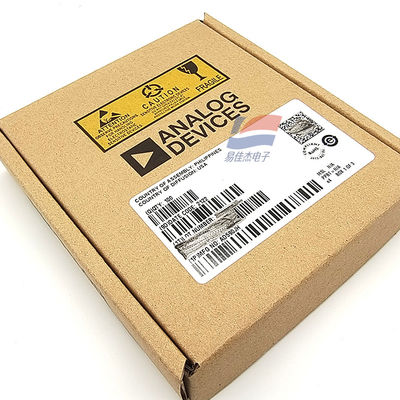

Détails d'emballage: Boîte en papier
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000 pièces

AD590JH Capteur de température à circuit intégré à deux broches, haute précision d'étalonnage et résistance électrique

description de
Chaîne de tension d'alimentation: 4V à 30V Température ambiante de mesure: -55°C à +150°C
Précision de l'étalonnage: ±5.0℃ (à 25℃) accage Type: Emballage de boîtes en métal TO-52 à 3 broches
Type de montage: À travers le trou Dimensions (L × W × H): 5.84 mm × 5,84 mm × 3,81 mm
Mettre en évidence:

Capteur de température à résistance électrique

,

un capteur de température de circuit intégré

,

Capteur de température AD590JH



Détecteur de température de circuit intégré à double broche AD590JH



1Principe de base:

L'AD590JH produit un courant proportionnel à la température absolue.il agit comme régulateur de courant constant à haute impédance avec un coefficient de régulation de 1μA/KLes résistances à film mince sur la puce sont découpées au laser pour produire 298,2 μA à 298,2 K (25 °C).

2Caractéristiques principales:

  • Large plage de température de fonctionnement: Il peut fonctionner normalement de -55°C à +150°C.
  • Précision d'étalonnage modérée: En tant que modèle de précision relativement inférieure de la série AD590, sa précision d'étalonnage est de ± 5,0°C, ce qui lui permet de réaliser de nombreux scénarios de mesure de la température de précision générale.
  • Excellente linéarité: maintient une bonne linéarité sur toute la plage de mesure, assurant ainsi l'exactitude et la stabilité des résultats de mesure.
  • Large plage de tension d'alimentation: fonctionne avec une large plage de tension d'alimentation de 4V à 30V, s'adaptant à divers environnements de puissance.
  • Signal de sortie actuel: La sortie de courant à haute impédance est insensible aux chutes de tension sur de longs fils, ce qui la rend adaptée à la détection à distance et facile à mettre en œuvre le multiplexage.
  • Durabilité électrique: peut supporter jusqu'à 44 V de tension avant et 20 V de tension arrière.

3. Type de colis:

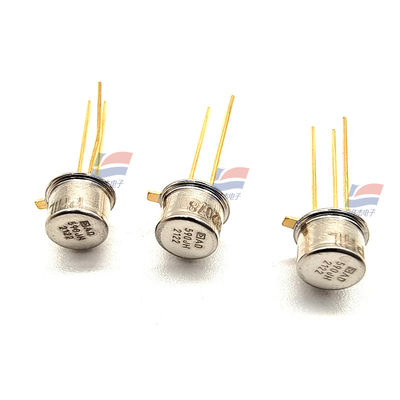

Il adopte une boîte en métal TO-52 à 3 broches, qui offre de bonnes performances électriques et une bonne stabilité mécanique, adaptée à l'installation sur divers circuits imprimés.Le type d'installation est le montage par trou.

4. Les dimensions:

  • Longueur: 5,84 mm
  • Largeur: 5,84 mm
  • Hauteur: 3,81 mm

5. champs d'application:

Convient pour toute application de détection de température inférieure à 150°C où des capteurs de température électriques traditionnels sont actuellement utilisés, tels que:



  • Compensation ou étalonnage de la température pour les composants discrets
  • Température absolue - biais proportionnel
  • Mesure du débit
  • Détection du niveau de liquide
  • Mesure de la vitesse du vent



Catégorie de paramètres Paramètres spécifiques
Modèle de produit AD590JH
Produit de fabrication Appareils analogiques (ADI)
Type de capteur Sensor de température du circuit intégré (type de sortie de courant)
Principe de fonctionnement courant de sortie proportionnel à la température absolue (1μA/K)
Paramètres de base
- Plage de tension d'alimentation 4V à 30V
- Plage de température de mesure -55°C à +150°C
- Précision de calibrage ± 5,0°C (à 25°C)
- La linéarité Bonne linéarité sur toute la plage de mesure
- Caractéristiques de sortie courant de sortie à haute impédance (298,2 μA à 25 °C)
- Coefficient de température 1μA/K (proportionnel à la température absolue)
Caractéristiques électriques
- Résistez à la tension avant 44V (maximum)
- Résistez à la tension inverse 20V (maximum)
- Impédance de sortie Impédance élevée (convient pour la transmission par ligne longue)
Emballage et dimensions
- Type de colis Emballage de boîtes en métal TO-52 à 3 broches
- Type de montage À travers le trou
- Dimensions (L × W × H) 5.84 mm × 5,84 mm × 3,81 mm
Scénarios d'application

Compensation de température, biais de température absolue,

mesure du débit/niveau du liquide/vitesse du vent,

détection discrète de la température des composants, etc.

Circuit d'application typique

Requiert une résistance pour la conversion de tension (par exemple, un 10kΩ

convertisseurs de résistances

Pour les appareils de traitement des ondes électromagnétiques

Les commentaires

Les prix varient selon la plateforme d'approvisionnement et la quantité;

Les paramètres du circuit doivent être conçus selon:

scénarios lors de l'utilisation.
