Capteur composite de température et d'humidité AM2302 pour le contrôle de l'environnement familial pour l'élevage d'animaux de compagnie/bétail

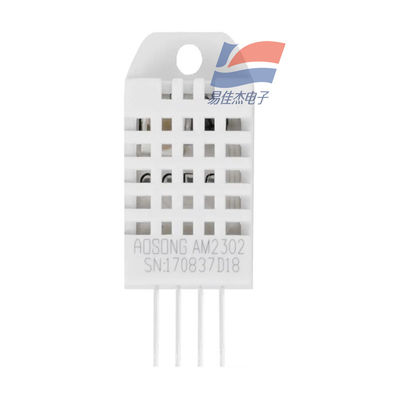

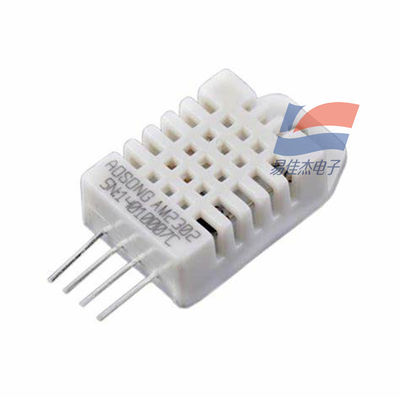

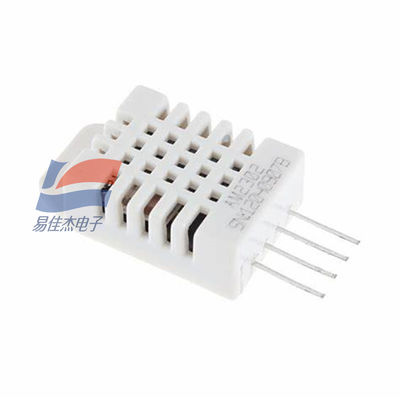

                                           Capteur composite de température et d'humidité AM2302

1. Aperçu :

L'AM2302 est un capteur combiné de température et d'humidité avec une sortie de signal numérique calibrée. Il utilise une technologie d'acquisition de module numérique spécialisée et une technologie de détection de température-humidité, garantissant une fiabilité extrêmement élevée et une excellente stabilité à long terme.

2. Principe de fonctionnement :

Le capteur est constitué d'un élément capacitif de détection d'humidité, d'un élément de détection de température de haute précision et d'un microcontrôleur 8 bits haute performance. Les coefficients d'étalonnage sont stockés dans le microcontrôleur sous forme de programme, qui sont appelés lors du traitement des signaux détectés à l'intérieur du capteur.

3. Tension d'alimentation :

3.3 - 6V

4. Transmission du signal :

• Adopte une interface série à fil unique avec une transmission de données de 40 bits (MSB en premier).
• Temps de communication : Environ 5 ms par cycle.
• Format des données : données d'humidité sur 16 bits + données de température sur 16 bits + somme de contrôle sur 8 bits.

5. Plage de mesure et précision :

• Humidité :
  • Plage : 0 - 100 % HR
  • Précision : 2 - 5 % HR
• Température :
  • Plage : -40 - 80 °C
  • Précision : ±0,5 °C

6. Consommation électrique :

2,5 mA max (pendant la conversion, c'est-à-dire lors de la demande de données)

7. Dimensions :

• Corps principal : 27 mm x 59 mm x 13,5 mm
• Longueur du câble : 23 cm

8. Temps de réponse :

• Les données de température et d'humidité lues par l'hôte à partir de l'AM2302 sont toujours la valeur de mesure précédente.
• Lorsque l'intervalle entre deux mesures est long, lisez deux fois de suite et prenez la deuxième valeur comme données en temps réel.
• Intervalle minimum entre deux lectures : 2 secondes.

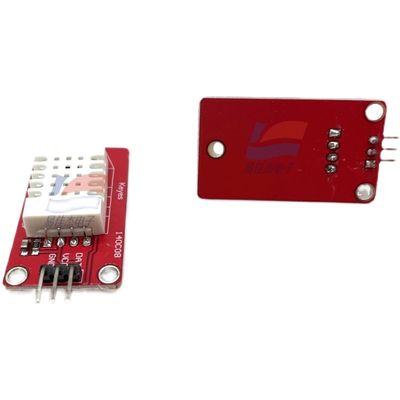

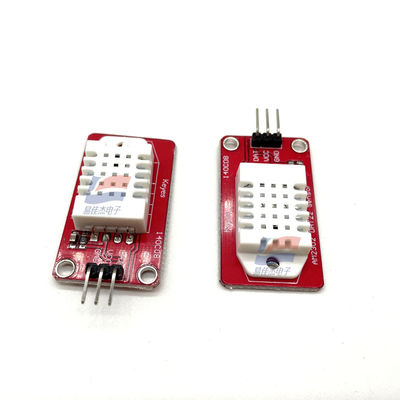

9. Description de l'interface :

• Comprend généralement une broche d'alimentation 3 - 5 V, une broche de données et une broche de masse.
• Bien qu'il utilise un seul fil pour la transmission des données, il est incompatible avec le bus Dallas 1-Wire.
• Pour plusieurs capteurs, chacun doit avoir sa propre broche de données indépendante.
• Le capteur possède en interne une résistance de rappel de 5,1 kΩ reliant VCC et la broche de données, de sorte que les résistances de rappel externes sont généralement inutiles.
