Capteur numérique de température et d'humidité DHT22 pour l'automatisation industrielle des appareils ménagers et des stations météorologiques

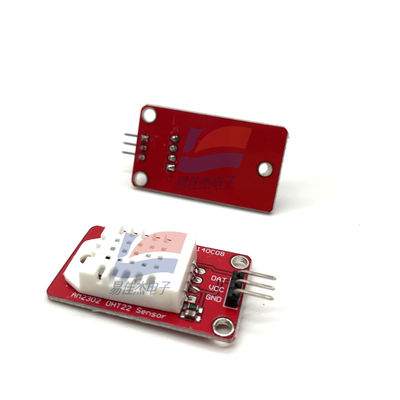

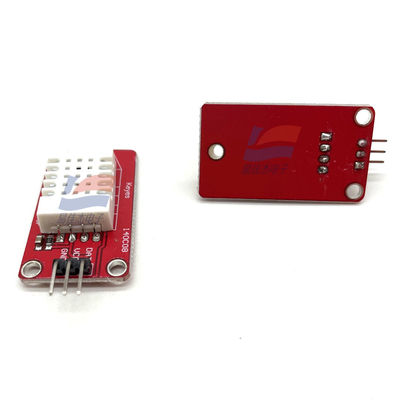

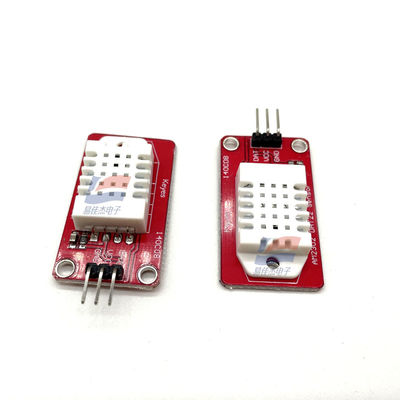

                                          Capteur numérique de température et d'humidité DHT22

Aperçu:

Le DHT22, également connu sous le nom d'AM2302 ou RHT03, est un capteur de température et d'humidité numérique calibré qui utilise une interface standard à un fil pour détecter la température et l'humidité ambiantes.

Caractéristiques:

• Haute précision:
  • Humidité : Plage de mesure 0 % - 99,9 % HR, précision ±2 % HR.
  • Température : Plage de mesure -40°C - 80°C, précision ±0,5°C.
• Haute fiabilité : Adopte une technologie d'acquisition de module numérique spécialisée et une technologie de détection de température-humidité pour garantir une fiabilité élevée et une excellente stabilité à long terme.
• Faible consommation d'énergie : Présente une consommation d'énergie extrêmement faible, adaptée à diverses applications avec des exigences d'alimentation strictes.
• Transmission longue distance : La distance de transmission du signal peut atteindre plus de 20 mètres.

Caractéristiques électriques:

• Tension de fonctionnement : 3,3 V - 5,5 V (alimentation 5 V recommandée).
• Courant de fonctionnement :
  • Pendant la mesure : 1 - 1,5 mA.
  • En mode veille : 40 - 50 μA.
• Signal de sortie : Signal numérique, transmis via un bus à un fil.

Caractéristiques physiques:

• Dimensions : 27 mm x 59 mm x 13,5 mm.
• Poids : Environ 2,4 g (capteur DHT22 uniquement).
• Définition des broches : Généralement 4 broches :
  • VCC (broche d'alimentation), DATA (broche de données), NC (broche non connectée), GND (broche de masse).

Domaines d'application:

• CVC (Chauffage, Ventilation et Climatisation) : Surveille et contrôle la température et l'humidité intérieures pour offrir un environnement confortable.
• Appareils ménagers : Tels que les humidificateurs intelligents, les déshumidificateurs, les climatiseurs, etc., ajustant automatiquement les modes de fonctionnement en fonction des conditions ambiantes.
• Stations météorologiques : Dans le cadre d'équipements de surveillance météorologique, collecte de données de température et d'humidité ambiantes pour les prévisions météorologiques et la recherche climatique.
• Automatisation industrielle : Surveille la température et l'humidité dans les ateliers de production, les entrepôts et autres environnements industriels pour assurer la stabilité des processus et la qualité des produits.

Précautions:

• Lorsqu'il est alimenté par une alimentation de 3,3 V, la longueur du câble ne doit pas dépasser 1 mètre pour éviter les erreurs de mesure dues à la chute de tension de la ligne.
• Le taux d'échantillonnage du capteur ne doit pas dépasser 0,5 Hz, c'est-à-dire que de nouvelles données ne peuvent être obtenues qu'une fois toutes les 2 secondes.
• Environnement de stockage recommandé : Température 10°C - 40°C, humidité inférieure à 60 % HR.
