Description du produit:

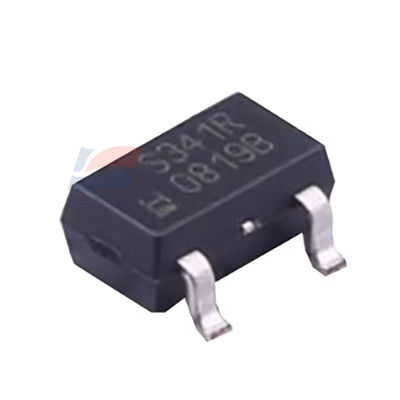

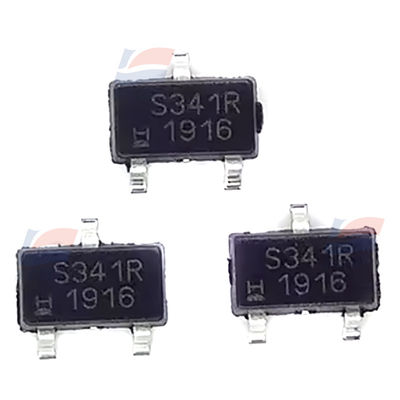

Le capteur à effet Hall numérique unipolaire SS341RT SOT23 à 3 broches est utilisé dans les moteurs sans balais
Caractéristiques :
Le circuit intégré du capteur SS340RT/SS440R est un petit dispositif numérique à effet Hall universel fonctionnant grâce au champ magnétique d'un aimant permanent ou d'un électroaimant. Ils sont conçus pour répondre aux unipolaires : nord (SS340RT) ou sud (SS440R). Ces circuits intégrés Hall unipolaires offrent trois sensibilités magnétiques différentes.
Pour répondre à un large éventail d'applications potentielles : • Les SS341RT et SS441R offrent la sensibilité la plus élevée, avec un point de fonctionnement typique de 75 G à 25 °C[77 °F].
Les SS343RT et SS443R offrent une sensibilité modérée, avec un point de fonctionnement typique de 135 G à 25 °C[77 °F].
La sensibilité des SS349RT et SS449R est la plus faible, avec un point de fonctionnement typique de 305 G à 25 °C[77 °F]. Ces capteurs sont disponibles en deux formats de boîtier : • Le SS340RT est doté d'un petit boîtier de montage en surface SOT-23.
Le SS440R est disponible dans un boîtier de type TO-92 plat à fils.
La petite taille du SS340RT nécessite moins d'espace sur la carte de circuit imprimé, ce qui permet de l'utiliser pour des composants plus petits. Sa capacité de 3 Vcc peut être utilisée dans les applications basse tension pour améliorer l'efficacité énergétique.

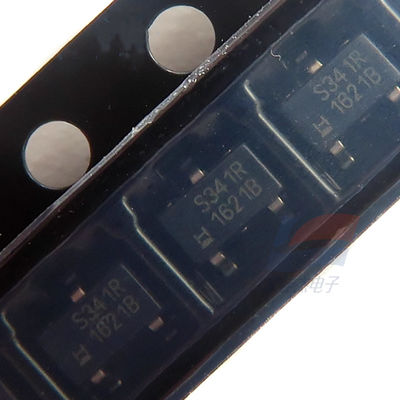

La série SS340RT propose des rubans et des bobines (3 000 par bobine). La série SS440R est disponible en emballage en vrac (1 000 pièces par sac).
Le capteur à circuit intégré Hall unipolaire est un petit dispositif numérique à effet Hall polyvalent qui peut être actionné par le champ magnétique d'un aimant permanent ou d'un électroaimant. Ils sont conçus pour répondre au pôle unique nord-sud et présentent des sensibilités magnétiques élevées, moyennes et faibles. Il est doté d'une protection intégrée contre l'inversion de polarité, qui peut protéger l'appareil contre les dommages potentiels lors de l'installation.
Large plage de températures : -40 °C à 150 °C
Améliorer la flexibilité du programme d'application
Capacité basse tension de 3 V
Conception de circuit intégré robuste avec ESD Classe 2
Attribut
Valeur numérique
Technologie Numérique
Type d'installation patch
Le type magnétique est unipolaire
Type de boîtier SOT 23
Nombre de broches : 3
Numéro de pièce du fabricant SS341RT
Description INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE SOT23-3
Emballage Digi-Reel ?
Série SS340RT
Fonction Interrupteur unipolaire
Technologie Effet Hall
Polarisation Pôle Nord
Plage de détection : -13,5 mT déclenchement, -1 mT relâchement
Condition de test -40 °C à 150 °C
Tension - Alimentation 3 V ~ 24 V
Courant - Alimentation (Max) 8 mA
Courant - Sortie (Max) 20 mA
Type de sortie Collecteur ouvert
Caractéristiques -
Température de fonctionnement : -40 °C à 150 °C (TA)
Type de montage Montage en surface
Boîtier du dispositif du fournisseur SOT-23-3
Boîtier / Boîtier TO-236-3, SC-59, SOT-23-3
Spécifications:
| Plage de détection |
-13,5 mT déclenchement, -1 mT relâchement |
| Condition de test |
-40 °C à 150 °C |
| Tension - Alimentation |
3 V ~ 24 V |
| Courant - Alimentation (Max) |
8 mA |
| Courant - Sortie (Max) |
20 mA |
| Température de fonctionnement |
-40 °C à 150 °C (TA) |
