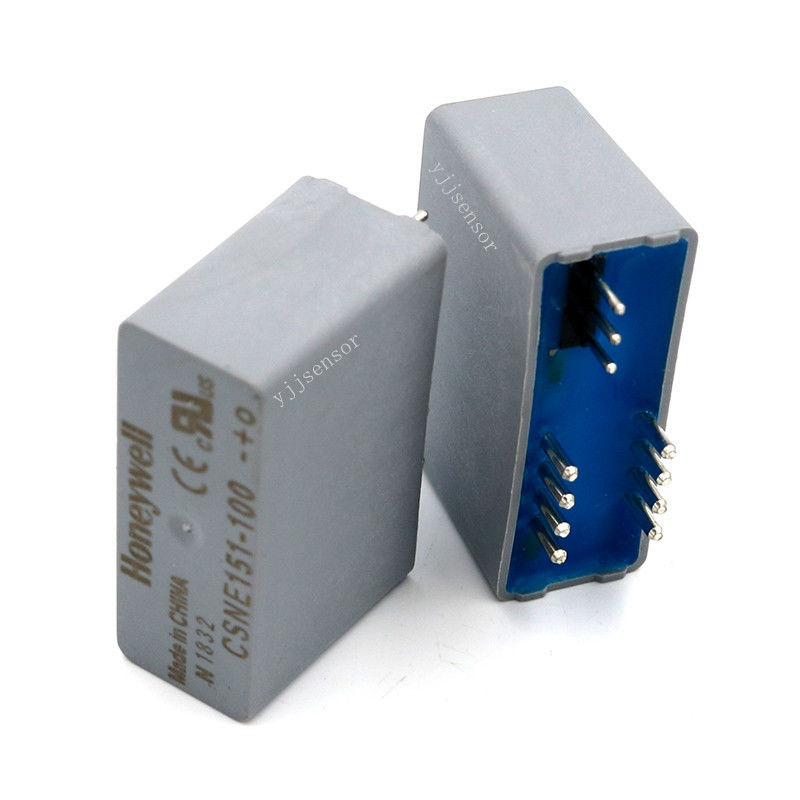

CSNE151-100 Capteur de courant en boucle fermée pour l'électronique automobile et la robotique

CSNE151-100 Capteur de courant en boucle fermée pour robot électronique automobile

Principe de fonctionnement:

Basé sur le principe de compensation magnétique, il appartient à un capteur de courant en boucle fermée de type magnétorésistif ou d'effet Hall.il contrôle en continu le flux magnétique dans le noyau du capteur à zéroLe courant nécessaire pour équilibrer le flux zéro est proportionnel au courant primaire qui traverse le conducteur.reflète le courant primaire réduit par le rapport de virage des enroulements primaires et secondaires, qui peut être convertie en tension par une résistance.

Paramètres électriques:

• Courant nominal: 25 A.t rms.
• La mesure doit être effectuée sur une base de données de référence.
• Résistance de mesure: à une alimentation de ± 15 V, 54360Ω pour une tension maximale de ± 25 A, 54150Ω pour une tension maximale de ± 50 A, 5454Ω pour une tension maximale de ± 90 A.
• Courant de sortie analogique: 25 mA.
• Ratio de virage: 1-2-3-4:1000.
• La précision: +25°C @25A: 优于 ±0,25% In (meilleur que ±0,25% du courant nominal).
• La tension d'alimentation est comprise entre ± 12 et 15 V (± 5%).

Précision - Paramètres dynamiques:

• Le courant de décalage zéro: @+25°C: 优于 ±0,15mA (meilleur que ±0,15mA).
• Décalage de température du courant de décalage: 0~70°C: 优于 ±0,6mA (meilleur que ±0,6mA).
• Linearité: 优于 ± 0,2% (meilleur que ± 0,2%).
• Temps de réponse: @ 50%: 优于 200ns (meilleur que 200ns).
• Largeur de bande: DC à 200 kHz.
• Di/dt Traçage précis: ¢50A/μs.

Autres paramètres:

• Isolement électrique: 50 Hz/1min, 5 kV.
• Plage de température de fonctionnement: -40°C à +85°C.
• Plage de température de stockage: -40°C à +90°C.
• Consommation de courant: 12 + courant de sortie mA.
• Résistance interne secondaire: (+70°C) 66Ω.
• Résistance interne primaire: < 1,25 mΩ par tour.
• Le poids: 14g.
• Matériau du boîtier du capteur: PBT avec 30% de fibre de verre (grade UL94-V0).

Caractéristiques du produit:

• Haute précision de mesure basée sur le principe de compensation magnétique.
• Capables de mesurer le courant continu, le courant alternatif ou le courant pulsant, avec une large application.
• Isolement électrique entre les circuits primaires et secondaires, assurant la sécurité et l'anti-interférence.
• Petit courant de décalage à zéro et dérive à basse température, maintenant des performances stables dans différents environnements de température.
• Temps de réponse court, permettant un suivi rapide et précis des changements de courant afin de répondre aux exigences de mesure pour des courants à variation rapide.

Les champs d'application:

• Secteur industriel: surveillance et contrôle actuels des équipements tels que les moteurs, les convertisseurs de fréquence et les machines de soudage afin d'assurer un fonctionnement et une sécurité normaux.
• Electronique automobile: Utilisé dans les systèmes de gestion de batterie pour véhicules électriques, les systèmes de contrôle de moteur automobile, etc., pour surveiller le courant pour la gestion de l'énergie et le diagnostic de défaut.
• Communication et réseautage: Moniteurs de courant dans les systèmes d'alimentation pour assurer une alimentation stable et une utilisation efficace de l'énergie pour les appareils de communication.
• Robotique: Appliquée dans les systèmes d'entraînement des robots pour mesurer avec précision le courant du moteur pour un contrôle précis du mouvement du robot.
