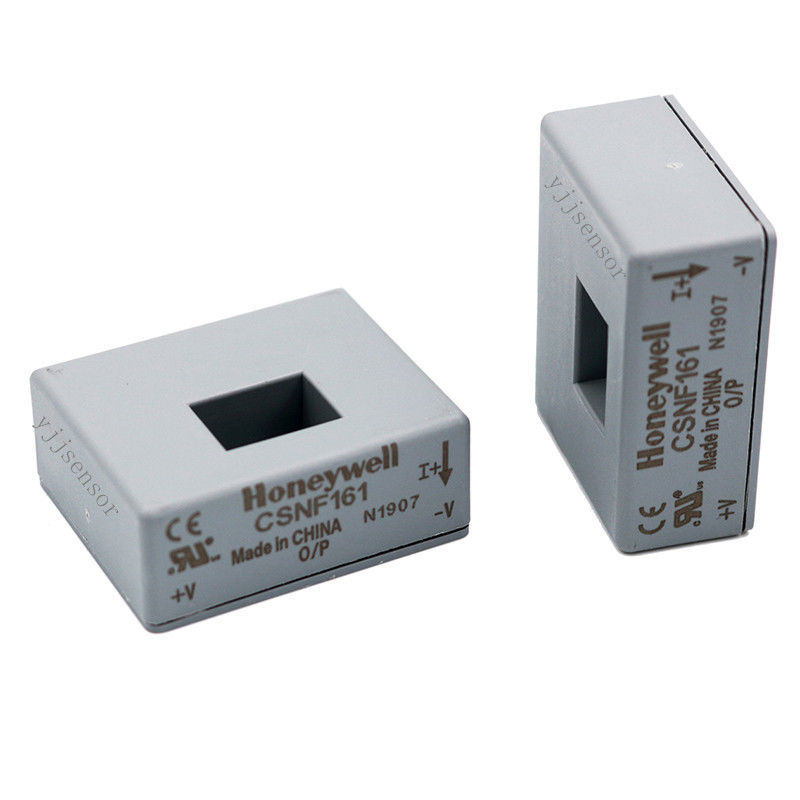

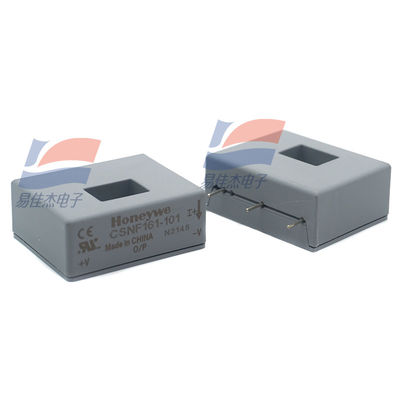

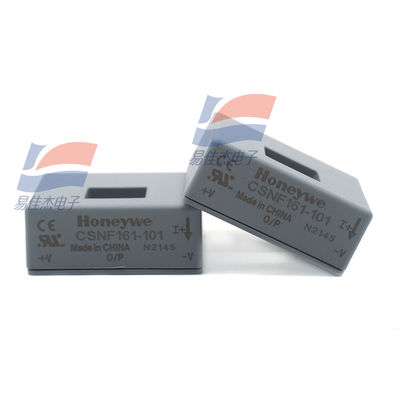

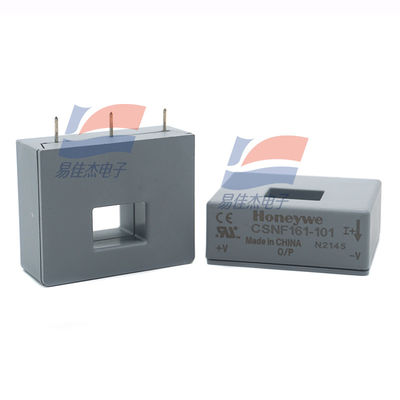

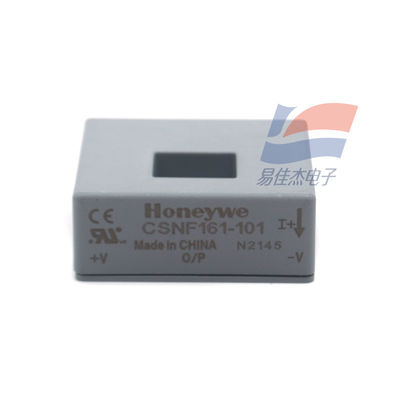

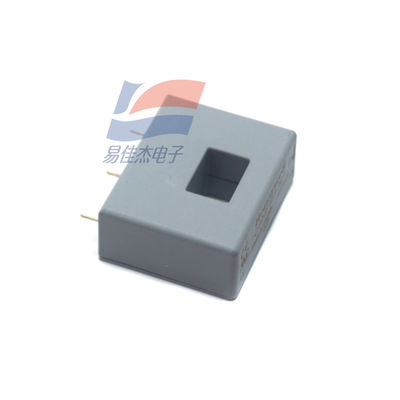

CSNF161 CSNF161-101 Capteur de courant en boucle fermée pour systèmes de contrôle par rétroaction

                  CSNF161 CSNF161-101 Capteur de courant en boucle fermée pour systèmes de contrôle par rétroaction

Informations de base :

• Modèle du produit : CSNF161-101
• Type de capteur : Capteur de courant en boucle fermée basé sur l'effet Hall et la méthode d'équilibre du flux nul (système de rétroaction), qui maintient un flux magnétique nul dans le noyau du capteur en permanence.

Plage de mesure :

• Courant nominal : 100A
• Plage de courant mesurable : ±150A (prend en charge la mesure du courant continu, alternatif et pulsé)

Caractéristiques du produit :

• Haute précision : Précision jusqu'à ±0,5 %
• Réponse rapide : Temps de réponse < 0,5μs
• Isolation électrique : Isolation électrique de haut degré entre les circuits primaire et secondaire ; tension d'isolation : 3kVRMS/50kHz/1min
• Forte capacité de surcharge : Capable de résister à des courants de surcharge élevés
• Large plage de températures de fonctionnement : -40℃ à +85℃

Conditions de fonctionnement :

• Tension d'alimentation : ±12V à ±15V DC (±5%)
• Résistance de la bobine : 30Ω

Domaines d'application :

• Variateurs de fréquence : Surveille le courant dans les variateurs de fréquence pour assurer un fonctionnement normal et protéger l'équipement
• Protection contre les surintensités : Surveillance en temps réel du courant dans les circuits pour déclencher des mécanismes de protection lorsque le courant dépasse les valeurs définies
• Systèmes d'alimentation : Surveille le courant de sortie des alimentations pour assurer une alimentation stable et une protection
• Systèmes de contrôle par rétroaction : Fournit des informations précises sur le courant pour les systèmes de contrôle par rétroaction afin d'obtenir un contrôle précis
• Robotique : Convient aux systèmes d'entraînement de robots pour surveiller le courant du moteur, aidant au contrôle précis du mouvement et au diagnostic des défauts
• Équipement de soudage : Surveille le courant dans l'équipement de soudage pour assurer la qualité du soudage et la sécurité de l'équipement
