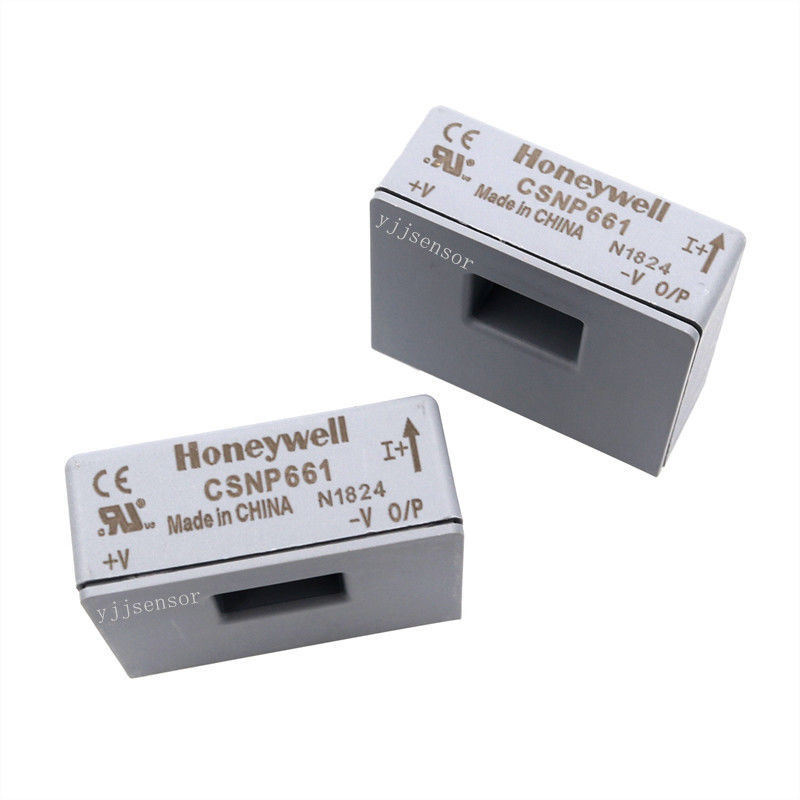

CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage

CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage
CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage

Image Grand :  CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage

Détails sur le produit:
Lieu d'origine: États-Unis
Numéro de modèle: Nombre de personnes
Conditions de paiement et expédition:
Quantité de commande min: 1 PCS
Prix: Négociable
Détails d'emballage: Emballage standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000 pièces
Contact

CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage

description de
Haute précision: ±0,5% Une réponse rapide: Pour une durée de 0,05 μs
Large plage de température de fonctionnement: -40 ℃ à + 85 ℃ Tension d'alimentation: ±12V à ±15V CC
Résistance de la bobine: 30Ω poids: 23.375g
Mettre en évidence:

CSNP661 Capteur de courant

,

Sensor de courant de l'équipement de soudage

,

Capteur de courant de boucle bloquée



CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage




Informations de base:

  • Modèle de produit: CSNP661
  • Type de capteur: capteur de courant en boucle fermée basé sur l'effet Hall et la méthode d'équilibrage à flux nul
  • Type d'emballage: module, à passage unique
  • Nombre de broches: 3 broches
  • Matériau du boîtier: PBT

Plage de mesure:

  • Courant nominal: non spécifié explicitement (plage de mesure: ±90A)
  • Type de courant mesurable: courant continu, courant alternatif et courant d'impulsion

Caractéristiques du produit:

  • Haute précision: précision jusqu'à ±0,5%
  • Réaction rapide: temps de réponse < 0,5 μs
  • Isolement électrique: Isolement électrique entre les circuits primaires et secondaires par effet Hall
  • Capacité de surcharge: résiste à des courants de surcharge élevés
  • Large plage de température de fonctionnement: -40°C à +85°C
  • Excellente linéarité: linéarité ± 0,1%

Conditions de fonctionnement:

  • Voltage de l'alimentation électrique: ±12V à ±15V CC
  • Résistance de la bobine: 30Ω

Les caractéristiques physiques:

  • Méthode de montage: montage sur PCB, trou à travers
  • Dimensions: structure à passage unique de type module (dimensions spécifiques non disponibles)
  • Poids: 23 375 g

Les champs d'application:

  • Dispositifs à fréquence variable: moniteurs de courant dans les VFD pour assurer le fonctionnement normal et la protection des équipements
  • Protection contre les surtensions: surveillance en temps réel du courant dans les circuits pour déclencher la protection en cas de dépassement des valeurs fixées
  • Systèmes d'alimentation électrique: contrôle du courant de sortie pour une alimentation et une protection stables
  • Systèmes de contrôle de rétroaction: fournit des données actuelles précises pour un contrôle précis
  • Robotique: Moniteurs de courant moteur dans les systèmes d'entraînement de robots pour le contrôle du mouvement et le diagnostic des défauts
  • Équipement de soudage: moniteurs de courant pour assurer la qualité du soudage et la sécurité de l'équipement



Informations de base Modèle de produit Nombre de personnes
  Type de capteur

Capteur de courant en boucle fermée basé sur Hall

méthode de balance d'effet et de flux zéro
  Type de colis Module, simple passage à travers
  Type de montage Montage de PCB, à travers le trou
  Matériel de logement Polycarbonate/ABS composite
  Nombre de broches 3
Plage de mesure Courant nominal 50ARMS
  Plage de courant mesurable 0 à ± 90 At(DC - AC Peak) Je suis désolée.
Paramètres électriques Résistance de mesure (à 70°C)

70Ω - 195Ω avec ±15V, à ±25At

Je suis désolé.
  Courant de sortie analogique (à 25 A) 50 mA
  Ratio des tours 1/1000
  Précision (à 25°C) Meilleur que ± 0,5%ln
  Voltage d'alimentation ± 12 à 15 V de courant continu (± 5%)
  Isolement électrique primaire - secondaire 3KVRMS/50KHz/1min
Paramètres dynamiques Nul - courant de décalage (à 25°C) Meilleur que ± 0,2 mA
  Décalage de température du courant de décalage (0 à 70°C) Meilleur que ±0,30 mA - ±0,50 mA
  Linearité Meilleur que ±0,10%
  Temps de réponse Meilleur que 500 ns
  Largeur de bande DC - 150 KHz
  dl/dT Suivant Meilleur que 100 A/μs
Paramètres de température Plage de température de fonctionnement - 40°C à 85°C
  Plage de température de stockage - 40°C à 90°C
Autres paramètres Consommation actuelle 10 mA plus courant de sortie
  Résistance interne secondaire (+70°C) 30Ω
  Conformité à la directive RoHS - Oui, oui.
  Portée SVHC Aucune SVHC



CSNP661 Capteur de courant en boucle fermée pour les systèmes de contrôle de rétroaction des équipements de soudage 0
