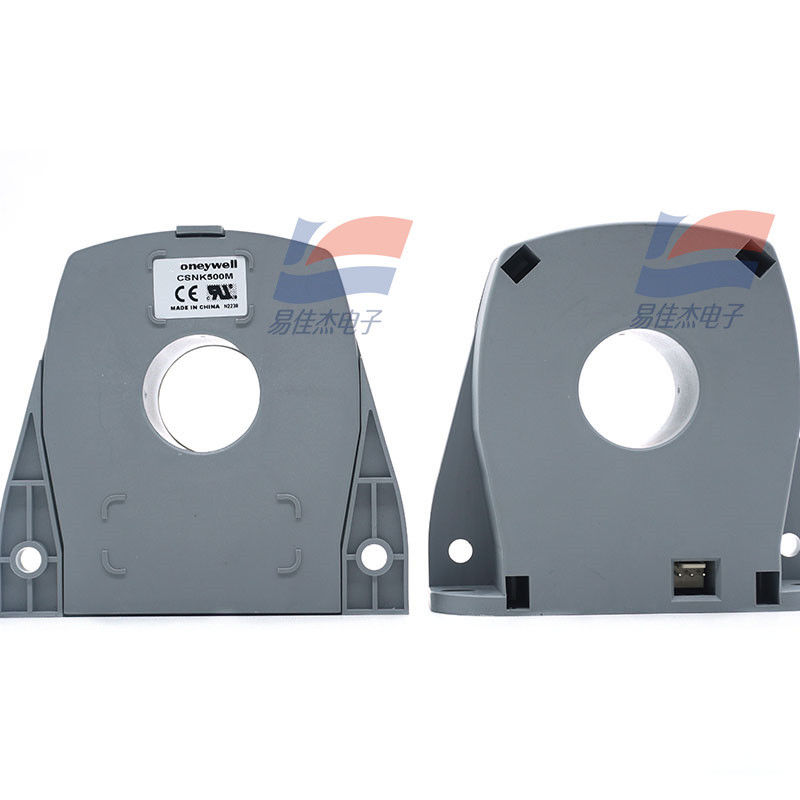

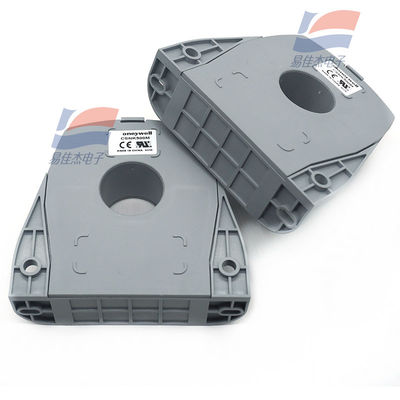

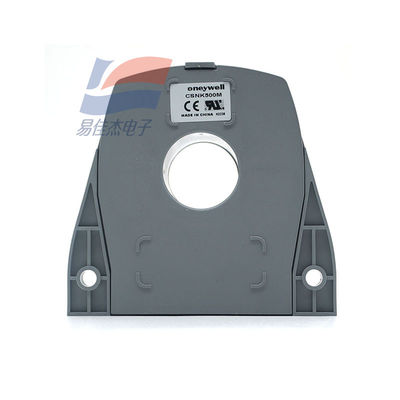

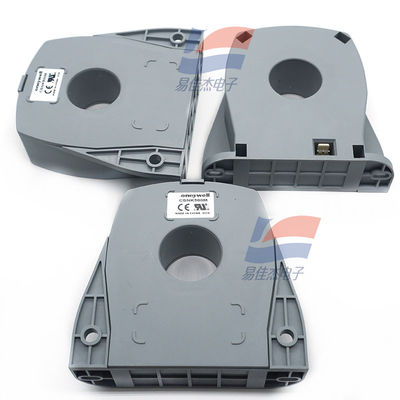

CSNK500M Capteur de courant Mesure de courant continu Courant alternatif Pulsé Courant

CSNK500M Capteur de courant Mesure de courant continu de courant alternatif PulséCurrent

Paramètres électriques:

• Courant nominal: 500 A rms (nominal)
• Plage de mesure:
  • Courant continu: 0 à ± 1200 A_t
  • courant de pointe CA: 0~±1275A_t
• Résistance de mesure (à 70°C):
  • Avec ±15V: 0Ω~75Ω à ±500A_tMax; 0Ω~10Ω à ±1000A_tJe suis désolé.
  • Avec ±18V: 0Ω~100Ω à ±500A_tMax; 0Ω à 5Ω à ± 1275A_tJe suis désolé.
• Courant de sortie analogique (à 500 A): 100 mA
• Ratio de virage: 1/5000
• Précision (25°C): meilleure que ±0,50%ln
• Voltage de l'alimentation électrique: ±15 à 18 V de courant continu (±5%)
• Isolement électrique primaire-secondaire: 6KV_RMS/50KHz/1min

Performance - Paramètres dynamiques:

• Courant de décalage nul (25°C): meilleur que ±0,20 mA
• Déviation de température de courant de décalage (0 à 70 °C): meilleure que ±0,30 mA
• Linearité: meilleure que ±0,10%
• Temps de réponse: meilleur que 1 μs
• Largeur de bande: DC~100KHz
• Di/dT suivant: meilleur que 100 A/μs

Spécifications techniques:

• Plage de température de fonctionnement: -40 à 85°C
• Plage de température de stockage: -40 à 90°C
• Consommation de courant: 20 mA plus courant de sortie
• Résistance interne secondaire (+70°C): 50Ω
• Casque de capteur: Casque en plastique isolé
• Type de montage: connecteur à 4 broches

Principe de fonctionnement:

Le capteur de courant en boucle fermée CSNK500M est basé sur le principe de compensation magnétique, avec isolation électrique entre les circuits primaires / secondaires.
