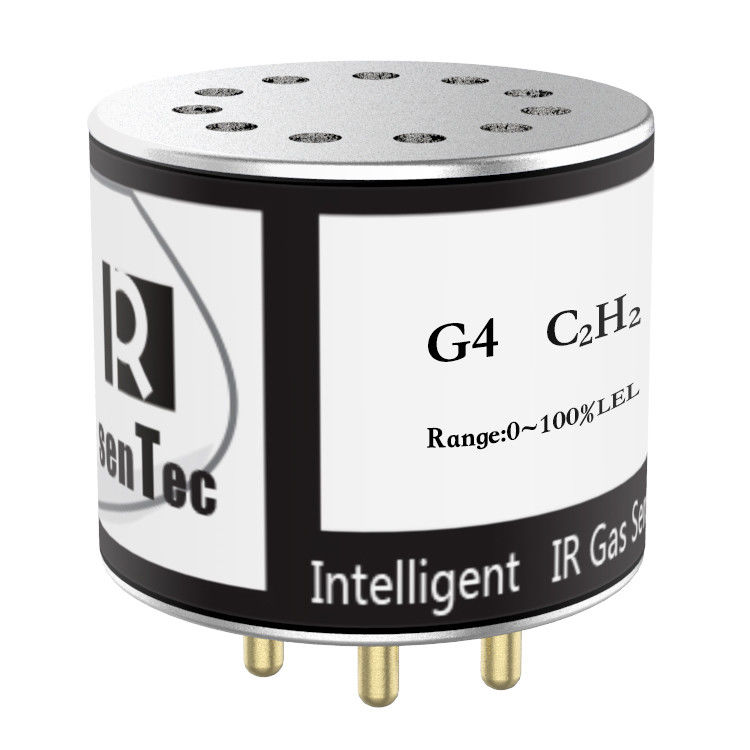

YJJ G4-C2H2 Capteur infrarouge d'acétylène gazeux

Description du produit:

G4-C2H2 Capteur infrarouge d'acétylène gazeux NDIR Mesure de la concentration

Caractéristiques:

Le capteur de gaz infrarouge G4 est un capteur de gaz miniature intelligent conçu selon le principe NDIR.Il mesure la concentration des gaz en utilisant leurs caractéristiques d'absorption des spectres infrarouges spécifiquesIl n'est pas dépendant de l'oxygène et ne souffre pas du phénomène d'empoisonnement des capteurs catalytiques.Ce capteur a deux interfaces de sortie de signalIl peut produire directement les signaux de valeur de concentration de gaz après traitement de linéarisation et compensation de température, ce qui le rend plus pratique à utiliser.

Le capteur de gaz infrarouge G4 peut mesurer des gaz tels que le méthane, le dioxyde de carbone et les combustibles hydrocarbures, avec une portée allant jusqu'à 100% VOL.

Ce capteur est conforme aux prescriptions du "détecteur de gaz inflammable GB 15322","AQ 6211-2008 Capteur infrarouge de méthane non dispersif pour les mines de charbon" et "AQ 1052-2008 Conditions techniques générales pour les capteurs de dioxyde de carbone des mines", et peut être utilisé dans des environnements dangereux tels que les usines industrielles, les tunnels de circulation, l'énergie, l'énergie, les industries pétrolières et pétrochimiques, les tunnels des mines de charbon, l'extraction de gaz,et plus d'environnements industriels pour la surveillance de la santé et de la sécurité.

Conditions de fonctionnement du capteur de gaz infrarouge G4:

température de fonctionnement ------ (-40 à +70) °C;

Humidité de fonctionnement ------ Jusqu'à 98% RH, pas de condensation;

Pression atmosphérique ------ 80 à 120 kPa; Caractéristiques

• Haute résolution, avec une résolution de 0,01% pour la plage 0­10% vol et de 0,1% pour la plage 10%­100% vol.

• La plage de mesure peut atteindre 0 à 100% VOL.

• Sortie de données linéaires et de compensation de température.

• Mode de sortie du signal numérique et analogique.

• Plage de température de travail comprise entre -40°C et 70°C.

• Stabilité à long terme, étalonnage facile.

• Aucun phénomène d'empoisonnement des capteurs catalytiques.

• Aucune dépendance à l'oxygène.

• Protégé contre l'explosion par sa sécurité intrinsèque.

Paramètres électriques

Voltage d'entrée: 3,0 à 5,5 VDC

Courant de fonctionnement

Moyenne < 70 mA @ 3 VDC

Période maximale < 140 mA @ 3 VDC

Temps de préchauffage

3 minutes*

* Il est recommandé de préchauffer pendant plus de 60 minutes avant de commencer l'étalonnage.

Voltage de sortie analogique: 0,4 à 2,0 VDC (sortie de concentration négative: 0,24 à 0,4 V, sortie supérieure à la plage: 2,0 V à 2,4 V)

Sortie du signal numérique: niveau TTL

Période de garantie

18 mois*

* Les situations suivantes ne sont pas couvertes par la garantie: condensation, pénétration d'eau, pénétration de poussière, chute, choc, soudage, démontage, corrosion, utilisation à haute température, retrait de l'étiquette, etc.

Environnement d'application

Température de fonctionnement

-40°C à 70°C (méthane et hydrocarbures)

Pour les produits à base de plantes:

* Environnement d'application à haute température pour le CO2 (-40°C à 70°C), des instructions spéciales doivent être fournies lors de la commande

Humidité de travail

RH de 0% à 98% (pas d'eau de condensation) *

* La précision du capteur peut être affectée.

Marquage à l'épreuve de l'explosion: Ex ia I Ma et Ex ia II C T4 Ga double certification

Niveau de protection: IP65 (avec film respirant étanche à l'eau, *le film respirant étanche à l'eau peut affecter T90), le film respirant étanche à l'eau peut être sélectionné lors de la commande

Les spécifications:
