YJJ WF200S Capteur de pression différentielle MEMS structuré en silicium avec une plage de 0 à 10 kPa est utilisé pour la surveillance médicale

Description du produit:

WF200S Capteur de pression différentielle MEMS structuré en silicium avec une plage de 0 à 10 kPa est utilisé pour la surveillance médicale

Caractéristiques:

Le capteur de pression WF200S est un capteur de pression différentielle MEMS entièrement structuré en silicium.
Le WF200S adopte la conception de pont complet Hewitt. Sous l'alimentation électrique de fonctionnement standard, il peut réaliser une mesure précise de la pression allant de 0 à 10 kPa (personnalisable pour plusieurs plages),et présente une bonne relation linéaire avec la tension de sortie.

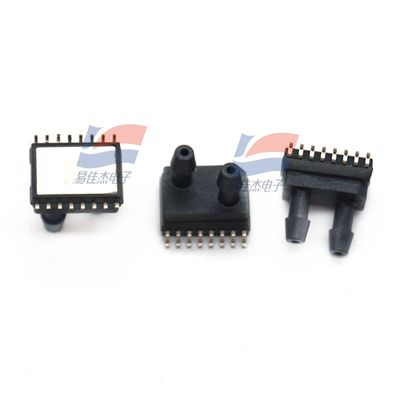

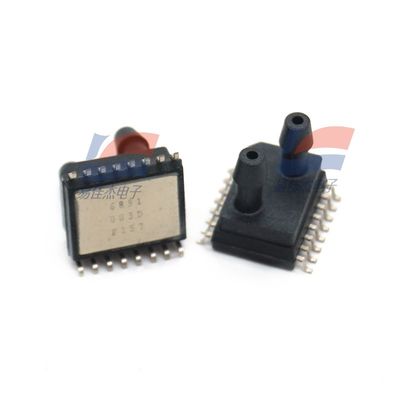

Le générateur de pression de la série WF200S adopte une structure de buse d'air à double capteur et est emballé au format SOIC 16.
Le WF200S est applicable à divers dispositifs médicaux tels que les moniteurs de pression artérielle, les ventilateurs, les compteurs de fonction pulmonaire, les équipements d'hémodialyse et les détecteurs de sclérose artérielle.
Le capteur de pression différentielle WF200S prend en charge la personnalisation de plusieurs plages de mesure.
La fréquence d'écoulement de l'électricité doit être supérieure ou égale à:

Le produit WF200S présente les caractéristiques clés suivantes:
Sensitivité élevée
Haute fiabilité
Haute précision

Haute stabilité
L'échelle de pression: 0 à 10 kPa (pression différentielle)
Énergie à tension constante: de 0 à 10 V
Énergie à courant constant: de 0 à 2 mA
Plage de température de fonctionnement: -40 à +125°C
Taille: 10,3 x 10,3 x 10,3 mm

Nom du paramètre Conditions extérieures Notes d'unité minimales typiques maximales

Caractéristiques générales

Dimension de pression - 0 à 10; 0 à 40; 0 à 200 kPa 1

La pression de surcharge TA = 25°C 2X FS

La pression d'explosion TA = 25°C > 3X FS

Température de fonctionnement - -20 à + 85 °C

Température de stockage - -40 à + 125 °C

Compatibilité avec les supports: air et gaz non corrosifs

Caractéristiques électriques

Voltage d'excitation TA = 25°C 5 à 10 V

Courant d'excitation TA = 25°C 1 à 2 mA

Résistance du bras de pont TA = 25°C 4, 5, 6 kΩ 2

Le décalage du point zéro TA = 25°C -15 à 0 à 15 mV

TP à pleine échelle = 25°C

45, 60, 75 mV dans une plage de 10 kPa

60, 75, 90 mV et 40 kPa

70, 90, 110 mV dans une plage de 200 kPa

Linearité TA = 25°C -0,3 à 0,3 % VFS ligne droite la mieux adaptée

Coefficient de température de décalage du point zéro TA = 25°C -0,08 à 0,08 % VFS

Coefficient de température de sortie à pleine échelle TA = 25°C -0,27 à -0,22 à -0,17 %VFS /°C d'excitation sous pression constante

Coefficient de température de sortie à pleine échelle TA = 25°C -0,03 à 0,03 % VFS / excitation de courant constant à °C

Coefficient de température de résistance TCR TA = 25°C 1600 à 2000 ppm/°C

Hystérésis sous pression TA = 25°C -0,1 à 0,05 à 0,1 % VFS

Température hystérésis TA = 25°C -0,3 à 0,3 % VFS

Les spécifications:
