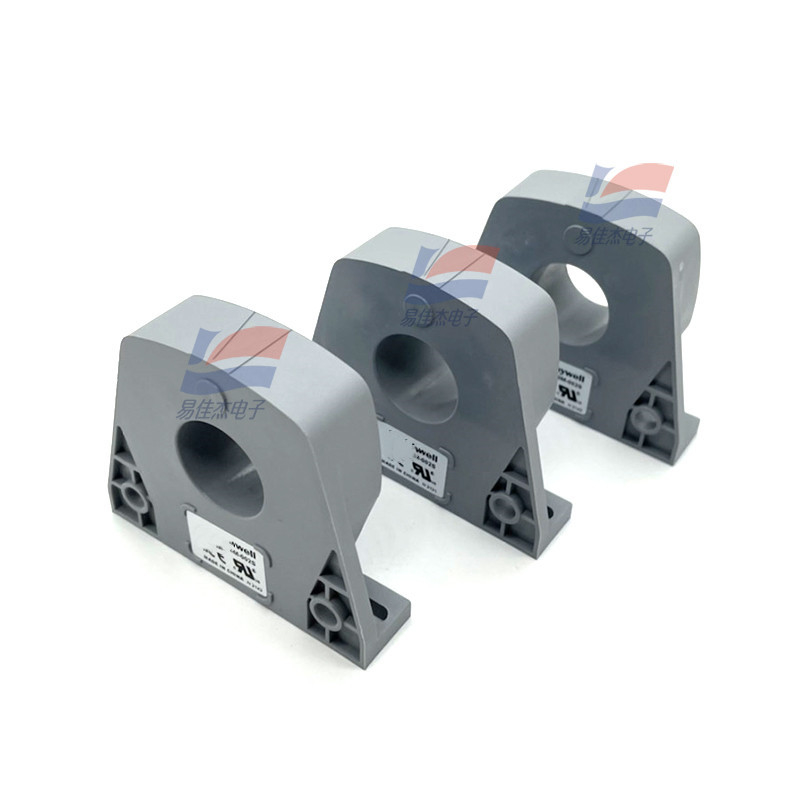

CSNS300M-002S Capteur de courant en boucle fermée pour l'électronique de puissance d'automatisation industrielle

CSNS300M-002S Capteur de courant en boucle fermée pour l'électronique de puissance d'automatisation industrielle

Détails du produit:

CSNS300M-002S est un capteur de courant en boucle fermée, basé sur le principe de compensation magnétique. Il peut mesurer le courant continu (DC), le courant alternatif (AC) et le courant d'impulsion.Les spécifications détaillées sont les suivantes::

Applications:

• Automatisation industrielle: Utilisé dans les moteurs à grande vitesse, les servosystèmes et les convertisseurs de fréquence haute tension pour surveiller et contrôler le courant en temps réel, assurant ainsi le fonctionnement stable des équipements.
• Électronique de puissance: appliquée dans les alimentations, les compteurs de watts et les systèmes de stockage d'énergie pour la mesure précise du courant,qui aide à optimiser l'efficacité de la conversion de puissance et à protéger les circuits contre le surcourant.
• Nouveaux champs énergétiques: adaptés à l'énergie éolienne, aux systèmes d'énergie solaire et aux véhicules à énergie nouvelle pour détecter les courants de courant continu, de courant alternatif ou d'impulsions,en faveur d'un fonctionnement sûr et fiable des équipements d'énergie renouvelable et des systèmes de propulsion électrique.
• Protection contre la surtension électrique: Installée dans les dispositifs de protection contre la surtension électrique et les détecteurs de défauts de mise à la terre pour identifier rapidement les conditions de courant anormales et déclencher les mécanismes de protection.
• Robotique et contrôle du mouvement: assure une rétroaction de courant précise pour les bras robotiques et les systèmes de mouvement de précision, permettant un contrôle fluide et précis des mouvements mécaniques.

Caractéristiques:

• Large plage de mesure: à 300 A.t rms, avec une plage de mesure de 0 à ± 600 A.t, capable de gérer les scénarios de courant faible et élevé.
• Haute précision: une précision supérieure à ± 0,75% à 25 °C, assurant des données fiables sur le courant pour les applications critiques.
• Réponse rapide: temps de réponse inférieur à 500 ns, permettant le suivi en temps réel des changements rapides de courant (par exemple, les courants pulsés).
• Excellente linéarité: linéarité supérieure à ±0,20%, en maintenant une relation proportionnelle précise entre les courants d'entrée et de sortie.
• Forte isolation électrique: isolation de 6 KV entre les côtés primaire et secondaire, protégeant les utilisateurs et les équipements des risques de haute tension.
• Stabilité à haute température: fonctionne de manière stable de -40°C à 85°C, adapté aux environnements industriels difficiles.
• Dérive à basse température: Dérive de courant de décalage à ± 0,60 mA à travers 0 - 70 °C, minimisant les erreurs de mesure causées par les fluctuations de température.
• Capacité dI/dT élevée: suit les changements de courant à > 100 A/μs, idéal pour les applications nécessitant une réponse rapide au courant (par exemple, les moteurs).
• Conception compacte: un boîtier en plastique isolé avec une connexion principale à travers le trou et un connecteur secondaire à 4 broches, facilitant l'installation facile dans des espaces restreints.
• L'alimentation électrique universelle: compatible avec ±12~18VDC, offrant une flexibilité dans différentes configurations d'alimentation.
