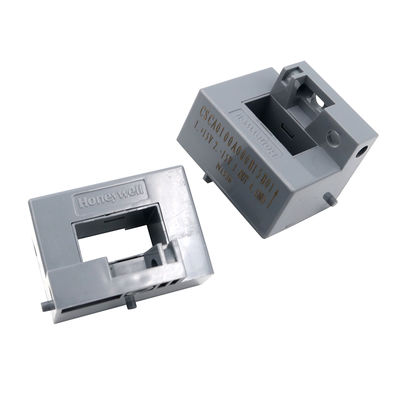

CSCA0100A000B15B01 Capteur de courant à effet Hall en boucle ouverte pour alimentations de communication UPS

      CSCA0100A000B15B01 Capteur de courant en boucle ouverte à effet Hall pour alimentations de communication UPS

Détails du produit :

Le CSCA0100A000B15B01 est un capteur de courant en boucle ouverte basé sur l'effet Hall. Les spécifications détaillées sont les suivantes :

Paramètres de base :

• Courant nominal : 100 A RMS (à 25 °C).
• Plage de mesure : ±300 A.
• Résistance de mesure : À 70 °C (avec ±15 V, ±25 A.t max) : Min. 54 ohm, Max. 360 ohm.
• Courant de sortie analogique : 25 mA.
• Rapport de transformation : 1000.
• Précision (à 25 °C) : Max. ±0,5 % (y compris l'effet de décalage nul).
• Tension d'alimentation : ±12~15 V (±5 %).

Paramètres :

• Type de capteur : Effet Hall, boucle ouverte.
• Type de sortie : Analogique.
• Résistance de sortie : > 10 k ohm.
• Température de fonctionnement : -10 °C à 80 °C.
• Température de stockage : -25 °C à 85 °C.

Caractéristiques de performance :

• Basé sur le principe de l'effet Hall : Utilise des dispositifs à effet Hall, dont la tension de sortie est linéairement liée à l'amplitude et à la phase du champ magnétique appliqué, ce qui permet une mesure précise des courants CA, CC et pulsés.
• Faible consommation d'énergie : Répond aux exigences d'économie d'énergie avec une faible consommation d'énergie.
• Bonne isolation électrique : Fournit une isolation électrique de haut niveau entre les circuits primaire et secondaire pour un fonctionnement sûr et fiable.
• Vitesse de réponse rapide : Le temps de réponse est généralement de l'ordre de la microseconde, ce qui permet une réponse rapide aux changements de courant.

Champs d'application :

Convient aux variateurs de vitesse, à la protection contre les surintensités, aux alimentations UPS et de communication, aux systèmes de contrôle de rétroaction de courant,

à la robotique et à d'autres domaines.

Emballage et connexion :

• Adopte un connecteur de type Molex pour une installation et une connexion faciles.
• Généralement montable via des brides, offrant une certaine stabilité mécanique.
