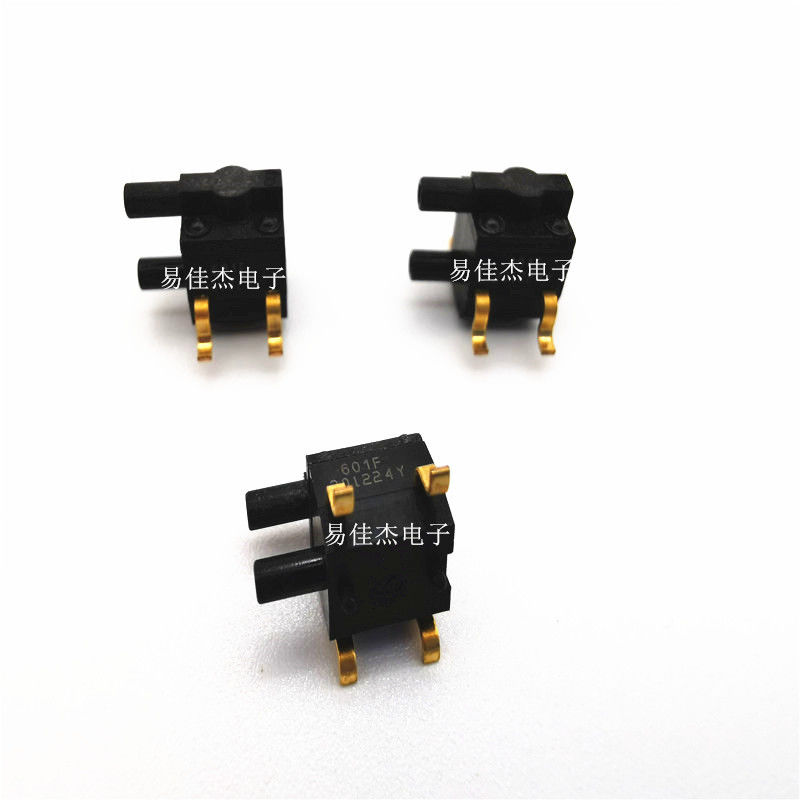

26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems

26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems
26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems

Image Grand :  26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems

Détails sur le produit:
Lieu d'origine: États-Unis
Numéro de modèle: Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: Négociable
Détails d'emballage: Emballage standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000 pièces
Contact

26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems

description de
Plage de pression: ±1,0 psi Plage de résistance d'entrée: 5.5 à 11,5 kΩ
Plage de résistance de sortie: 1.5 à 3,0 kΩ Plage de tension de sortie (à ±1 psi): ±14,7 mV min
Variation de la durée avec la température: ±1,5% typique, ±4,5% maximum zéro décalage: -2 à +2 mV
Mettre en évidence:

26PC01SMT industrial pressure sensor

,

medical equipment pressure sensor

,

HVAC systems pressure sensor



                        26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems





Product Features:

  • Wet/Wet Differential Sensing: Both ports can contact liquids, suitable for dual-medium measurement.
  • MEMS Piezoresistive Technology: High reliability and stability based on micro-machined sensing elements.
  • Compact SMT Package: Reduces PCB footprint, ideal for space-constrained designs.
  • High Overpressure Resistance: Withstands 20x rated pressure, enhancing durability in harsh environments.

Applications:

  • Industrial Control:
    • Air compressor ventilators, low-pressure pneumatic systems, filter clog monitoring.
  • Medical Equipment:
    • Ventilators, anesthesia machines, fluid pressure monitoring in dialysis devices.
  • HVAC Systems:
    • Airflow measurement, fan pressure control, building pressure balance.
  • Consumer Electronics:
    • Portable air pressure sensors, home appliance pressure monitoring.

Package & Mounting:

  • Pin Configuration:
    • 1: V+ (Supply Voltage)
    • 2: Output +
    • 3: V- (Ground)
    • 4: Output -
  • Mounting Style: Surface mount, compatible with standard SMT assembly processes.



Pressure Range ±1.0 psi1
Input Resistance Range 5.5 to 11.5 kΩ1
Output Resistance Range 1.5 to 3.0 kΩ1
Output Voltage Range (at ±1 psi) ±14.7 mV min, ±16.7 mV typical, ±18.7 mV max1
Span Change with Temperature ±1.5% typical, ±4.5% max1
Zero Offset –2 to +2 mV1
Zero Offset (25°C to 0°C; 25°C to 50°C) ±1.0 mV max1
Linearity Error (Percentage of Span) ±0.50% typical, ±1.75% max1
Repeatability and Hysteresis Error 0.20%1
Overpressure 20 psi max1
Input Offset Voltage (2 μV + 2 mV/150) × 1501
Input Offset Current 2500 Ω × 200 pA × 1501
Gain Error 0.5%1
CMRR 100 dB1
Gain Non - linearity 50 ppm/min1
0.1–10 Hz 1/f Noise 0.7 μV peak - to - peak × 1501
Total Unadjusted Error ~7 bits1
Total Adjusted Error ~14 bits1
Supply Voltage 2.5V–16V DC5
Operating Temperature Range -40°C to 85°C5
Compensated Temperature Range 0°C to 50°C3
Storage Temperature Range -55°C to 100°C3
Soldering Terminal Temperature/Time 315°C max./10 s max3
Vibration 10 g at 20 Hz to 2000 Hz3
Shock 100 g for 11 ms3
Life 1 million cycles min3
Package Type 4 - SMD Module5
Dimensions 7.1x6.1x7.7 mm5
Port Type Barbless, 0.07 - inch (1.88 mm) diameter tube nozzle5
Accuracy ±1.75%5
Response Time <1 ms5
Media Compatibility Air, gas, liquid6
Mounting Type PCB, Surface Mount5
Number of Pins 45
Weight 500 mg5
Moisture Sensitivity Level 1 (unlimited)



26PC01SMT Pressure Sensor For Industrial Control Medical Equipment HVAC Systems 0
