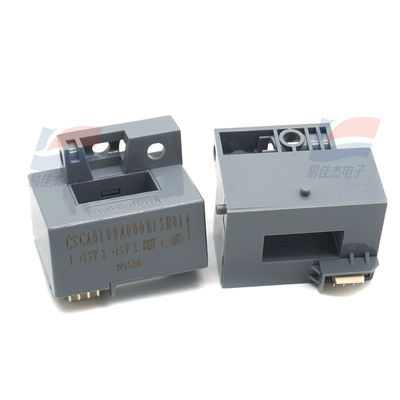

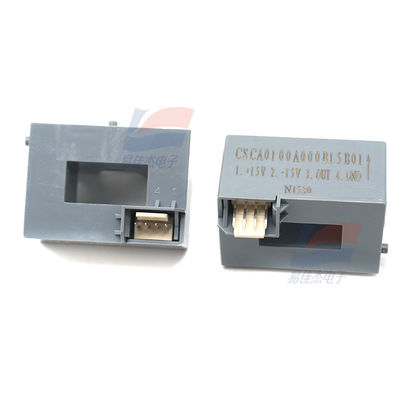

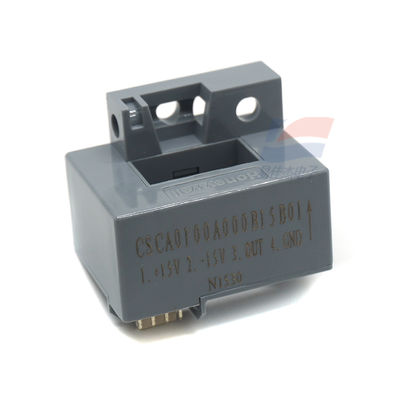

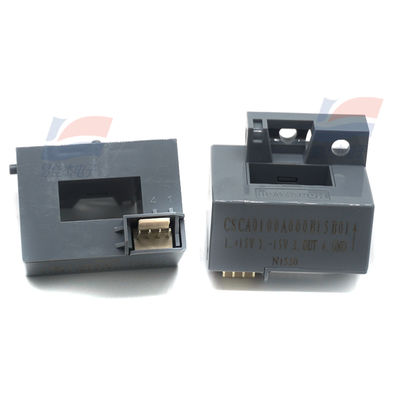

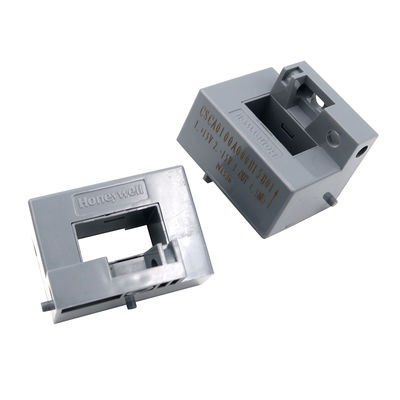

YJJ CSCA0100A000B15B01 Capteur de courant en boucle fermée utilisé dans les régulateurs de vitesse à fréquence variable

Description du produit :

Le capteur de courant en boucle fermée CSCA0100A000B15B01 est utilisé dans les régulateurs de vitesse à fréquence variable.

Caractéristiques :

Les capteurs de courant analogiques inductifs de la série CSCA-A sont basés sur la technologie à effet Hall. La tension de sortie générée par le dispositif à effet Hall (HED) est linéairement liée à l'amplitude et à la phase du champ magnétique appliqué. Le courant traversant le corps du conducteur génère un champ magnétique rotatif autour du conducteur. Ce champ magnétique est collecté par un noyau de matériau sensible au magnétisme et concentré dans l'entrefer du noyau, où se trouve le HED. Par conséquent, la sortie du HED est proportionnelle à l'amplitude et à la phase du courant primaire. La sortie du HED est ajustée pour l'étalonnage du gain et du décalage afin que les capteurs de la série CSCA-A puissent fournir la relation prédéfinie entre la sensibilité de sortie et le courant primaire.

Type de produit : Capteur de courant industriel

Calibre de courant : 100 A

Type de capteur : Boucle ouverte

Temps de réponse : 3 µs à 7 µs

Précision : 2 %

Plage de fréquences : 0 Hz à 50 kHz

Marque : Honeywell

Taille du noyau : 20,5 mm X 10,5 mm

Hauteur : 29 mm

Longueur : 40 mm

Température maximale de fonctionnement : + 80 °C

Température minimale de fonctionnement : - 10 °C

Tension d'alimentation de fonctionnement : 15 V

Type de produit : Capteurs de courant industriels

Série : CSCA 25

Sous-catégorie : Capteurs

Type : Capteur de courant analogique inductif

Largeur : 35 mm

Spécifications :
