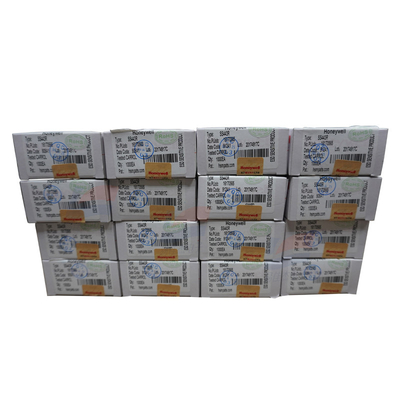

Le capteur à effet Hall numérique unipolaire YJJ SS443R en boîtier TO-92 est utilisé pour les moteurs CC sans balais

Description du produit :

Le capteur à effet Hall numérique unipolaire YJJ SS443R en boîtier TO-92 est utilisé pour les moteurs CC sans balais

Caractéristiques :

Séries SS340RT et SS440R

Circuits intégrés de capteurs à effet Hall numériques unipolaires à faible coût. Boîtiers SOT-23 (SS340RT) et TO-92 plat (SS440R). Sortie à collecteur ouvert numérique

Le circuit intégré du capteur SS340RT/SS440R est un capteur à effet Hall numérique multifonctionnel de petite taille qui fonctionne sur la base du champ magnétique fourni par un aimant permanent ou un électroaimant. Ils peuvent répondre à un seul pôle : le pôle nord (SS340RT) ou le pôle sud (SS440R).

Ces circuits intégrés Hall unipolaires offrent trois sensibilités magnétiques différentes pour la sélection, ce qui peut répondre à diverses applications :

Les SS341RT et SS441R offrent la sensibilité la plus élevée, avec un point de fonctionnement typique de 75 G à une température de 25 °C [77 °F].

Les SS343RT et SS443R offrent une sensibilité moyenne, le point de fonctionnement typique à 25 °C [77 °F] étant de 135 G.

Les SS349RT et SS449R offrent la sensibilité la plus faible, avec un point de fonctionnement typique de 305 G à une température de 25 °C [77 °F].

Ces capteurs sont disponibles en deux types de boîtiers :

SS340RT : Boîtier miniature à montage en surface SOT-23.

SS440R : Boîtier TO-92 à broche plate.

La petite taille du SS340RT nécessite moins d'espace sur le circuit imprimé et peut être utilisé dans des assemblages plus petits. Sa capacité de 3 Vcc peut être utilisée dans des applications basse tension, atteignant ainsi des objectifs d'économie d'énergie.

La série SS340RT est disponible en emballage sur bobine et sur touret (3 000 par bobine) ; la série SS440R est en vrac (1 000 par sac).

Applications du produit

Mesure de la vitesse et du régime

Compteur/compteur de vitesse de rotation

Contrôle de moteur et de ventilateur

Contrôle de véhicule électrique

Position du toit ouvrant automatique

Débit, capteur de débit

Moteur CC sans balais

Contrôle de robot

Catégories de produits : Capteurs à effet Hall/magnétiques d'interface de carte RoHS :

Type : Unipolaire

Courant de fonctionnement : 3,5 mA

Courant de sortie maximal : 8 mA

Point de fonctionnement minimum/maximum : 45 G à 205 G

Point de libération minimum/maximum (Brp) : 40 G à 180 G

Tension d'alimentation : 24 V

Température de fonctionnement minimale : -40 °C

Température de fonctionnement maximale : +150 °C

Style d'installation : Traversant

Boîtier/Logement : TO-92-Flat-3

Marque : Honeywell

Type de produit : Capteurs à effet Hall/magnétiques à montage sur carte 1000

Sous-catégorie : Capteurs

Tension d'alimentation maximale : 24 V

Tension d'alimentation minimale : 3 V

Poids unitaire : 118 mg
