Module capteur infrarouge humain thermoluminescent miniature YJJ GH-718A/B/C

Description du produit:

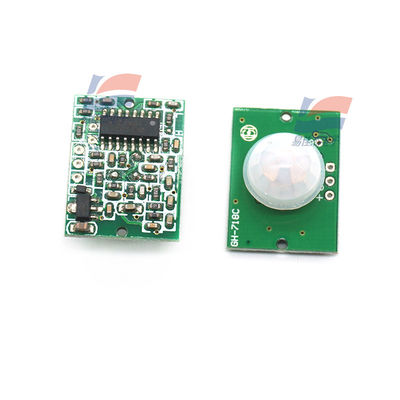

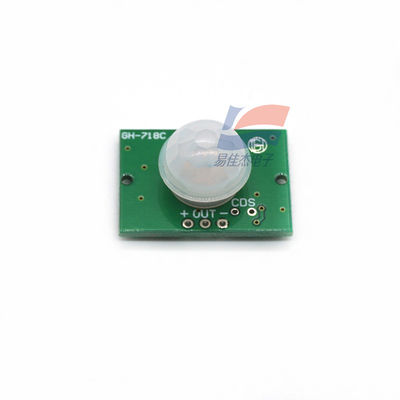

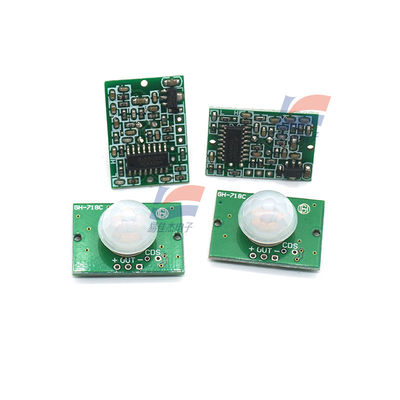

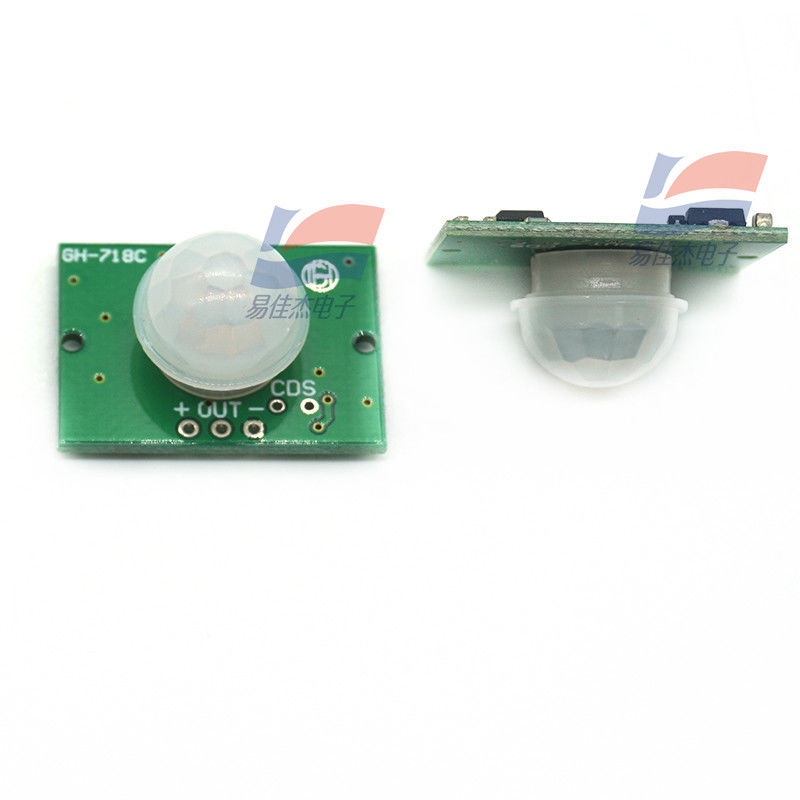

YJJ GH-718A/B/C Module de détection infrarouge humain thermoluminescent en miniature

Caractéristiques:

Les produits de commande automatique basés sur la technologie infrarouge ont une sensibilité élevée et une fiabilité élevée et sont largement utilisés dans divers équipements électriques de détection automatique.

Caractéristiques:

1. Détection entièrement automatique: lorsqu'une personne entre dans la plage de détection, un niveau élevé est émis; lorsque la personne quitte la plage de détection, le niveau élevé est automatiquement retardé et éteint,et un faible niveau est la sortie.

2. Contrôle sensible à la lumière (facultatif, non réglé en usine): le contrôle sensible à la lumière peut être réglé. Il ne détecte pas pendant la journée ou lorsque la lumière est forte.

3Deux méthodes de déclenchement: (peut être sélectionnée par le sauteur)

a. Méthode de déclenchement non répétitif: une fois que la sortie de détection atteint un niveau élevé, le niveau élevé passe automatiquement à un niveau bas après la fin de la période de retard.

b. Méthode de déclenchement répétable: une fois que la sortie de détection atteint un niveau élevé, s'il y a une activité humaine dans la plage de détection pendant la période de retard, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, et prend le dernier temps d'activité comme point de départ du temps de retard).

4. Temps de verrouillage de détection (réglage par défaut: pas de temps de verrouillage): après chaque sortie de détection (niveau élevé à niveau bas), une période de verrouillage peut être réglée immédiatement.le capteur n'accepte aucun signal de détectionCette fonction permet de réaliser l'opération d'intervalle de "détection du temps de sortie" et de "détection du temps de verrouillage" et peut être appliquée aux produits de détection des intervalles.Cette fonction peut supprimer efficacement diverses interférences générées lors de la commutation de charge (ce temps peut être réglé de quelques dixièmes de seconde à plusieurs dizaines de secondes).

5. Large plage de tension de travail: tension de travail par défaut DC5V-20V (plage personnalisable DC3V-DC24V)

6Faible consommation d'énergie: courant statique < 50 microampères, particulièrement adapté aux applications à batterie.

7Signal de sortie de haut niveau: peut être facilement connecté à divers circuits.

Paramètres techniques:

1. tension de travail: DC5V-20V (plage personnalisable DC3V-DC24V); 2. consommation d'énergie statique: < 50 microampères; 3. niveau de sortie: haute 3.3V (d'autres valeurs de tension peuvent être personnalisées); basse 0V;

4. temps de retard: peut être effectué dans la gamme de quelques dixièmes de seconde à plusieurs minutes; 5. temps de verrouillage: peut être effectué dans la gamme de quelques dixièmes de seconde à plusieurs dizaines de secondes

6Méthode de déclenchement: L - non répétitif; H - répétable; 7.personnalisable de plusieurs centimètres à moins de 7 mètres).

8. température de travail: -15 - +70 degrés; 9. taille du PCB: 28*38mm, distance de trou de vis 32,5mm; 10. taille de lentille de détection (diamètre): 23mm (par défaut); également disponible: 12,7mm; 8mm sélectionnable.

I. Produits de détection infrarouge du corps humain:

1: GH-807 Commutateur de détection infrarouge du corps humain

2: GH-918 sonde câblée infrarouge

3: GH-9181 sonde infrarouge câblée anti-animal de compagnie (contrôle de programme à puce unique)

4: GH-032 sonde câblée infrarouge de type rideau

5: GH-7832 sonde câblée infrarouge de type plafond

II: Modules de détection infrarouge du corps humain:

1: GH-7181A/B Module de détection infrarouge du corps humain (faible consommation d'énergie: 50 uA, petit volume A3828B3224mm)

2: GH-7182 Module de détection infrarouge du corps humain (résistance à basse température: -40 degrés)

3: GH-7183 Module de détection infrarouge du corps humain (faible consommation électrique: 50 uA, petit volume 3224 mm, courant de charge 0,5 A)

III: Types de modules de détection par ultrasons:

1: module de détection par ultrasons GH-311 (petit volume 4619 mm)

2Module émetteur-récepteur GH-311R

3: module de transmission GH-311T

IV: Types de modules de détection des gaz:

1: Module de détection des gaz GH-310 (petit volume 3826 mm)

1: GH-312 Module de détection de fumée (petit volume 3322 mm)

V: Types de modules d'humidité:

1: HTF2232 Module d'humidité de sortie de fréquence

2: HSM-20G Module d'humidité de sortie de tension

VI: Types généraux de modules émetteurs-récepteurs haute fréquence 315M/433M:

1: GH-2082: (315M/433M Module de réception)

2: GH-682: (315M/433M avec module de réception de décodage)

3: GH-610: (315M/433M Module de transmission)

VII: Types généraux de régulateurs industriels à haute fréquence 315M/433M (avec relais):

1: GH-1226 Contrôleur industriel (4/6 canaux de relais, contrôle de programme à puce unique)

2: GH-1228 Contrôleur industriel (canaux de relais 8/12 et contrôle de programme à puce unique)

3: GH-1228 Contrôleur industriel (8/2 groupes de 4 canaux de relais, contrôle de programme à puce unique)

4: GH-1228 Contrôleur industriel (12/3 groupes de 4 canaux de relais, contrôle de programme à puce unique)

Portée d'application

Produits de sécurité

Jouets détectant le corps humain

Dispositifs d'éclairage à détection du corps humain

Contrôle de l'automatisation industrielle, etc.

Principaux paramètres techniques:

1 Voltage de fonctionnement: CC 3,7 à 20 V

2 Courant statique: 50 uA

Sortie à 3 niveaux: haute 3.3V, basse 0V

4Durée: réglable de 3 à 900 secondes

5Angle de détection:

6Distance de détection: 3 mètres.

Les spécifications:
