Le module de déplacement de détection des micro-ondes YJJ GH-719 utilise le principe du radar Doppler à 10,525 GHz

Description du produit:

Le module de déplacement de détection des micro-ondes YJJ GH-719 utilise le principe du radar Doppler à 10,525 GHz

Caractéristiques:

GH-719 Manuel d'utilisation du module de déplacement des micro-ondes

Le module de déplacement de détection des micro-ondes GH-719 est un détecteur d'objets mobiles à micro-ondes conçu sur la base du principe du radar Doppler.Il peut fonctionner directement en connectant une alimentation en courant continu de 6-20V.

Le traitement du signal du module de déplacement par induction de micro-ondes GH-719 est effectué à l'aide d'un programme micro-ordinateur à puce unique, assurant une fiabilité élevée.La carte de circuit a 16 niveaux de réglage de sensibilité, et la distance de détection peut être réglée dans la plage de 0,3 à 10 mètres. Il existe 4 options de mode déclencheur, et le temps de sortie du signal est de 2 secondes, 3 secondes, 10 secondes, 20 secondes.d'une épaisseur n'excédant pas 1 mm, il peut supprimer le déclenchement pendant la journée. Il est principalement appliqué dans le contrôle automatique de la porte et le commutateur, le contrôle de l'automatisation industrielle, les systèmes de prévention de la sécurité intérieure et extérieure,Système de contrôle vidéo automatique de la machine de retrait automatique, et d'avertissement de sécurité extérieure et d'autres lieux.

Le module de déplacement par induction de micro-ondes GH-719 est un module de type détection sans contact.,Il peut être installé à l'intérieur de boîtiers en plastique, en verre, en bois et autres boîtiers non métalliques de certaines épaisseurs,le rendant pratique pour une application dans le contrôle de divers produits ou équipements.

2- Instructions de réglage de la carte de circuit:

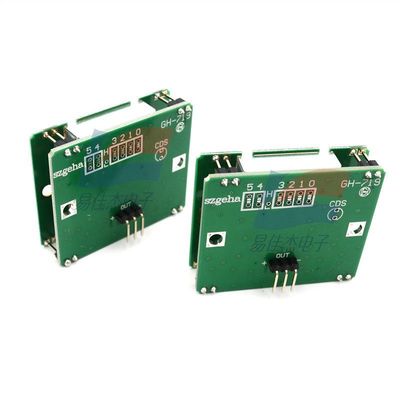

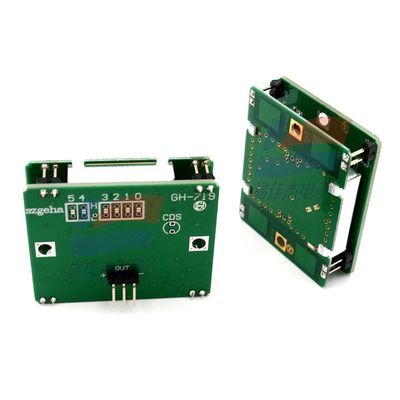

Un réglage de sensibilité de 16 niveaux: Il y a quatre points de connexion marqués comme 0, 1, 2 et 3 sur la carte de circuit imprimé.

En court-circuitant les 4 points de connexion comme indiqué ci-dessous, la sensibilité peut être réglée à 16 niveaux, ce qui permet d'ajuster la portée de détection de 0,3 mètres à 10 mètres.

2Quatre points de connexion ont été déconnectés.

3: Le court-circuit du point de connexion est de 1, et aucun court-circuit n'est de 0, lorsque tous sont court-circuités, la sensibilité est la plus élevée.

100h00

2: 0001

3Le numéro de téléphone:

4Nom: 0011

5: 0100

6Nom de l'organisme:

7Nom de l'établissement

8Nom de l'entreprise: 011

8Il s'agit d'un groupe de personnes qui se trouvent dans une situation similaire.

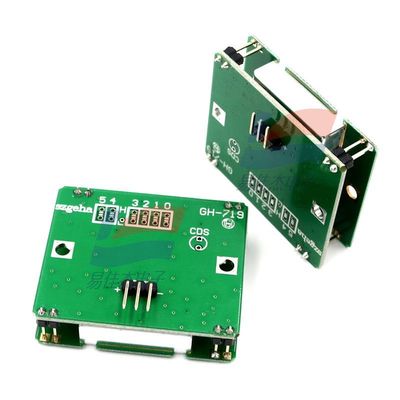

Quatre modes de réglage pour B: Il y a deux points de connexion marqués 4 et 5 sur la carte de circuit imprimé.

1- Mode de déclenchement irrépétable:

Lorsqu'un objet en mouvement est détecté, un signal de haut niveau de 3 secondes est émis, puis le processus s'arrête.un signal de haut niveau de 2 secondes est émisLe cycle se répète jusqu'à ce qu'aucun objet en mouvement ne soit détecté, puis la sortie de signal de haut niveau s'arrête.

2:01 Mode de déclenchement tactile répétable, avec un délai de 2 secondes:

Lorsqu'un objet en mouvement est détecté, un signal de haut niveau de 2 secondes est émis. Pendant cette période de 2 secondes, le module détecte continuellement le mouvement de l'objet à une fréquence de 30 fois par seconde.Si le mouvement de l'objet est détecté à nouveau, le temps sera prolongé de 2 secondes jusqu'à ce qu'aucun mouvement de l'objet ne soit détecté.

Le signal de haut niveau sera retardé de 2 secondes, puis arrêté.

3:10 Mode de déclenchement tactile répétable, avec un délai de 10 secondes:

Lorsqu'un objet en mouvement est détecté, un signal de haut niveau de 10 secondes est émis. Pendant cette période de 10 secondes, le module fonctionne à une fréquence de 30 fois par seconde.

Si le mouvement d'un objet est détecté à nouveau, le temps sera retardé de 10 secondes jusqu'à ce qu'aucun objet en mouvement ne soit détecté.

Le signal de haut niveau sera retardé de 10 secondes, puis arrêté.

4:10 Mode de déclenchement répétable, avec un temps de retard de 20 secondes:

Lorsqu'un objet en mouvement est détecté, un signal de haut niveau de 20 secondes est émis. Pendant cette période de 20 secondes, le module fonctionne à une fréquence de 30 fois par seconde.

Détection continue: si le mouvement d'un objet est détecté à nouveau, le temps sera retardé de 20 secondes jusqu'à ce qu'aucun objet en mouvement ne soit détecté.

Le signal de haut niveau sera retardé de 20 secondes avant de s'arrêter.

Résistant photo CDS:

En connectant le photorésisteur, il peut empêcher la déclenchement de se produire pendant la journée ou dans des environnements avec une lumière vive.

2: déclencher une action efficace:

Connectez un photorésisteur, et il peut déclencher quand un objet en mouvement est détecté dans l'obscurité ou dans un environnement à faible luminosité.Même si la lumière passe des ténèbres à la lumière, l'état de déclenchement et le temps de retard ne peuvent pas être modifiés tant que le signal de sortie n'est pas à un niveau bas.

Nom de l'entreprise:

Une fois la sensibilité et le mode de déclenchement sélectionnés, le microcontrôleur doit être éteint et réinitialisé avant d'exécuter la nouvelle fonction de sélection.

Trois, les principaux paramètres techniques:

1 Fréquence centrale: 10,525 GHz

2 Tension de fonctionnement: 6V DC ± 20V

3 Courant statique: 6mA 4 Niveaux de sortie élevés/faibles: 5V/0V

Modèle d'antenne 5 3 dB - azimuth 80 ° 6 Modèle d'antenne 3 dB - élévation 40 °

7Distance d'induction: 0,3 à 10 mètres, réglable à 16 niveaux.

9Température ambiante: -30 à 70 degrés Celsius

10. Dimensions: 45 * 37 * 18 mm
