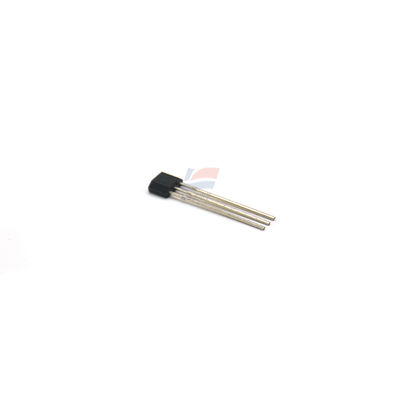

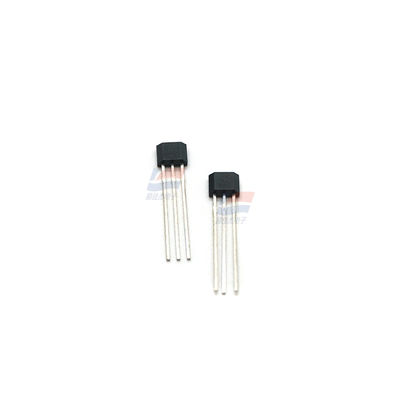

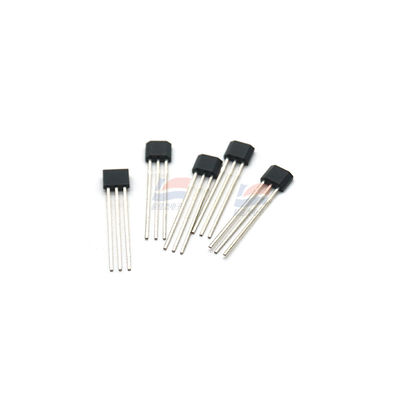

CS3040 Capteur d'effet Hall large plage de tension d'alimentation

                             Capteur à effet Hall CS3040 - Large plage de tension d'alimentation

Composition du produit :

Le capteur à effet Hall CS3040 est composé d'un régulateur de tension, d'un générateur de tension Hall, d'un amplificateur différentiel, d'un trigger de Schmitt et d'un étage de sortie à collecteur ouvert.

Principe de fonctionnement

Son entrée est l'intensité de l'induction magnétique et la sortie est un signal de tension numérique. Il s'agit d'un circuit magnéto-sensible unipolaire, adapté au fonctionnement sous des aimants rectangulaires ou cylindriques.

Caractéristiques du produit :

• Large plage de tension d'alimentation.
• Vitesse de commutation rapide, pas de gigue instantanée.
• Large plage de fréquences de fonctionnement (DC~100KHz).
• Longue durée de vie, petite taille et installation pratique.
• Il peut être directement interfacé avec des transistors et des circuits logiques tels que TTL et MOS.

Paramètres limites :

• Tension d'alimentation : 4,5 V~24 V.
• Intensité de l'induction magnétique : illimitée.
• Courant de sortie : jusqu'à 10 mA.
• Température ambiante de fonctionnement (Type I) : - 40 °C~125 °C.
• Température de stockage : - 55 °C~150 °C.

Caractéristiques électriques (TA = 25 °C)

• Tension de niveau bas de sortie : La valeur typique est de 0,05 V et la valeur maximale est de 1,2 V lorsque Vcc = 4,5 V~24 V.
• Courant de fuite de sortie : La valeur typique est de 8 µA et la valeur maximale est de 12 µA lorsque Vo = Vccmax et que VCC est en circuit ouvert.
• Courant d'alimentation : La valeur typique est de 0,12 mA~0,14 mA.
• Temps de montée de sortie : La valeur typique est de 0,12 µs lorsque Vcc = 12 V et RL = 480 Ω.
• Temps de descente de sortie : La valeur typique est de 0,14 µs lorsque Vcc = 12 V et CL = 20 pF.
