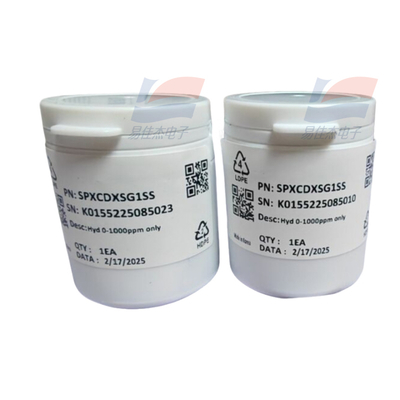

Le détecteur de gaz YJJ SPXCDXSG1SS XCD est utilisé pour les instruments de détection de gaz combustibles.

Description du produit :

Le détecteur de gaz YJJ SPXCDXSG1SS XCD est utilisé pour les instruments de détection de gaz combustibles

Caractéristiques :

L'alarme de gaz Sensepoint XCD est un appareil fixe installé dans les zones où il y a des gaz inflammables, explosifs ou toxiques, utilisé pour détecter les concentrations de gaz combustibles, de gaz toxiques et d'oxygène dans l'air. L'alarme de gaz XCD (signifiant « Exceed ») intègre tous les avantages de la technologie de détection de gaz et est une version mise à jour du détecteur de gaz fixe largement utilisé. Ses performances en termes de coût sont bien supérieures à celles de tous les produits similaires existants.

Les composants principaux du Sensepoint XCD, tels que les capteurs, adoptent des technologies avancées et l'application de la technologie infrarouge non dispersive (NDIR), ce qui rend la détection plus précise et offre une meilleure stabilité à long terme. Le XCD peut être équipé de divers capteurs, notamment la combustion catalytique, l'électrochimie et le NDIR, dans le même boîtier, ce qui lui permet de détecter un plus large éventail de gaz et avec plus de types. Par conséquent, le XCD est largement applicable dans les domaines industriels généraux tels que le pétrole, l'industrie chimique, la métallurgie et la fabrication, et fonctionne également bien dans certains environnements difficiles.

Le Sensepoint XCD est doté d'une fonction d'indication d'état automatique. L'utilisation du rétroéclairage tricolore permet d'afficher clairement son état de fonctionnement à distance :

• Lorsqu'il n'y a pas d'alarme et que l'appareil fonctionne correctement, le rétroéclairage est vert.

• En cas de défaut, le rétroéclairage est jaune.

• Lorsqu'une alarme est déclenchée, le rétroéclairage est rouge.

Plage : 0 - 200 ppm

Plateforme de détecteur universelle

Principales caractéristiques :

n Mesure précise et fiable

Le capteur utilise un certain nombre de technologies très efficaces (telles que le diagnostic de sécurité du capteur ReflexTM, la technologie de détection infrarouge CO2 et CH4), offrant une grande précision, une bonne stabilité et une longue durée de vie.

n Affichage clair et intuitif

Il adopte un grand écran LCD, affichant simultanément la concentration de gaz sous forme numérique et un graphique à barres, ainsi que de riches affichages d'icônes d'état et un rétroéclairage multicolore.

Le fonctionnement est simple et rapide.

Fonctionnement sur site non destructif et non intrusif. Actionné par des tiges magnétiques, il est pratique pour l'étalonnage sur site de l'instrument.

Le boîtier est robuste et durable.

Boîtier en alliage d'aluminium ou en acier inoxydable, avec une forte résistance à la corrosion.

n Riche en fonctions et pratique

La même structure externe est applicable à plusieurs capteurs. Il a de faibles coûts d'achat et de fonctionnement, une longue durée de vie des capteurs, trois sorties relais et deux entrées qui peuvent être étendues pour l'installation d'une alarme locale. Il peut être configuré avec des plans de maintenance et dispose d'une fonction de diagnostic des défauts.

n Certification antidéflagrante complète

Convient à divers environnements industriels et miniers dans les zones dangereuses de la zone 1 et de la zone 2. Il a reçu des certifications de plusieurs grandes institutions : GB, CCCF, KTL, ATEX, UL, CSA, IEC.

n Sorties de signaux multiples

Méthode de connexion de signal de courant standard industriel à trois fils 4-20 mA (option Source ou Sink disponible), qui peut être connectée à divers contrôleurs d'alarme de gaz, ou à des automates programmables, des DCS, des SCADA et d'autres systèmes.

2) En cas de dépassement de la plage normale, pendant la suppression (qui peut être définie par l'utilisateur) et en cas de défaut, différents signaux de courant sont émis à différents niveaux, ce qui facilite la collecte et le traitement des données du système.

3) Trois relais programmables pour la sortie et la sortie de signal de bus Modbus RTU sont disponibles, adaptés à diverses exigences d'application.

n Facile à installer

Le support d'installation universel est conçu et peut être installé à distance, ce qui rend l'installation sur site de l'instrument pratique et rapide.

n Pratique pour la maintenance

Les capteurs et les émetteurs adoptent une conception modulaire en interne. Tous les composants de chaque module sont connectés par des méthodes de branchement et de connexion, ce qui facilite extrêmement le remplacement des composants sur site.

Spécifications techniques

Alarme de gaz Sensepoint XCD

Principe du capteur

Électrochimie (gaz toxique, oxygène)

Combustion catalytique (gaz inflammable)

Technologie infrarouge (gaz inflammable, CO2)

Paramètres électriques

Alimentation

16 VDC - 32 VDC (système à 3 fils)

Consommation d'énergie

220 mA

Sortie de simulation

Sortie analogique standard industrielle 4-20 mA

Source ou Sink peut être sélectionné via un commutateur

Condition de dépassement de plage : 22 mA

Condition de suppression : 2,0 mA ou 4,0 mA (l'utilisateur peut définir)

Sortie en cas de défaut : supérieure à 0,0 mA et inférieure à 4,0 mA

Exigences de câblage

Fil blindé à 3 conducteurs (0,5 - 2,5 mm², équivalent à 20 - 14 AWG)

Sortie relais

3 relais programmables avec sorties (capacité de contact : CA 250 V/5 A)

Communication numérique

Sortie de bus RS485 Modbus RTU

Mode d'affichage

LCD, avec rétroéclairage tricolore (vert, jaune, rouge)

Paramètres de mesure

Précision

± 2 % FSD

Linéarité

± 5 % de la pleine échelle

Erreur de répétabilité

± 2 % 6 mois

Durée de vie du capteur

Plus de 5 ans

Temps de réponse

T90

Unité de mesure

%LEL, %VOL, mg/m3, ppm

Paramètres mécaniques

Matériau

Émetteur : revêtement en poudre d'aluminium ou acier inoxydable 316

Capteur : acier inoxydable 316

Point d'entrée pour les lignes entrantes

M20 ou ¾" NPT

Dimensions de la forme

201 mm×164 mm×99 mm

Poids

~1,4 kilogrammes

Exigences environnementales

Contrainte de travail

90 kPa à 110 kPa

Température de fonctionnement

-40℃ à 65℃

Humidité ambiante

Continue : 20 % - 90 % HR (sans condensation)

Interruption : 10 % - 99 % HR (sans condensation)

Certification antidéflagrante

GB Exd IIC T4

International IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groups A,B,C

UL & CSA/cULClass II, Div1&2 Groups E,F,G

KTL (Corée)Exd IIC T4

Niveau de protection

IP66
