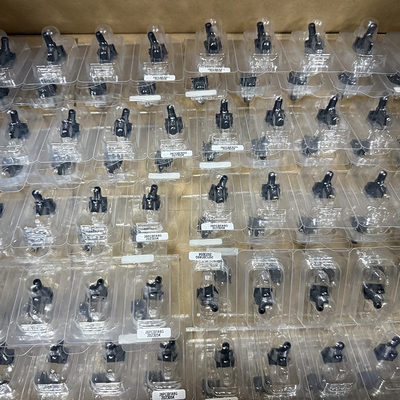

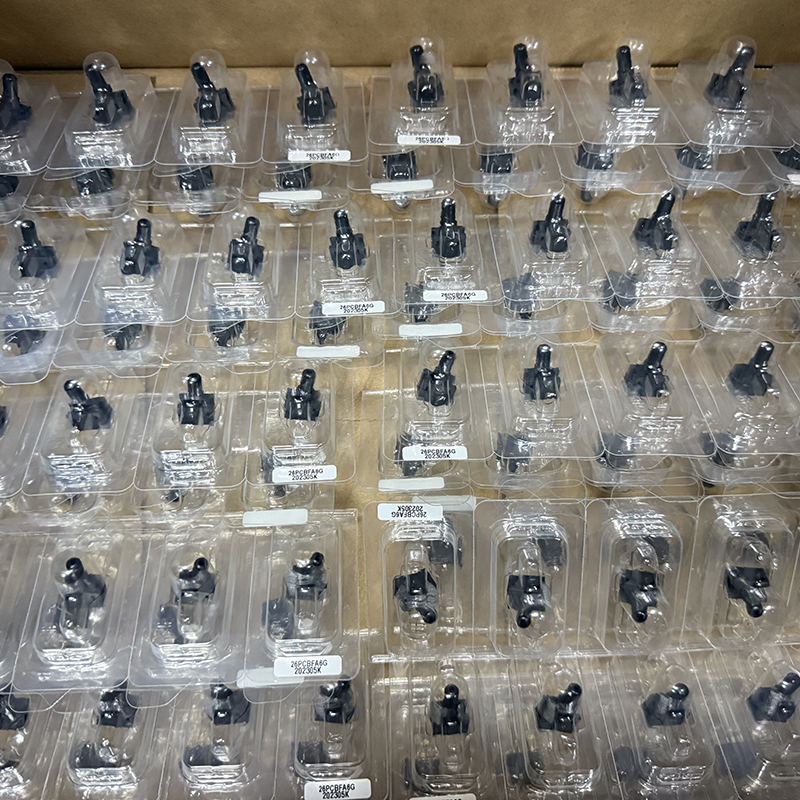

YJJ 26PCBFA6G Capteur de pression à interface de carte est utilisé dans les dispositifs médicaux

Description du produit :

Le capteur de pression d'interface de carte YJJ 26PCBFA6G est utilisé dans les dispositifs médicaux

Caractéristiques :

Capteurs basse pression série 26PC Ces capteurs basse pression miniatures à montage en surface (CMS) sont de petite taille et sont des dispositifs économiques, conçus pour être utilisés en conjonction avec la détection différentielle d'humidité/point de rosée.

Les modèles CMS, grâce à leur fiabilité et leur précision à long terme dans un seul boîtier traversant, ont une configuration plus petite qui réduit l'espace occupé sur le circuit imprimé, réduisant ainsi la taille globale du circuit imprimé et diminuant les coûts.

Les capteurs peuvent être montés sur carte avec d'autres dispositifs CMS courants, ce qui permet d'éliminer les opérations d'installation de cartes auxiliaires et d'améliorer l'efficacité de la production.

Les capteurs 24PC/26PC adoptent la technologie de détection du travailleur, en utilisant des composants de détection micro-usinés piézorésistifs professionnels pour fournir des performances, une fiabilité et une précision élevées.

Les deux séries de capteurs ne sont pas amplifiées, mais la série 26PC est compensée en température.

Les capteurs peuvent être utilisés avec divers milieux secs et humides, compatibles avec le plastique de sulfure de polyphénylène (PPA) et l'étanchéité moyenne, et conçus pour mesurer une pression de ±1 à ±15 psi dans une plage de température de fonctionnement de -40 à 85 °C.

Les capteurs de pression miniatures de la série 26PC, calibrés en usine, offrent des performances de détection différentielle fiables dans un boîtier compact. Ce capteur utilise une technologie de détection vérifiée, utilisant des éléments de détection micromécaniques piézorésistifs spécialisés, permettant l'interchangeabilité des composants, des performances, une fiabilité et une précision élevées. La conception du circuit en pont de Wheatstone non amplifié et non compensé à faible consommation fournit une sortie mV stable inhérente de plus de 1,0 psi à 250 psi dans la plage de détection.

Type de pression : Jauge, Différentiel

Pression de service : 5 psi

Précision : 0,4 %

Type de sortie : Analogique

Style d'installation : Traversant

Tension de fonctionnement : 10 V

Type de port : Unique axial sans barbillon

Boîtier/Logement : SIP-4

Température minimale de fonctionnement : -40 °C

Température maximale de fonctionnement : +85 °C

Série : 26PC

Taille du port : 0,2 po

Type de produit : Capteurs de pression à montage sur carte 25

Sous-catégorie : Capteurs

Tension d'alimentation maximale : 16 V

Poids unitaire : 2 g
