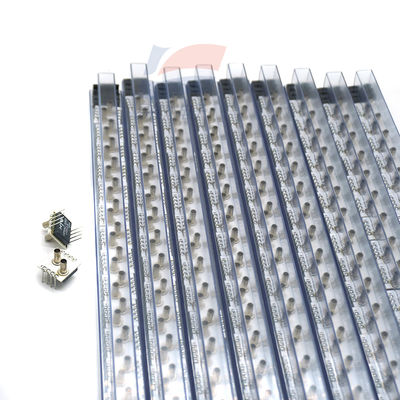

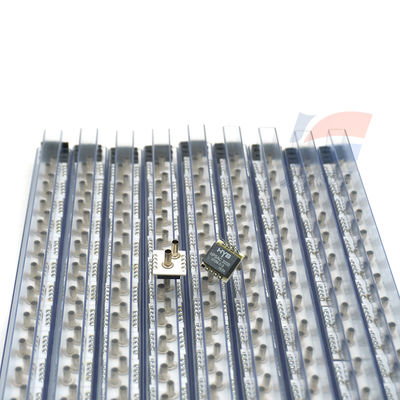

YJJ HPSAC3000 010M-D-S Capteur de pression à courant constant 1Kpa à double tube est utilisé dans les systèmes CVC

Description du produit :

Le capteur de pression à courant constant à deux tubes YJJ HPSAC3000 010M-D-S 1Kpa est utilisé dans les systèmes CVC.

Caractéristiques :

Les hautes performances et la haute précision permettent à ce capteur d'être utilisé dans de nombreuses applications, et sa conception compacte et pratique est très adaptée aux utilisateurs de production.

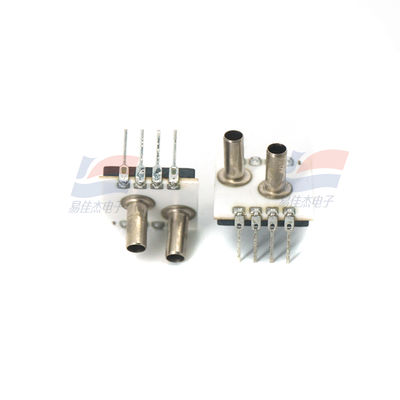

Le capteur de pression HPSAC 3000 est installé sur un substrat en céramique de 1 mm d'épaisseur, avec un ou deux tubes de pression. Sont imprimées sur le substrat

Des résistances à couche épaisse sont traitées individuellement au laser pour assurer la compensation de température et l'étalonnage du point zéro. Une résistance supplémentaire est ajustée en fonction de l'individu...

La plage du capteur est conçue pour fournir une amplification du capteur et un amplificateur différentiel externe pratiques. Le milieu de pression compatible pour cette série de capteurs est

Pour l'air sec ou les gaz et liquides non corrosifs.

Le modèle HPSAC 3000 est conçu pour une excitation à courant constant. La plage de pression de toute la série est de 1 kPa à 700 kPa.

Caractéristiques

Excitation à courant constant

Boîtier DIP facile à utiliser

Large plage de compensation (0 à 70°C)

Étalonnage du zéro

Application OEM haute performance

Réducteur, outils de mesure et configuration relative

Plage de pression de 10 mBar à 7 Bar (1 kPa - 700 kPa) Application

Instrumentation médicale

Respirateurs

CVC (Chauffage, Ventilation et Climatisation) Contrôle de processus

Détection de fuites Contrôle pneumatique

Altimètre

Description des spécifications

1) La surpression fait référence à une force plus importante qui est appliquée sans endommager l'élément de détection.

2) La pression d'éclatement est la pression la plus élevée appliquée sans provoquer de fuite ni d'endommagement de l'élément de détection.

3) Le signal de sortie analogique est proportionnel au courant d'entrée.

4) La tension de décalage est la tension de sortie à pression nulle.

5) La plage est la différence algébrique entre la plage de pression pleine échelle et le décalage.

6) Les erreurs thermiques de plage et de décalage indiquent l'écart significatif du signal du capteur (plage et décalage) tout au long du processus de compensation, par rapport à la valeur à 25°C.

En comparaison, la plage de température est de 0 à 70°C. Pour la plage de pression où p ≤ 100 mbar, ce paramètre est défini comme Zmax = 0,5 mV.

7) La répétabilité est définie comme l'écart typique du signal de sortie après 10 cycles de pression.

8) La non-linéarité est définie comme la BFSL (meilleure droite d'ajustement) sur toute la plage de pression, mesurée sur le côté supérieur du moule à P1.

9) Compatibilité du milieu : Au niveau du port de pression P1 : Gaz propre, sec et non corrosif, adapté au silicium, au Pyrex, au RTV, à l'or,

Céramique Al2O3, résine époxy, étain.

10) Compatibilité avec les milieux : Au niveau du port de pression P2 : Des gaz non corrosifs sont présents pour le silicium, le Pyrex, le RTV, la céramique Al2O3, la résine époxy et l'étain.

Ou liquide

Spécifications :
