YJJ HSCMRRN001ND2A3 Sensor de pression en céramique au silicium de haute précision pour usage médical

Description du produit :

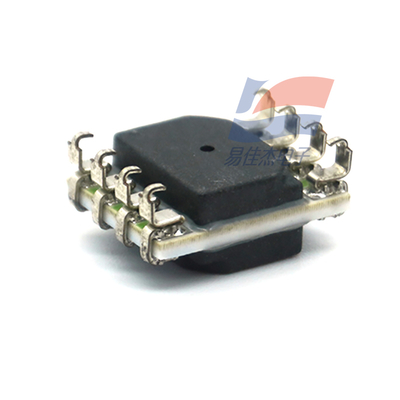

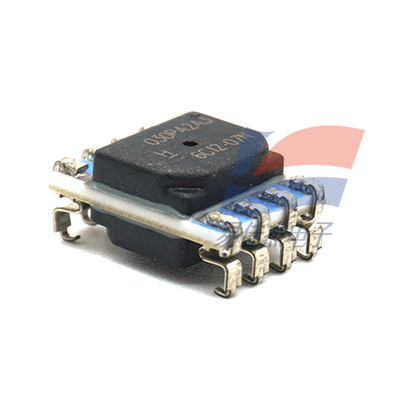

Capteur de pression micro-pression en céramique de silicium de haute précision YJJ HSCMRRN001ND2A3 HSC 1 in H2O pour usage médical

Caractéristiques :

La série HSC (céramique de silicium de haute précision) de produits micro-pression TruStability se caractérise par une sensibilité élevée, une résistance élevée à la surpression et à la pression d'éclatement - ces trois caractéristiques de performance sont rarement trouvées dans le même produit. Cette technologie peut protéger le capteur sans affecter sa capacité à détecter des changements de pression extrêmement faibles, et peut également surmonter l'influence de certains facteurs environnementaux (tels que la température, l'humidité, etc.) pour maintenir la durabilité. Paramètres de spécification

I. Introduction du produit

La série HSC (céramique de silicium de haute précision) de produits micro-pression TruStability se caractérise par une sensibilité élevée, une résistance élevée à la surpression et à la pression d'éclatement - ces trois caractéristiques de performance sont rarement trouvées dans le même produit. Cette technologie peut protéger le capteur sans affecter la sensibilité des changements de pression extrêmement faibles, et peut également surmonter l'influence de certains facteurs environnementaux (tels que la température, l'humidité, etc.) pour maintenir la durabilité.

Après une utilisation à long terme ou à température extrême, le capteur micro-pression TruStability continue de surpasser tous les produits de capteurs similaires de l'industrie en termes de stabilité. Cette série peut minimiser les exigences de calibration du système, optimiser les performances du système et réduire les exigences de service ou de remplacement pendant la durée de vie du capteur, soutenant efficacement le fonctionnement normal du système. Pour les capteurs de pression, maintenir une stabilité élevée dans la plage de micro-pression requise est très difficile. Généralement, les capteurs de pression sont sujets à des dommages dans des conditions de haute pression lorsqu'ils sont utilisés dans des applications de micro-pression. Le capteur micro-pression TruStability utilise la technologie brevetée de Honeywell, qui peut maintenir une stabilité de pointe dans l'industrie, même en cas de surpression.

Cette nouvelle série de capteurs peut lire la pression dans la plage de micro-pression à pleine échelle spécifiée (±2,5 mbar à ±40 mbar [±1 inH2O à ±30 inH2O]) et fournir une sortie numérique ou analogique, offrant un support pour de nombreuses applications industrielles et médicales :

Applications CVC (chauffage, ventilation et climatisation) industrielles : y compris les systèmes de contrôle VAV (débit d'air variable), la pression statique des conduits, la détection de blocage des filtres CVC, les transmetteurs CVC et la qualité de l'air intérieur. Applications médicales : y compris les ventilateurs, les machines d'anesthésie, les spiromètres, les nébuliseurs et le contrôle de la pression de l'air intérieur des hôpitaux.

Honeywell fournit la bande d'erreur totale (TEB) leader de l'industrie, qui est l'indicateur de mesure le plus complet, précis et significatif. Il garantit la précision du capteur dans la plage de température de 0 °C à 50 °C ou de -20 °C à 85 °C, en compensant les erreurs du système. Par conséquent, les clients peuvent utiliser le capteur rapidement et facilement dans les applications, sans avoir à calculer l'erreur totale en additionnant les erreurs individuelles. La bande d'erreur totale de la série HSC est de ±1 %FSS. La bande d'erreur totale permet aux clients d'éliminer le besoin de tests et de calibrages individuels des capteurs, d'améliorer le temps et le processus de fabrication, d'assurer la précision et la qualité du système, d'optimiser le temps de fonctionnement du système, et garantit également une excellente interchangeabilité (en termes de précision, minimisant les changements entre les appareils).

Caractéristiques des capteurs de pression de type micro-pression TruStability :

Précision de pointe dans l'industrie, jusqu'à ±0,25 % FSS BFSL (ligne droite d'ajustement optimal à pleine échelle), réduisant les exigences logicielles pour corriger les erreurs du système, minimisant le temps de conception du système, prenant en charge les exigences de précision et de garantie du système, optimisant le temps de fonctionnement du système.

Caractéristiques de haute pression d'éclatement, jusqu'à 415 inH2O (1034 mbar) ou plus, permettant au capteur de maintenir une sensibilité élevée dans divers changements environnementaux, capable de mesurer des changements de pression extrêmement faibles, et simplifiant le processus de conception pour les clients.

Plage de pression de travail élevée, jusqu'à 135 inH2O (336 mbar) ou plus, permettant aux capteurs à ultra-basse pression de fonctionner en continu et efficacement dans la plage de pression de calibration.

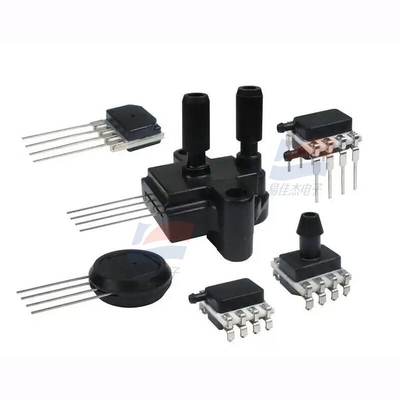

Conception modulaire et flexible, avec divers types de boîtiers (également dotés d'une stabilité de pointe), de ports de pression et de composants optionnels, simplifiant le travail d'intégration des applications des fabricants d'équipements.

Traitement du signal embarqué, permettant aux cartes PCB de ne pas nécessiter l'assemblage de composants de traitement du signal, réduisant les coûts et simplifiant le processus de production pour les clients. La flexibilité de la direction d'installation permet aux clients de positionner le capteur à l'emplacement optimal dans le système, réduisant l'impact de la déviation de position et améliorant la flexibilité de l'application.

L'insensibilité aux vibrations réduit la sensibilité aux vibrations spécifiques de l'application lors des changements de pression, minimisant l'erreur dans les lectures de pression.

Amplification, compensation et calibration intégrées permettant aux cartes PCB des utilisateurs de fonctionner sans composants de traitement de signal supplémentaires, réduisant la taille de la carte PCB et économisant les coûts liés aux composants (tels que l'achat, le stock, l'assemblage, etc.).

Fonction de diagnostic interne améliorant la fiabilité du système.

Consommation d'énergie extrêmement faible, inférieure à 10 mW (valeur typique), réduisant la consommation d'énergie, prolongeant la durée de vie de la batterie et améliorant l'efficacité énergétique.

Sortie numérique 14 bits compatible I2C ou SPI (résolution de pression d'au moins 12 bits), améliorant les performances en réduisant les exigences de conversion et en interagissant directement avec les microprocesseurs ou microcontrôleurs.

Il fournit également une sortie analogique.

Boîtier miniature 10 mm x 10 mm [0,39 in x 0,39 in], avec une taille de boîtier très petite par rapport aux capteurs de pression montés sur carte de circuit imprimé, occupant moins d'espace sur la carte PCB et facilitant le placement sur des cartes PCB densément peuplées ou de petits appareils.

Calibration personnalisée disponible : permettant aux cartes PCB de fonctionner sans composants de traitement de signal supplémentaires, réduisant la taille de la carte PCB et économisant les coûts liés aux composants (tels que l'achat, le stock, l'assemblage, etc.).

Sortie analogique proportionnelle ; fournit également une sortie numérique 14 bits compatible I2C ou SPI (résolution de pression d'au moins 12 bits).

Conforme aux normes RoHS

Protégé par plusieurs brevets mondiaux

Cette série de capteurs étend la gamme de produits de capteurs de pression basse pression TruStability lancée en 2009 (60 mbar à 10 bar [1 psi à 150 psi]) et la gamme de produits de capteurs de pression non compensés/non amplifiés lancée en juillet 2011 (60 mbar à 10 bar [1 psi à 150 psi]).

Domaines d'application potentiels

Médical :

● Équipement respiratoire

● Analyseur de sang

● Équipement de dialyse

● Générateur d'oxygène

● Respirateur

● Machine d'apnée du sommeil

● Machine d'anesthésie

● Spiromètre

● Nébuliseur

● Contrôle de la pression de l'air intérieur des hôpitaux

Industriel :

● Système de contrôle VAV (débit d'air variable)

● Pression statique du conduit d'air

● Instrument de débit de gaz

● Moniteur de débit de gaz

● Chromatographe en phase gazeuse

● Contrôleur pneumatique

● Baromètre

● Instrument d'étalonnage de débit

● Sciences de la vie

● Détecteur de colmatage de filtre CVC (chauffage, ventilation et climatisation)

● Transmetteur CVC

● Qualité de l'air intérieur

Spécifications :
